quote:Originally posted by Alter: Носик
собачки , посадочная ось оной и ось вращения коромысла вытянуты в
линию,из-за этого при повороте носик собачки мотыляет почти
вертикально,просто не хватит поворота рычага на заскок собачки за
следующий зубец храпового. Нужно ось вращения собачки(относительно
коромысла) опустить ниже и приблизить к храповику.
Смотри РМ..
Alter 29-04-2011 19:43

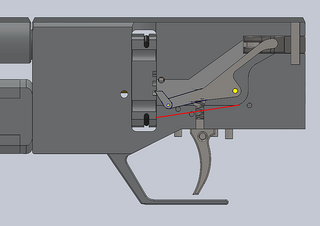

Щас подрисую.Если с 5 попыток картинко не вставится и если не лопну от злости... . Три попытки аднака.
Эйнштейн 29-04-2011 19:53
О, спасиба
Alter 29-04-2011 20:18
Там исчо коромысло надо в районе жёлтой точки-справа потолще сделать для жёсткости.
RICCI 29-04-2011 20:57
quote:Originally posted by Alter: Эх, Лёша ...оно конечно, если тебя устраивает таке, то пожалуйста, а так , вапще придёцца...переделывать
С чего ента, всё работает отлично, барабан крутится, пулька подаётся, всё путём карабинка собрал.
Alter 29-04-2011 21:58
quote:Originally posted by RICCI: С чего ента, всё работает отлично, барабан крутится, пулька подаётся, всё путём
Так оно так, иде культура производства? А присписоба в этом случае не помогла.
RICCI 30-04-2011 07:58
quote:Originally posted by Alter: А присписоба в этом случае не помогла.
Она то и помогла, расставила все приоритеты
DEN 54 30-04-2011 10:02
quote:Originally posted by RICCI: Она то и помогла, расставила все приоритеты
Фотка есть?
RICCI 30-04-2011 11:14
quote:Originally posted by DEN 54: Фотка есть?
Чего фотка?
DEN 54 30-04-2011 14:32
Её,приспособы.
RICCI 30-04-2011 17:50
Да нет, принцип
прост, все отверстия в одну линию, режешь шайбу на токарнике, сверлишь
в центре крепёжное отверстие, на оправке тоже три уже отверстия, в
первом шарик подпружиненый, второе в линию, крепление барабана, третье
в линию, отверстие под сверло, заворачиваешь барабан, сверлишь,
проворачиваешь до щелчка на шаре, сверлишь следующее, понятно что все
три отверстия находятся на одинаковом расстоянии друг от друга, это
обусловлено тем какой размер у вашего барабана, и сколько пульков вам
надо, у меня шестнадцать вышло, каждое отверстие будет строго напротив
друг друга.
Alter 01-05-2011 15:14
quote:Originally posted by RICCI: каждое отверстие будет строго напротив друг друга.
Оно конечно, правильно как бы, но у тебя то два отв. убежали очень сильно при таковой технологии.
quote:Originally posted by RICCI: SERGWER GHWHETYIK5J8NB XCVNMYISDRT WYERG ARGTRHETYJEKUM
ААА, так вот ты о чём!
RICCI 01-05-2011 17:38
Я устал тебе объяснять,что при таком изготовлении магазина, маленькая погрешность значения не имеет.
Капитан73 01-05-2011 18:18
quote:Originally posted by RICCI: при таком изготовлении магазина, маленькая погрешность значения не имеет.
Почему собственно? Непонятно. Там даже на глаз видно, что перегородки между отверстиями, сильно(на 1 ; 2мм) отличаются по толщине.
Alter 01-05-2011 18:59
quote:Originally posted by RICCI: Я устал тебе объяснять,что при таком изготовлении магазина, маленькая погрешность значения не имеет.
Вроде здоровый мужик и так устал? Это не маленькая погрешность при таком изготовлении.Ручной дрелью на столе без приспособ точнее сделаешь.(причём спиной к столу )
RICCI 01-05-2011 20:33
quote:Originally posted by Капитан73: Почему собственно?
Ну теперь ещё и капитану объяснять, всё не буду.
Serj777 09-06-2011 12:58

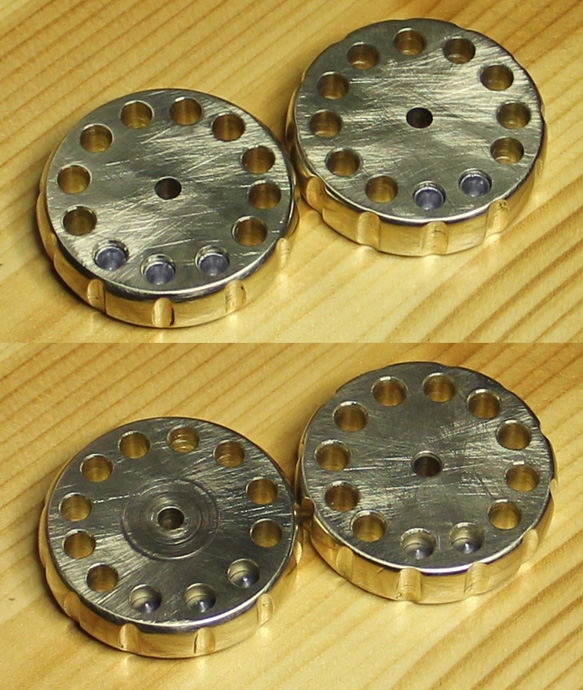

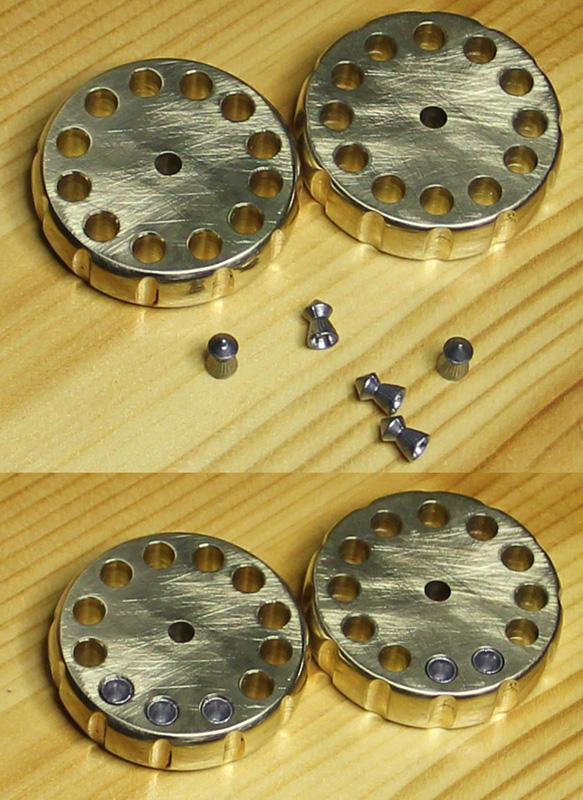

Слева вариант чуть по плотней по провороту и пульным отверстиям(4,52мм). Справа менее кривой, с пульными отверстиями на 4,55мм. Отверстия
"чекнутые", развальцовывались под конус с 4,75мм на 4,5мм. Длинна
конуса 2,5мм. На картинке сверху пульки в отверстиях под своим весом,
ниже слегка поджаты. После пропускания через барабан, в
ствол(4,45-4,48мм)заходят легче. По стволу идут также, на выходе точно
такие же следы от нарезов и размеры.
PS Найду пасту ГОИ и дополирую.
DEN 54 09-06-2011 13:25
Барабаны из нержавейки? Симпотишные. Пульки если использовать как калибры лучше брать калиброванные,типа баракуды,чтоб размер не уходил.
