Шикарно, попозже добавлю в 1-е сообщение, чтобы было на глазах.
vaxnov 20-09-2016 10:09
quote:Изначально написано pae77: Выполняя обещание товарищу vaxnov'у, выкладываю чертежик магазинчика ПаПаШи. Вроде бы все необходимые размеры указал. Если чего не хватает - спрашивайте. При печати на А4 должен получиться масштаб 1:1. Некоторые идеи: 1) выемку под фиксатор магазина лучше сделать по месту, подогнав к конкретному клапанику и обеспечив, таким образом, соосность "ствол-шарик в магазине-клапан"; 2) т.к. при выполнении шахты в магазинчике для размещения шариков все равно получиться ямка в голове магазинчика - наверное имеет смысл поставить регулировочный винт, по типу магазина для МР-654 и МР-656; 3) подаватель то же можно взять стандартный из ЗИПа к пневмоПМ и пневмоТТ; 4) пружину подавателя использовать тоже из того же ЗИПа.
vaxnov 21-09-2016 04:15
Спасибо Большое
vaxnov 03-10-2016 12:57
изготовил вариант 1 неудачен
pae77 05-10-2016 22:45
quote: изготовил вариант 1 неудачен
А чего не получилось?
vaxnov 06-10-2016 15:19
иногда по несколько шаров вылетает
pae77 12-10-2016 09:54
quote: иногда по несколько шаров вылетает
Тогда совет такой: читайте форум! Особенно темы про МР-654 и 656... Сдвоенные выстрелы это болезнь российских шарометов. Особенно апнутых. Если есть возможность сделать еще один магазин - отверстие вылета шарика сделайте не 4,7мм (как на чертеже), а 4.55 или 4.6. Но на моем экземпляре ППШа ни разу не было сдвоенных выстрелов.
Непушист 12-10-2016 15:48
quote:Originally posted by pae77: Но на моем экземпляре ППШа ни разу не было сдвоенных выстрелов.
У меня было три, тоже ни на одном ни разу не было.
vaxnov 13-10-2016 06:22
Спасибо .но думаю из-за криворукости не выдержал размеров буду колдовать а пока ложем займусь два часа от грязи отмывал губкой )
Vladmor 24-10-2016 17:04
Во, надо почитать...
Andromov 21-11-2016 23:54
Почти 1.5 года не заходил в тему, думал, что больше незачем.. Ан нет Большое спасибо автору за столь подробные описания. Спустя год после покупки, таки смог найти нормального токаря и перестволить свой экземпляр. Ложе летом тоже потихоньку довел до ума, которое 2 года назад брал у известного питерского форумчанина. Тонировал марганцовкой и покрыл 3-4 слоями тикового масла. Кстати, выяснилось, что на открытом воздухе и под солнечными лучами оно почти моментально сохнет, а в комнате под стеклом за 2 недели вообще не хотело. Поставил на ППШ, ненарадуюсь видом. Фотосессию сделаю позже, рядом с паровозом, пожалуй.
Фрезеровщика вроде тоже нашел, осталось найти время и доехать, ММГ затвора тоже давно лежит и ждет своего часа.
Еще предстоит выставить положение клапанника и ствола, болтается изрядно.
Есть вопрос, ответа на который я не нашел (тему знаю почти наизусть):
- Магазин (шарикосодержатель) у меня имеет вертикальный люфт в 1.2-2мм при установки в клапанник, из-за кривой проточки паза для фиксатора на заводе(сделана выше чем нужно). Вообще нет идей что с этим можно сделать. Фиксатор подвижен и наращивать там нечего, чем заклеить паз в этом пластике тоже не могу придумать, т.к. фиксатор металически и быстро продерёт любой относительно мягкий материал. А без устранения этого дефекта нет смысл выставлять клапанник, ибо "упавший" на 1.5мм магазин выдает шарик не в ствол, а в ствольную прокладку уже.
П.С. Можно ли обратиться к Вам за помощью в воронении кожуха\усм\затворной коробки\затыльника и адаптации нового оригинального бубна? Бубен не покупал, без воронения остального в нем смысла мало было, не мечтал уже довести до идеала.
Непушист 22-11-2016 09:23
quote:Originally posted by Andromov: выяснилось, что на открытом воздухе и под солнечными лучами оно почти моментально сохнет, а в комнате под стеклом за 2 недели вообще не хотело.
Так и есть, я тоже с этим сталкивался. Тикойлу для полимеризации нужно УФ-излучение, поэтому и быстрее. Но лично я в итоге от тикойла отказался, какое-то оно стало не то. Во всяком случае то, что мне привезли из Белоруссии, продаваемое на форуме в разлив, откровенно не понравилось.
quote:Originally posted by Andromov: предстоит выставить положение клапанника и ствола, болтается изрядно.
По поводу всего этого и в т. ч. фиксации магазина. Клапанник выставить полезно, если он сильно болтается. Но при этом нельзя забывать, что даже конструкторы ППШ-М не такие уж дураки, как может показаться. Здесь как ни странно проявляется типичный принцип отечественного проектирования оружия - "люфт все спишет". Некоторые зазоры в этих узлах как раз обеспечивают корректность их работы, и полностью их устранив, можно добиться обратного эффекта, я это уже проходил. Поэтому даже при наличии позиционирующих винтов в боковинах магазина рекомендую выставлять их так, чтобы минимальная свобода клапанника сохранялась. Что касаемо проточки в магазине. Это не брак. Так сделано на всех ППШ-М. Лично моих у меня было три, и везде магазин имел небольшую свободу п вертикали после фиксации. Скорее всего это производственный допуск, призванный компенсировать возможные несовпадения. Лично я не вижу в нем ничего страшного, а поскольку магазин правильнее вставлять при приоткрытом кожухе - а при наличии нормального уплотнения в казеннике его кстати иначе и не вставить - просто поджимаю его вверх, и только потом запираю кожух. Идеальной соосности там все равно не добиться и определить ее крайне трудно, а 1 мм. смещения ничего не решает. Прокладки с большим "дуплом" кстати служат все той же цели, при наличии некоторой воронки в казеннике такой подход компенсирует небольшую неизбежную несоосность. Можно наверное заморочиться и изготовить новую ось фиксатора, чуть толще, и соотв. рассверлить отверстие под нее в клапаннике, но для этого нужно быть точно уверенным, что именно в итоговом положении магазина отверстия окажутся соосны. Надо ли это? Следует точно установить, мешает ли этот небольшой люфт корректной работе узла - шарик утыкается и не вылетает или разбивает воронку захода и т. п., но даже если так, как это нивелировать, уже упомянул выше. По поводу остального обсудим в личку.
Andromov 22-11-2016 10:38
quote:Originally posted by Непушист: Что касаемо проточки в магазине
Ну собственно при замене ствола так и поступил, просто чуть-чуть больше прижал казенную часть к магазину, но это не отменяет необходимости каждый раз поджимать магазин вверх. В верхнем положении отверстие в магазине идеально точно совпадает с отверстием в клапаннике, поэтому и считаю это больше "багой" нежели "фичей", хотя и понятно, что завод не удосуживает себя подгонкой и всё нивелирует милиметровыми допусками.
Воронку в казенной части тоже токарнули, без неё не уверен, что вообще стрелял бы, т.к. стволик от Петра уж очень близкий калибр к шарикам имеет. Прокладку пока поставил обычную резиновую ствольную от МР-654к, не заметил, что бы травило из под неё. А вот между клапанником и магазином чутка уходит, после выставления соосности буду думать над уплотнением по Вашему примеру.
Еще раз спасибо за опыт и нескучные вечера в обнимку с любимой игрушкой!
Непушист 22-11-2016 19:33
quote:Originally posted by Andromov: стволик от Петра уж очень близкий калибр к шарикам имеет.
Да, он считает, что шарик ВВ ближе к 4.4, чем к 4.5, и делает соответственно. На практике в его стволах, особенно таких длинных, ВВшки тупо застревают через 2 на 3-ю. Я проходил его ствол чем-то вроде самодельного хона, только после этого шарики перестали ловить клина.
quote:Originally posted by Andromov: Прокладку пока поставил обычную резиновую ствольную от МР-654к,
У меня такая же, из жестких, только это таки полиуретан. Между прочим между клапанником и магазином-то устранить потери просто, для установки туда прокладки не нужен даже фрезерный станок и развертка, в силумине посадка легко делается вручную и достаточно чисто и точно сверлом. Это ерунда, а вот в шахту магазина при выстреле свистит тем сильнее, чем тщательнее устранены прочие сифоны: все как и на МР-оидах. И это ничем не вылечить, кроме как полной герметизацией шахты, что как понимаем вызовет сложности с зарядкой шариков в магазин...
Инженер ААК 24-12-2016 11:49

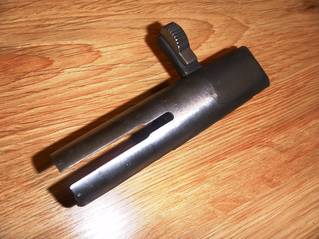

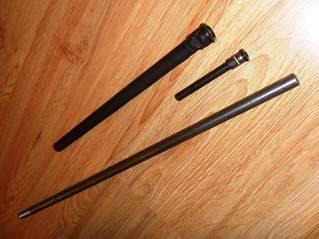

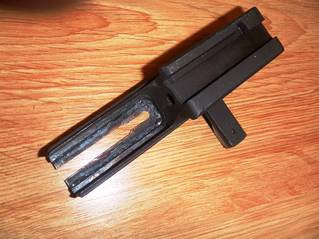

Сегодня немного порукоблудил над затвором. Понял, что безболезненно для ударника клапана эта процедура не обойдётся, придётся его немного подтачивать. Ну и заготовочка для длинного стволика ждёт не дождётся своего часа. Штатный ну уж очень короткий. Думаю или приварить новый стволик к старому (не нужно будет возиться с казёнником), или делать его цельным. Но кажется материал длинного мягковат и не будет ли его разбивать шарами в казённой части, штатный тот очень твёрдый.
Инженер ААК 24-12-2016 12:42
И допилил имитатор пружины выбрасывателя
Ударник с фасочкой
Непушист 24-12-2016 14:28
quote:Originally posted by Инженер ААК: не нужно будет возиться с казёнником
Там нет особо сложной возни, я даже без станка делал дважды. Трапециевидная посадка делается с помощью дрели, зажатой в тиски (или закрепленной иначе), люнета из собственной левой руки в матерчатой перчатке и правильно заточенного надфиля. Уж Вам-то я думаю и вовсе нет проблем сделать ее.
quote:Originally posted by Инженер ААК: кажется материал длинного мягковат и не будет ли его разбивать шарами в казённой части
У меня не разбивает, т. к. все соосно. Лейнер из гамовского ствола, он не мягкий, но и далеко не супертвердый.
Инженер ААК 25-12-2016 11:39
quote:Изначально написано Непушист: Там нет особо сложной возни, я даже без станка делал дважды...
А проточку под штатную прокладку как делали? Или другое уплотнение.
Непушист 25-12-2016 11:44
quote:Originally posted by Инженер ААК: А проточку под штатную прокладку как делали? Или другое уплотнение.
Так вот я ж про нее и говорю. Уплотнение я поставил родное ижевское - но жесткое, они как известно бывают разные. Можно и такое же из полиуретана самодельное, но они работают одинаково. Проточку делал тонким надфилем, заточив его кончик подобно ножу с отламывающимися лезвиями. Лейнер в дрель, дрель в тиски. Чтобы лейнер не колбасило, держал его посередине левой рукой в толстой тканевой перчатке, смоченной водой. И под светом налобного фонаря прекрасно себе делается эта посадка, причем как ни странно весьма быстро.
