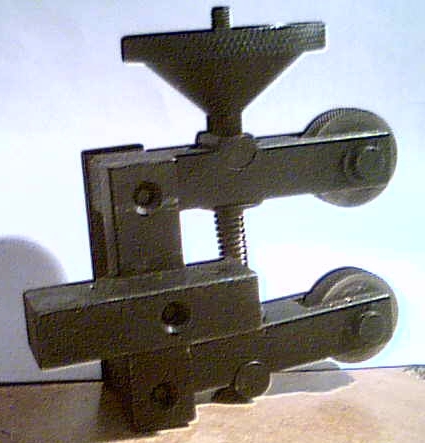

У меня
накатник с двумя роликами. Работают навстречу друг другу, поэтому
осевой нагрузки на деталь нет. Может и у ТЕХНАРЬ33 похожая приспособа?
Взрывотехник 18-03-2011 20:31
У
кого нибудь есть данные по болтам с головкой под внутренний
шестигранник? Нужна табличка (или ссылка) типа: М8, головка Ф 13мм. под
шестигранник 7мм. или что-то подобное. В принципе интересуют болты
М8-М14.
Взрывотехник 18-03-2011 20:34
Взрывотехник 18-03-2011 20:37
zapchem 18-03-2011 20:39
quote: Originally posted by Papasha: У
меня накатник с двумя роликами. Работают навстречу друг другу, поэтому
осевой нагрузки на деталь нет. Может и у ТЕХНАРЬ33 похожая приспособа?
Ты про такой инструмент и ?
Взрывотехник 18-03-2011 20:43
Прикольная штука У моего токаря в виде Y расход зубьев регулируется болтом между ними.
ТЕХНАРЬ33 18-03-2011 20:59
В моём
распоряжении три вида накатки. Первая с одним роликом и косыми рисками,
вторая с одним роликом и прямыми рисками (как раз её и использовал) и
третья Y-образная с двумя роликами, дающая насечку в шашечку
Deni-kin 18-03-2011 21:03
Алексей спасибо! Только я не соображу, как открыть нормально и сохранить... если не сложно - перешли по почте...
ТЕХНАРЬ33 18-03-2011 21:11

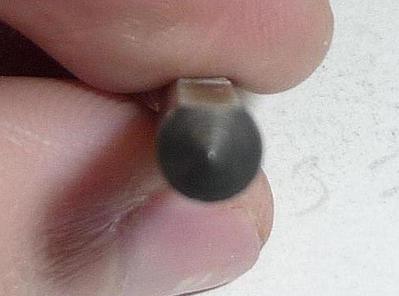

quote: Originally posted by zapchem: Смотрю у тебя на винте накатка, а упорного центра не вижу, что подтачивал резцом?
не
совсем понял "подтачивал резцом". Делал накатку почти у самых кулачков
патрона, чтоб сгибающее усилее поменьше было. Потом отрезным резцом
отрезал. Торец для красоты шлифанул на шкурке, положив её на стекло.
zapchem 18-03-2011 21:36
quote: Originally posted by ТЕХНАРЬ33: Делал накатку почти у самых кулачков патрона, чтоб сгибающее усилее поменьше было. Потом отрезным резцом отрезал.
Вот и я подумал как так с изгибом. Я обычно работаю с вращающимся упорным центром что бы избежать отклонения.
Papasha 18-03-2011 21:46
quote: Ты про такой инструмент и ?
Не, у меня другой. Фотку я сразу не смог выложить, сайт глюкнул.
ТЕХНАРЬ33 19-03-2011 09:25
quote: Originally posted by Papasha: У
меня накатник с двумя роликами. Работают навстречу друг другу, поэтому
осевой нагрузки на деталь нет. Может и у ТЕХНАРЬ33 похожая приспособа?
прикольная
штука. Только вот не совсем понятно: скажем сгиб заготовки по
горизонтали такой приспособой уберается. А горизонрдтальная накрузка
куда делась? Чтоб уравнять все силы в ноль нужно 4 ролика или 3 под
углами 120 градусов.
Papasha 19-03-2011 15:25
Так
деталюшка обжимается роликами сверху и снизу по оси вращения. Давление
роликов осуществляется закручиванием винта. Никакой другой нагрузки на
деталь, кроме встречного давления от роликов.
r3292c 19-03-2011 21:07
Фото ствольной группы Кросмана под барабанчик Benjamin Marauder. Модер получился диаметром 30мм.
ТЕХНАРЬ33 20-03-2011 20:38

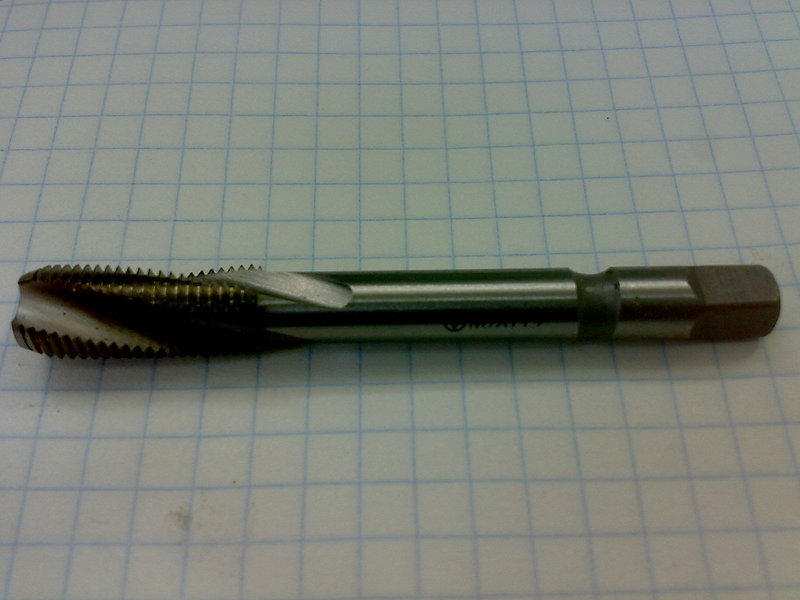

Заказывал
другу метчик 9х1 а когда его привезли удивался его спиралевидной
формой. Раньше тоже такие на барахолке встречал, но не знаю зачем такие
нужны? Может кто в курсе.
Взрывотехник 20-03-2011 21:13
Метчик спиральный машинно-ручной, при такой форме канавок лучше стружка выходит.
zapchem 20-03-2011 21:34
quote: Originally posted by Взрывотехник: Метчик спиральный машинно-ручной, при такой форме канавок лучше стружка выходит.
А
у нас на базаре не нашел 9х1, потому тупо стравил 10х1. Глубина конечно
не совсем но лучше чем ничего. Нарезает под СО, а для чего он еще нужен
то.
Взрывотехник 20-03-2011 21:42
Завтра покажу фото одного метчика который в магазине перехватил может кто скажет для какого станка этот метчик предназначаться
Какие будут варианты ?
Deni-kin 22-03-2011 13:16
А как нибудь возможно в обычном токарном патроне (3 кулачка), выточить диацентрик с осями под углом? Ну в смысле как-то так:
Чёт я не соображу как, мысль только одна - в центрах с большим смещением... но вот как высчитывать это смещение...
ТЕХНАРЬ33 25-03-2011 10:03

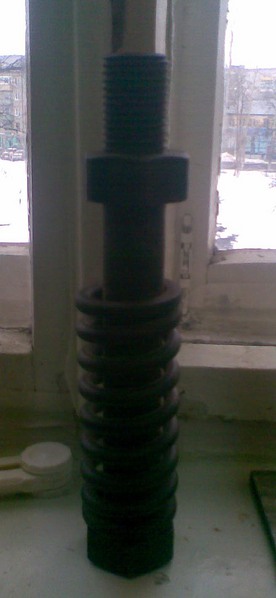

Вчера ходил в наш институт, на кафедре инженерной графики увидел вот такой вот болтик. Прям гантеля)
