quote: Originally posted by Gunsmith51: это трубная резьба, для водопровода
Это
"название" резьбы - совершенно не значит, что она применяется только
для соединения труб водопровода. Если следовать твоей логике: "дюймовая" резьба применяется только в странах с измерениями в дюймах, "Трубная цилиндрическая резьба, с углом профиля при вершине 55." - только на трубах в тех-же странах, "Резьба
дюймовая трубная цилиндрическая(Американский стандарт) (NPSM), с углом
профиля при вершине 60." - только на Американских трубах? Но я согласен - такой болтик довольно сложно найти... По этому вопрос: Кто сможет в Питере, выточить 2шт. вот такого: (материал очень желательно нержа, можно длиннее и толще )
Из
"этого", будут сделаны стержни запорных вентилей, для 2х баллонов СО2
"П-9350-500" изначально "прокольного" типа, которые валяются у меня уже
несколько лет без дела, из за этих самых вентилей!..
иваныч 26-02-2011 23:36
А, перерезать на М14х1,25 резьба под автомобильную свечу??
Deni-kin 26-02-2011 23:50
quote: Originally posted by иваныч: А, перерезать
1. Как расточить отверстие? Баллон кривой, и центровать его ещё тот гемор (даже если найти станок с проходным прим. 50). 2. Там нет места для "полного" прохода метчика. 3. Если уж перерезать, то на что нибудь помельче - М14х0,75 - есть они у меня, затяг будет лучше. 4. ...а если запорю?
Gunsmith51 27-02-2011 12:52
Латинская
"G" перед обозначением показывает на трубный стандарт. G1/4 нарезается
по наружному диаметру водопроводной трубы с условным проходом в 1/4".
Дюймовая резьба обозначается просто 1/4 и нарезается на крепеже, в
данном случае на болте с диаметром в 1/4". В России применялись и
применяются дюймовые резьбы по английским стандартам.
Deni-kin 27-02-2011 01:09
quote: Originally posted by Gunsmith51: В России применялись и применяются дюймовые резьбы по английским стандартам.
Ну так и я про это! Но ты-то написал, что G1/4 это чисто водопроводный стандарт
quote: Originally posted by Gunsmith51: для водопровода
то есть, на в других "местах" она ВООБЩЕ НЕ ПРИМЕНЯЕТСЯ! Есть G1/16 - где ты видел водопровод, с трубой Ф 7,723мм.?
Deni-kin 27-02-2011 01:18
А вообще... я не много запутался...
и
И какая разница в параметрах резьбы GХ/Х, и просто Х/Х...?! То есть "G" ставится для заграничных тупых сантехников ,
и обозначает только Ф трубы на которой эта резьба будет нарезана. Им
невдамёк, что на обычной водопроводной трубе 1/2 или 1/8, резьбу G1/4
не нарезать?
Gunsmith51 27-02-2011 01:26
Если не лень завтра будет, то картинку нарисую
иваныч 27-02-2011 08:08
На баллоне
обычно коническаяи резьба с букафкай R, промерь шагомером дюймовым и
метрическим, дальше бум думать. Если гайка из под целки сохранилась
может проще в неё впаять подогнанный вентиль??
Deni-kin 27-02-2011 08:31
quote: Originally posted by иваныч: с букафкай R
На горловине баллона наверняка,только его хрен раскрутишь... Может действительно проще сделать отдельную деталь и соединить их вместе... Я её обрисовал:
иваныч 27-02-2011 08:39
А он точно не раскручивается, если выкрутить проще вентиль заменить. Баллон стальной?
иваныч 27-02-2011 08:46
Вместо
целки на герметике вставить седло клапана, на шток резиновые колечки в
проточках в верхней пробке резьбу под резьбу на штоке
Deni-kin 27-02-2011 10:15
Баллон - люминь. Вот тут фотки:
...что-то не по теме всё... не для этой темы в смысле! Ладно - придумаю что нибудь... Спасибо!
Gunsmith51 27-02-2011 12:25

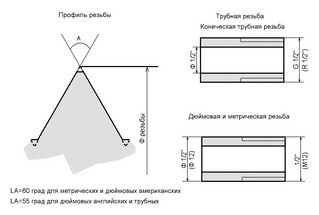

На
баллоне резьба трубная (G), ответная часть нужна с конической трубной
(R), это резьба самоуплотняющаяся. Плашки можно найти у киповцев
(метрологов), такие резьбы идут на манометрах. Болт не найдешь, нет
таких в природе, надо точить заготовку под трубный размер и резать
трубную резьбу. Картинку для общего развития сейчас вставлю.
Deni-kin 27-02-2011 13:19
quote: Originally posted by Gunsmith51: На баллоне резьба трубная (G), ответная часть нужна с конической трубной (R)
Я
говорю, вот про резьбу на этой "фитульке", которая лежит между корпусом
горловины баллона и его крышкой на фото по ссылке выше. Ну просто
придётся поверить , что и на ней и
на ответной части, резьба прямая, 19TPI, примерно на Ф 13,1мм.
(примено, по тому что вершины витков усечены больше положенного).
Цитата: "Дюймовая
резьба имеет при вершине угол 55.. Дюймовая резьба нарезается при
изготовлении запасных деталей к машинам с дюймовыми нарезками и не
должна нарезаться на новых изделиях. Дюймовая резьба характеризуется
числом ниток, приходящихся на один дюйм (1") длины. Наружный диаметр
дюймовой резьбы измеряется в дюймах.
Трубная резьба
измеряется также, как и дюймовая, в дюймах и характеризуется числом
ниток резьбы, приходящихся на 1". Профиль резьбы имеет угол 55.. У
трубной резьбы за диаметр условно принимается диаметр отверстия трубы,
на наружной поверхности которой нарезается резьба."
После
прочтения последнего предложения... у меня нервный тик начался... хотя
это и подтверждает картинка "Gunsmith51"... но это-же идиотизм - до
этого же ещё додуматься надо! Интересно, а если труба толстостенная, а
сгон стандартный? По моему, они сами себя запутывают... Ну если так, то у мну резьба просто 1/4... или нет...
Gunsmith51 27-02-2011 13:29
Толстостенной
водогазопроводная труба становится за счет унутреннего диаметра,
наружный сохраняется всегда. Но есть трубы и метрического стандарта,
это цветмет, нержа, сталь, они не для воды.
иваныч 27-02-2011 15:07
У тебя ещё сверху втулка, там резьба не 1/2случайно, если так танцуй от неё.
Deni-kin 27-02-2011 22:40
quote: Originally posted by иваныч: У тебя ещё сверху втулка, там резьба не 1/2случайно, если так танцуй от неё.
