quote: Originally posted by Deni-kin: Если честно - я точно не знаю, хром или никель , но спрашивал - сделать можно.
круто! У нас такое только с хорошими связями в заводе, но увы мне не доступно(((
ТЕХНАРЬ33 31-03-2011 11:48
quote: Originally posted by Deni-kin: А-а, как зажимал в патроне-то? Просто у меня режется без проблем - после твоей фотки (ужас какой ), тоже призадумался... На счёт ремня - станок какой? У моего "СТМ-350", ремень зубчатый - врятли он провернётся...
3ажимал
как положено: основная часть в патроне, торчит только жопа которую надо
отрезать. Заточка резца не причём, остальное режет хорошо. Просто сталь
я так понял говно. Советский баллончик резал, ни каких притензий! А
таких было два- один пережал, сделал треугольным, другой, вы видели что
произошло. Станок не знаю какой, работаю в школьной токарке, на них
такой слой краски что хрен разберёш марку. Следующий раз пойду сфоткаю.
zapchem 31-03-2011 23:04
У мну тоже бывает, это когда резец не по центру выставишь. С проходным канает, а на отрезном выбивает болванку нафиг.
ТЕХНАРЬ33 13-04-2011 12:39
Подыму
темку своим вопросом). Кто нибудь может поделиться секретом
технологического процесса изготовления отверстий в пробках
резика(имеется в виду крипление на болтах через 120 градусов). Для меня
не совсем понятно как отщитать эти 120 градусов и ровно всё
просверлить.
r3292c 13-04-2011 13:23
Можно отмечать по кулачкам 3-к патрона. Кулачки, они тоже через 120 град идут.
Deni-kin 13-04-2011 14:51
Радиус окружности равен длине одному из шести равных замкнутых секторов данной окружности... Короче, выставляешь радиус наружного Ф трубы на штангеле, делаешь шесть царапулек на трубе, и сверлишь каждую вторую. Или, по кулачкам .
ТЕХНАРЬ33 13-04-2011 15:06
Да. До этого
я додумался. Также уже отработана технология разметки на
трубах(сообразил специальный разметочный резец). А дальше как? Вынемать
заготовку из патрона и сверлить в сверлильном? Но как её зажать, чтобы
отверстия были строго вертикальны? В поисках решения придумал
приспособу, что бы сверлить отверстия не вынемая заготовку из станка,
но нет возможности её изготовить. Вот и хочется узнать, может есть
простые и качественные варианты исполнения?
zapchem 13-04-2011 15:49
Поворотный столик с разметкой не плохое решение.http://www.chipmaker.ru/index.php?app=auction&module=lot&lot=987
Deni-kin 15-04-2011 12:05

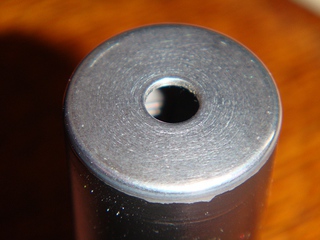

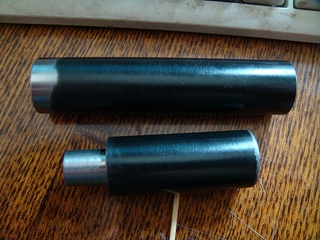

Ещё раз про завальцовку. Так случилось, что я не нашёл материала для пробки модера - сделал так: То
что завальцовано (передняя пробка), это стальная шайба для вытяжных
заклёпок. Корпус - газ.стойка, внутр. Ф20мм.(стенка 1,1мм. минус
краска). Задняя пробка - сталь (от болта М16 (8,8)) на резьбе М21х0,5 .

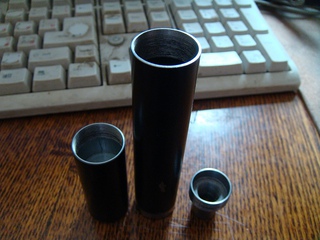

Последний
набросок, это как установлены намертво перегородки (3шт.) в том модере,
что подлиннее. Промежуточные "стаканы" - та-же труба от стойки,
проточенная сверху до 21мм. Последняя завальцованая перегородка

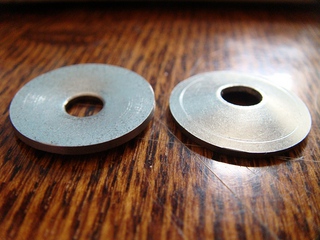

стоит как влитая, вот что стало с первыми шайбами при выбивании
выколоткой (они ещё без снятия фаски для обжимающего металла трубы).
Deni-kin 15-04-2011 12:55
quote: Originally posted by ТЕХНАРЬ33: Вынемать заготовку из патрона и сверлить в сверлильном? Но как её зажать, чтобы отверстия были строго вертикальны?
А пузырьковый уровень не пробовал использовать? Тем более на сверлильном станке. Да и даже если немного не по феншую отверстие будет - страшного ничего.
ТЕХНАРЬ33 15-04-2011 12:57
Так с помощью какой приспособы проводилась завальцовка? На каких обаротах?
Deni-kin 15-04-2011 13:33
quote: Originally posted by ТЕХНАРЬ33: Так с помощью какой приспособы проводилась завальцовка?

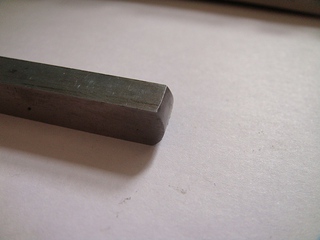

Так я ранее уже писал про эксперимент завальцовки. Тогда был просто закруглённый торец резца и много масла:

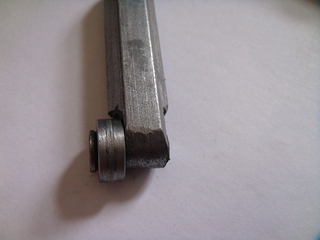

Эти делал вот такой самодельной хреновиной: Ф колеса 13мм., надо побольше - иногда притормаживает.

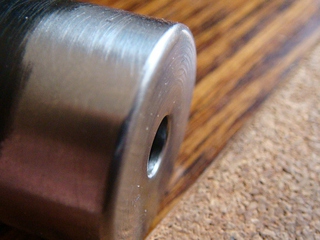

После вальцовки, естественно шлифовка.
quote: Originally posted by ТЕХНАРЬ33: На каких обаротах?
ХЗ - не смотрел я на индикатор, по наитию выставлял, ну около 300-400...
Вот
что еще забыл написать, если проходное не позволяет оставить с наружи
только самый кончик трубы при завальцовке и для удержания шайбы на
месте в проточке, упор крутящимся центром обязателен! Хотя, это и так
понятно .
ТЕХНАРЬ33 15-04-2011 15:35
Да! Эфект
крутой. Деталь выглядит монолитной, с приятной глазу покатостью. Я в
своих прикидках по поводу завальцовки думал использовать подшипник как
завальцовывающий элемент.
Deni-kin 15-04-2011 15:44
Но
только "закрытый" надо ставить - без "щёчек" быстро забивается пылью и
стружкой, и перестаёт работать - это раз. А два - его "рабочую"
наружную поверхность необходимо "матовать", чтобы по детали не скользил. А вообще, к примеру на колёсах для получения насечки, ни каких подшипников нет, и ведь работают! Есть
ешё и "три" - подшипник с наружным на 20-25мм., имеет очень большой
внутренний посадочный диаметр - саму держалку делать не удобно (для
высоты резца 8мм. ).
Александрыч 17-04-2011 22:57
quote: Originally posted by Deni-kin: Проточил свой 80й патрон, на длинну зажима губок с 16мм. до 25,5мм.
Больше года прошло. Как себя чувствует? Думаю тоже самое проделать со 125-м, с 30-ти до 50-ти, примерно... Окончательно определюсь уже когда промеряю глубину посадки зажимных шестерен.
------------------ Кто в армии служил, тот в цирке не смеётся...
Deni-kin 18-04-2011 02:37
Патрон
с тех пор, даже не "юстировался" ниразу, ни каких нареканий на потерю
жёсткости, люфт кулачков итп. Причём обрабатывается на станке,
практически только сталь, её доля в общем объёме... ну 95% точно. Кстати, я протачивал только до посадочного улитки, оно как раз около 25мм. на моём 80.
Deni-kin 26-04-2011 16:26

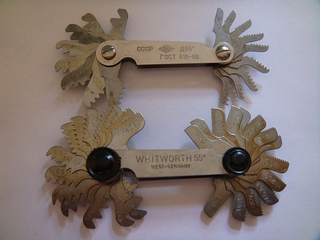

О чего сегодня наконец-то купил:
Два
года гонялся - ни на рынке ни в разных магазинах не было, а тут зашёл в
обычный магазин "Инструменты" и чисто по привычке спросил - и на тебе!
Продавца чуть не расцеловал . Взял два. Верхний, вообще из каких-то стратегических запасов - СССР ещё написано.
Deni-kin 27-04-2011 12:52
Сейчас стал
рассматривать, и чё-то не пойму ни хрена - на многих лепестках написано

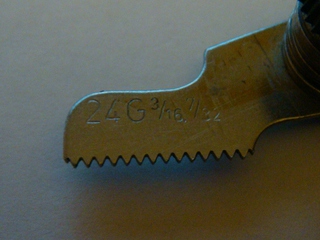

примерно вот так: 5G 1 5/8 1 3/4 или так 24G 3/16 7/32... Это типа в
нескольких "ихних" системах что ли? Короче сейчас фотки выложу...
ЗЫ Ни когда я не врублюсь наверное, в "ихние" системы - но теперь хоть померить могу .
Рикки 27-04-2011 12:40
А у меня
проблема - есть фрезер, нет тисков. Фрезер небольшой, но кг 200 весит.
Горизонталка. Ни у кого маленькие станочные тиски задешево не
завалялись?
Strelok-mod79 27-04-2011 13:54
quote: Originally posted by Deni-kin: 5G
Думаю это: 5 ниток на дюйм, трубная (G), резьбы 1 5/8 дюйма и 1 3/4 дюйма с таким шагом идут. Соответственно 24G это 24 нитки на дюйм, и соответствующие этому шагу резьбы.
