quote:Originally posted by ag111: А где там затворная рама?

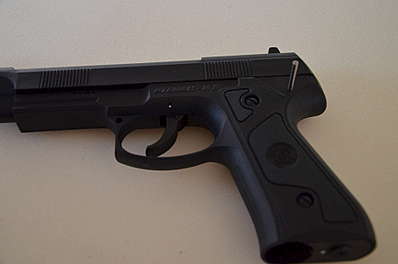

Вынимеш штифт увидеш
нагано357 05-02-2016 17:36
В раме,кроме спускового крючка и пружины,ничего нет.
нагано357 05-02-2016 17:38
Вот ход ствола в момент срыва.
нагано357 05-02-2016 17:41
Ход ствола,при максимальном сжатии пружины.
нагано357 05-02-2016 17:43
Как-то так.
kamchatka tt 05-02-2016 21:20
Отличные
фотографии.Всё ясно.Система даже проще чем на Аниксах сотой серии.Правда
немного странно,что у спускового крючка только один упор в каретку
ствола.Получается что ствол отодвигается с перекосом,и на упор двойная
нагрузка.Ну да ладно,им в Туле виднее.Под пружину на ствол можно смело
ставить грузик,места хватает с избытком.Этим мы убиваем сразу двух
зайцев-1.поджимаем пружину,тем самым ёё усиливая(тоже самое как если бы
мы её растянули.2 Утяжеляем ствол.Всё это в сумме,даёт нам увеличение
времени открытия клапани,тоесть мы увеличиваем подачу газа в
ствол.Увеличиваются скорость и мощность.Но за это платим перерасходом
газа.
нагано357 05-02-2016 23:07
Да,упор один.
Насчёт нагрузки фиг его знает,а вот насчёт перекоса если и есть то очень
небольшой. Сам ствол в двух местах зафиксирован,а каретка, та сторона
что к резервуару прилегает,полукруглая,по форме резервуара. Хотел тоже
сфоткать,но резервуар был заправлен,последних два баллончика,жалко было
стравливать. Но если захочешь сам разберёш. Разбирается за 10минут
полностью,даже в первый раз,причём никакие регулировки не нарушаются,их
просто там нет.)))
kamchatka tt 05-02-2016 23:40
Пока
разбирать не хочу,ваши фото очень информативны,всё по ним
понятно.Cистема простая до гениальности.Хочу перейти на заправку от
огнетушителя.Пошёл в магазин покупать набор для заправки.На переходном
штуцере с двумя колечками,колечки какие-то очень тоненькие.Зажал
выходное отверстие в пробке,дую в штуцер -пропускает воздух.Причём это
на всех,что я смотрел(3 штуки).Это брак и надо менять колечки или я
что-то не так делаю?
Frol60 06-02-2016 09:05
Думал что завязал с пневматикой,увидел новый атаман появилась хотелка. Жалею что продал свой с несъёмным магазином.
Воронение. Караул
