Патент РФ # 2357178. Автор(ы): Неугодов Алексей Степанович (RU), Чугунов Михаил Васильевич (RU), Малинников Вадим Сергеевич (RU), Макаров Дмитрий Игоревич (RU), Трунов Андрей Викторович (RU). Патентообладатель(и): Федеральное государственное унитарное предприятие "Центральный научно-исследовательский институт точного машиностроения" (ФГУП "ЦНИИТОЧМАШ") (RU). Подача заявки:2007-07-30, публикация патента: 27.05.2009 г. Сравним для смеха с датой сообщения:
Изобретение относится к стрелковому оружию, в частности к насадкам к автоматам для метания ручных гранат различного назначения на дальности до 100наствольная метательная установка, патент ? 2357178 120 м. Насадка содержит узел крепления к стволу автомата, направляющую трубу и упор для фиксации рычага запального устройства и пружин, фиксирующих гранату в направляющей. Между дном гранаты и дульным срезом ствола предусмотрен объем, больший объема канала ствола, в котором установлен тормоз, распределяющий более равномерно давление от струи пороховых газов на дно гранаты. Обеспечивается метание ручных гранат с корпусом из пластмасс без использования дополнительных, упрочняющих корпус гранат, элементов. 2 з.п. ф-лы. 7/ Установка состоит из основания, трубчатой муфты и соединительного кольца. Граната, запрессованная в кожух основания, имеет в донной части пластину, которая предохраняет гранату от давления газов и пуль. Установка крепится на ствол оружия с помощью соединительного кольца, выполненного из хрупкой пластмассы. После вылета гранаты из установки соединительное кольцо под действием давления пороховых газов на дно насадки разрушается и насадка отсоединяется от ствола.
Основными недостатками данной метательной установки является то, что она одноразового применения и может метать только специальные гранаты, запрессованные в нее.
Задачей данного изобретения является исключение указанных выше недостатков и создание насадки для стрелкового оружия, позволяющей метать ручные гранаты с корпусом из пластмасс или легких сплавов без использования пластин.

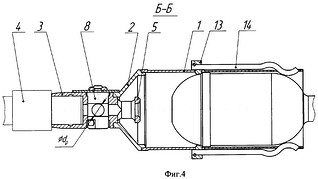

Данная задача решается тем, что метательная установка для стрелкового оружия содержит направляющую трубу с узлом крепления к стволу оружия, дульного тормоза, в котором выходное отверстие имеет диаметр dнаствольная метательная установка, патент ? 2357178 dн+0,012l (где dн - диаметр канала ствола по полям; l - расстояние от дульного среза до выходного диаметра d), а в стенках тормоза выполнены боковые окна. За дульным срезом ствола установлен регулятор. Для обеспечения стрельбы боевыми патронами он имеет сквозное отверстие диаметром d p>dн. На корпусе направляющей трубы жестко установлен секторный упор для захода рычага запального устройства ручной гранаты.
Целиком здесь:

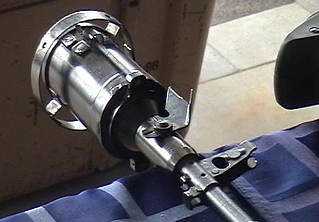

В реальности получилось таким:
Универсальная насадка для отстрела спецсредств из стрелкового оружия "Отстрел"
ЯРЛ 31-12-2016 07:56
Голову им лечить нужно. РГД-5 отстреливать, а если, кто пулей отстреляет? Вот этих идиотов от ВПК, что для получения гос. премии или хоть какой премии с рацухами лезли во все щели к стенке ставить нужно. Вон сотворили дорогостоящее уёбище Д-30, самая уничтожаемая пушка на театрах военных действий!
potatowarrior 31-12-2016 08:28
Allexcolonel 31-12-2016 08:38
quote: Универсальная насадка для отстрела спецсредств из стрелкового оружия "Отстрел"
Предназначена для повышения эффективности применения сотрудниками ОМОН и военнослужащими внутренних войск МВД России спецсредств при пресечении массовых беспорядков. Конструкция насадки обеспечивает отстрел (метание) спецсредств "Рулет-ВВ", "Дрейф-2", "РДГ-М" при стрельбе из автоматов серий АК холостыми патронами. Максимальная дальность метания (отстрела) спецсредства - не менее 85 м Масса - не более 0,65 кг Калибр - 60 мм Практическая скорострельность - не менее 4 выстр. /мин

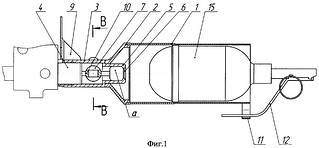

Там на чертеже корпус не РГД-5,а унифицированый корпус дымовых и курящихся слезоточивых гранат,хотя калибр и совпадает,а это зря...
Kosta_g 31-12-2016 12:38
quote:Originally posted by Allexcolonel: Там на чертеже корпус не РГД-5,а унифицированый корпус дымовых и курящихся слезоточивых гранат
Я заметил, что не РГД-5, да это и не так важно. Обратите внимание на фиксирующие гранату прижимные пластины и скобу для рычага запала, конструктивно повторяющие приднестровский "стакан" (в патенте).
Allexcolonel 31-12-2016 13:13
Да здесь много малолетних конструкторов с госпредприятий паслось,особенно когда заказы пошли,нисколько не сомневаюсь,что из открытых источников и этот "Отстрел" дёрнули...
Allexcolonel 01-01-2017 02:38

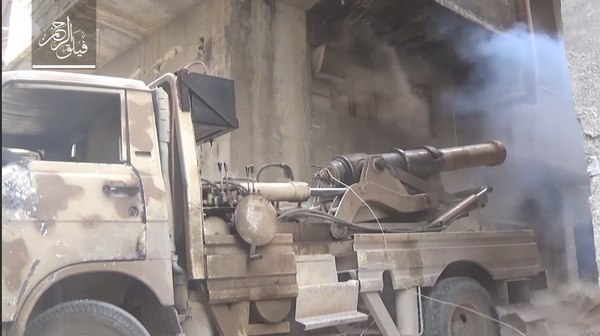

Немного из Сирии простых механизмов к пулемётам...

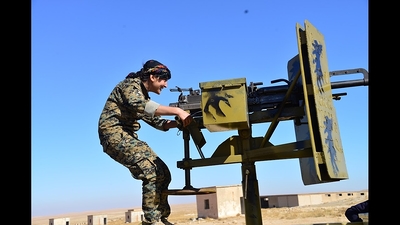

YPG-курды...

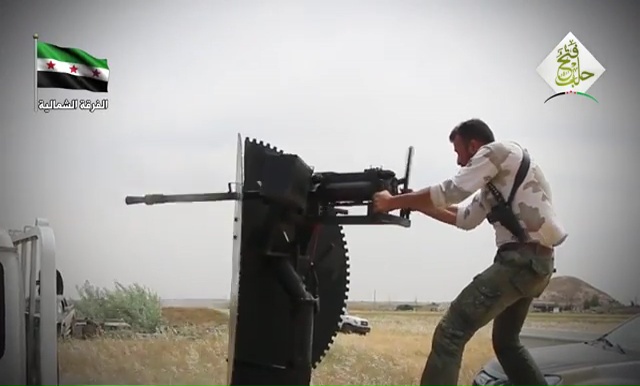

А это-сирийская армия...
Новгородец 02-01-2017 17:14
quote:Originally posted by Allexcolonel: YPG-курды...
Это 14,5 или 23-мм
Allexcolonel 02-01-2017 18:35
Похож на QJG 02,т.е. - 14,5 мм...
БудемЖить 02-01-2017 18:50
quote:Originally posted by Allexcolonel: YPG-курды...

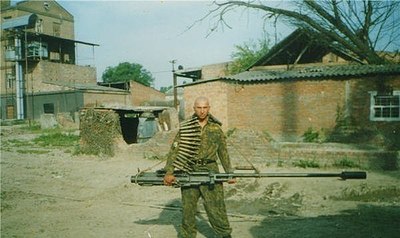

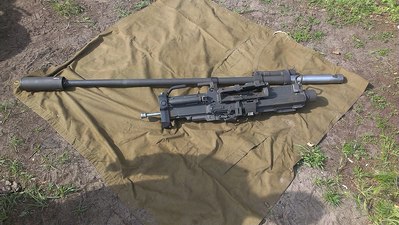

Это 23-мм пушка 2А14 с ЗУ-23-2. Присмотитесь: виден буфер на звднем торце ствольной коробки с характерными ваыступами на боках стакана, правая шторка движка подачи, правый амортизатор оката. Ну и рукоятка на стволе для его смены (без деревянных накладок). Это явные признаки 23-мм ЗА. В сети полно фоток этого изделия.
Новгородец 02-01-2017 19:13
Значит, правильно на "зушку" подумал.
Hisname 02-01-2017 19:33
Все дело в том, что зенитный автомат отдельно от установки мало кто видел)
БудемЖить 02-01-2017 20:45
По этим пушкам и вообще- "пушечному" наследию Н.М. Афанасьева я в свое время написал несколько статей. Может кому пригодится. 1 часть
2 часть
Вообще, эта пушка - чудесное в своей лаконичности изделие. Но я лично её невзлюбил - разбирать, особенно когда она новая, тяжело, нужен специнструмент типа молоток и "кривой" (без последнего пушку вообще не разобрать), в ходе работы обязательно руки побъешь. Я подозреваю, что все эти папуасы вообще не разбирают эти пушки, поскольку не имеют об этом понятия. Но при этом пушка все равно стреляет, поскольку она хорошо спроектирована и чрезвычайно добротно сделана.
Новгородец 02-01-2017 21:49
to6a 03-01-2017 05:39

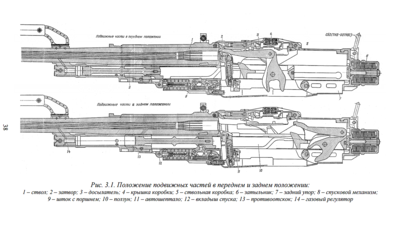

Руслан, спасибо! На рисунках движения видно, что досылатель сперва остаётся на месте, и только после того, как вилка начнёт взаимодействовать с копиром, досылатель срывает. Фиксатором является деталь, показанная в разрезе на самом первом ч/б рисунке? Там ещё кажется пружины видны.
Allexcolonel 03-01-2017 12:07

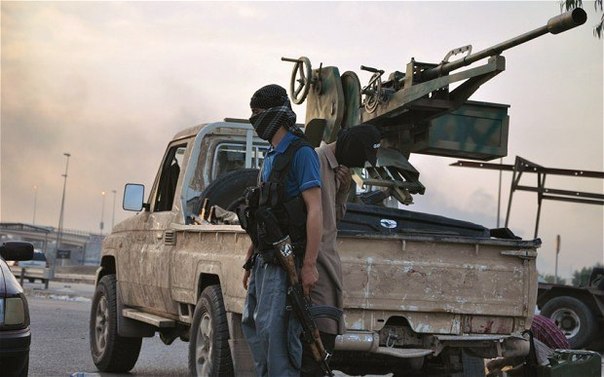

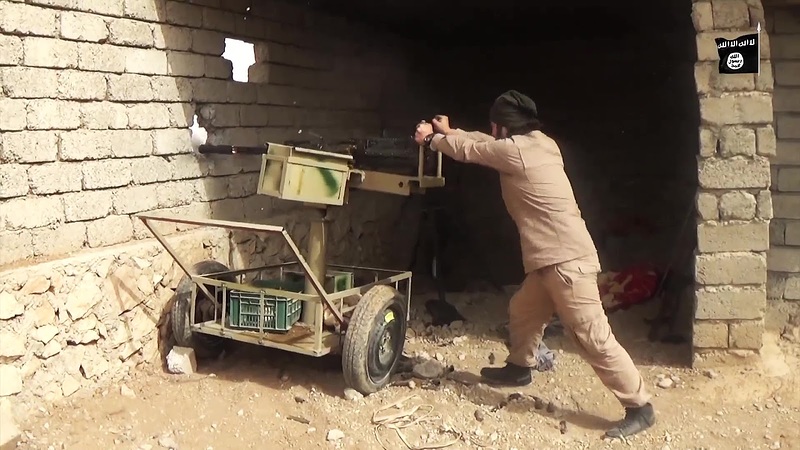

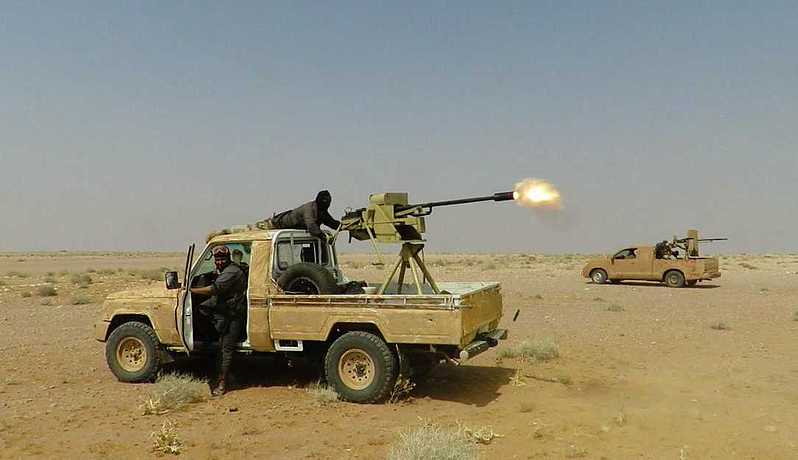

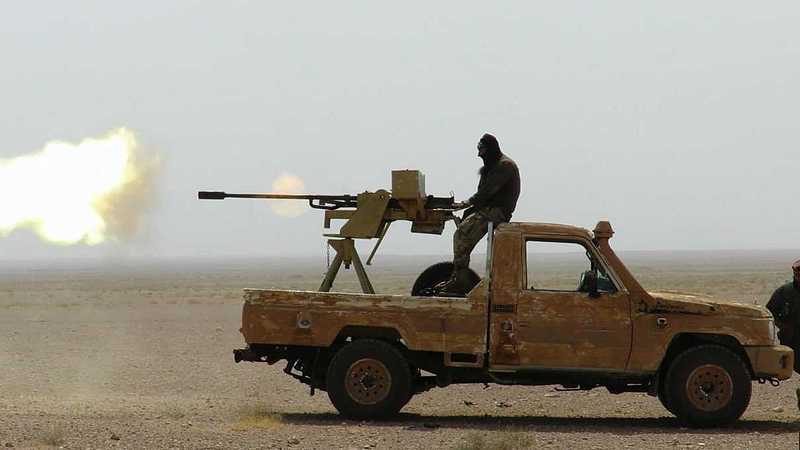

Сирия-халифат...

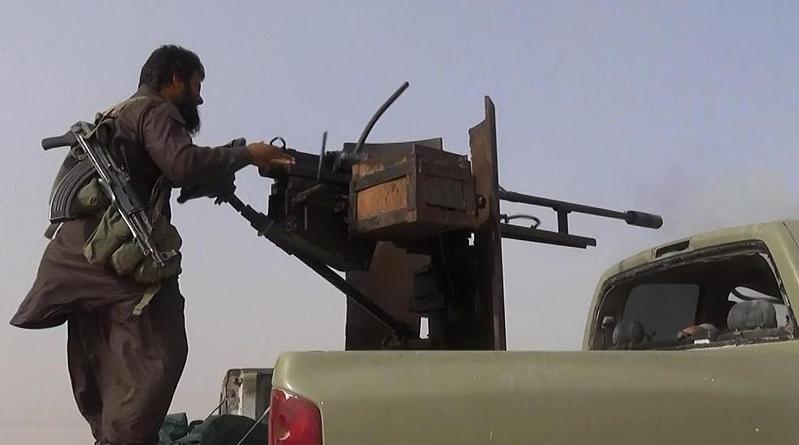

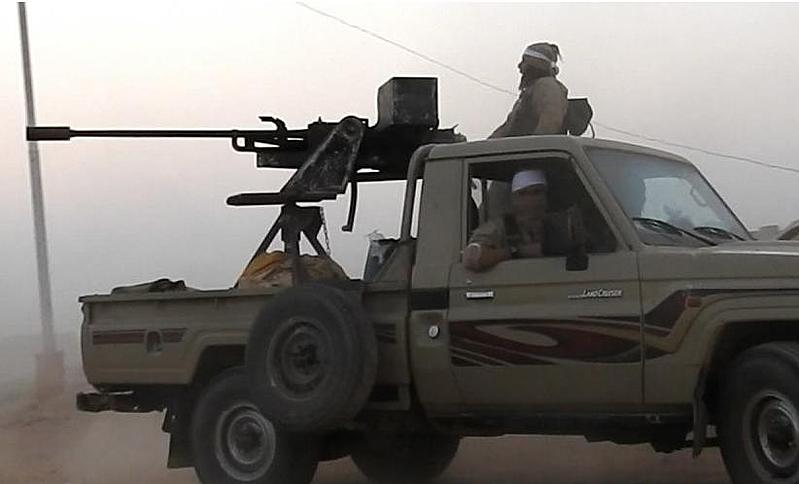

Сирия-зелень какая-то...

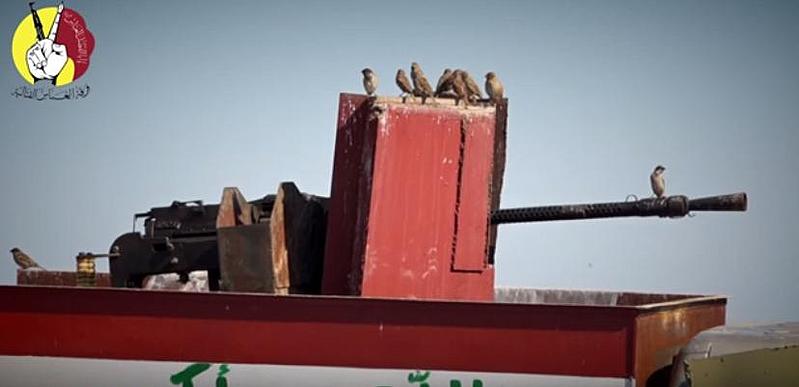

Ирак-шиитская милиция...
monkeymouse90 03-01-2017 13:00
quote:Изначально написано БудемЖить: ...Я подозреваю, что все эти папуасы вообще не разбирают эти пушки, поскольку не имеют об этом понятия. Но при этом пушка все равно стреляет, поскольку она хорошо спроектирована и чрезвычайно добротно сделана.
Смешно... Открою страшную тайну. "Эти пушки", не разбирают и не чистят, не только "эти папуасы". Их, а так же и много еще чего из тяжелой автоматики, белые обьезяны точно так же не разбирают. Потому как см. выше, да и частенько, они банально не знают как это делается, а инструкций реальные пацики не читают принципиально. LOL
БудемЖить 03-01-2017 13:45
quote:Originally posted by monkeymouse90: белые обьезяны точно так же не разбирают. Потому как см. выше, да и частенько, они банально не знают как это делается, а инструкций реальные пацики не читают принципиально.
Об этом явлении я просто скромно умолчал. Кроме того у них наверняка "кривого" нет - прое..теряют, в общем. А без него к этому 2А14 не подступиться. Только гений советских конструкторов Афанасьева и Владимирова спасают обе категории пользователей - их изделия не нуждаются в такой глупости, как чистка и связанная с ней разборка.
