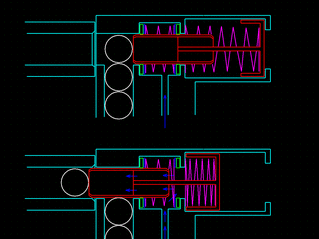

тут ADF натолкнул
на одну мысль, много думал и нарисовал клапан который по идее должен
избавить дрозда от двойных, холостых выстрелов, замятия шаров, утечки
газа через магазин. смысл в том что газ подаётся только после того как
шар окажется в стволе. непонятно только на сколько выстрелов хватит
заднего уплотнительного колечка, мне кажется быстро сдохнет, но вроде бы
они не дефицит, если на пару тыщ будет хватать то и замечательно
ADF 18-03-2010 18:03
Он ударником приводиться должен?
Раздолбит
к чертям... Досылание и сработка клапана должны быть независимыми
действиями, а сильно переделывая голову клапана и состыковку со стволом -
реально проще не мучить дрозд, а просто делать свой автомат с нуля
arthuru 18-03-2010 18:31
раздолбит
нераздолбит это смотря как сделать, это ж не чертёж это принцип
действия. вместо стержня можно сделать что то типа Y в разрезе, такой
точно не раздолбит, тем более здесь не надо такой мощи на соленоид как в
штатном. зато это самое простое, достаточно токаря знакомого. надо
сделать только шток и новое седло клапана. отдельный клапан на газ и с
нуля делать автомат это конечно здоровско но дальше фантазий врядли дело
пойдёт, сложно.
ADF 18-03-2010 18:46
По порядку:
на
дрозде отброс вниз шаров (на бункером практически вовсе отсутствует)
влияет на мощность очень незначительно. На обычном дрозде с отбросом
борятся на 99% потому и для того, чтобы свинец на высоких энергия не
жувал. Небольшое повышение мощности - эффект строго побочный.
Все,
что касается проектирования грамотных клапанов - особенно в гаражных
условиях - дело очень непростое и стабильный положительные результат
достигается далеко не сразу: имел опыт общения с ПЦП-самоделкиными,
которые все своими золотыми руками сами осваивали... Разработка (опытным
путем) надежного и долговечного клапана - занимает минимум полгода.
Даже для ударных клапанов простой конструкции... Над какими-либо более
"умными" клапанами - со всякими там самооткрывашками и т.д. - требуется
значительно больше времени.
Это только для нас, дилетантов,
кажется - что сделать клапан раз плюнуть, был бы токарный станок... В
этой вселенной и в этом измерении, к сожалению, это нифига не так.
arthuru 18-03-2010 19:04
конечно
сказать себе что нихрена не получится и ничего не делать это даже проще
чем этот клапан ))) а шары отбрасывает и в бункерном ещё как
ADF 18-03-2010 19:15
Могу спорить лишь голословно, но все-же не верю, что в бункерном их отбрасывает хоть в половину также, как в обычном!
насчет
"нихрена не делать" - конечно же делать!!! Но прежде думать бошкой и не
повторять чужих ошибок! А именно: не существует многозарядной
пневматики с досыланием боеприпаса, где бы цикл досылания был жестко
связан с работой непосредственно клапана! Досылание - всегда отдельная
процедура. Она конечно синхонизована с работой клапана, но производиться
сильно заранее до выстрела и достаточно медленно, чтобы не повредить
пулю (если/когда свинцовая) и не заклинить механизм досылания.
Т.е.
если хочеться сделать супер умный и правильный дрозд - следует
разрабатывать досылатель с независимым приводом. Но подобная механизма
требует сильного изменения геометрии и даже компановки бошки
магазина-казенника, так что подумав как следует - реальнее, тогда-уж, с
нуля автомат делать. Если корпус самому делать лень - берем от дешевого
китайского эйрсофта срынка, от любой полноразмерной модели. тот-же
Кряжевский многие свои тировые автоматы в корпуса от китайских игрушек
паковал.
Strelok-mod79 19-03-2010 10:27
quote:Originally posted by ADF: Могу спорить лишь голословно, но все-же не верю, что в бункерном их отбрасывает хоть в половину также, как в обычном!

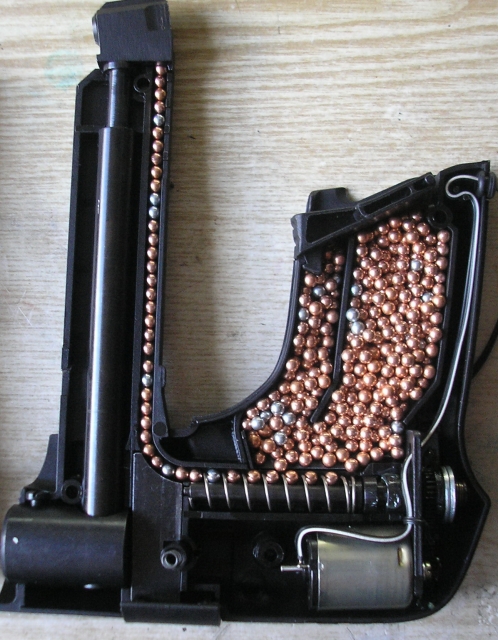

Самый
сильный отскок в обычном магазине, когда дробь заканчивается. В
бункерном же всегда остается 36 дробин, если его вверхногами не
перевернуть .
arthuru 19-03-2010 16:12
удлинённый клапан
от AGM можно сказать выполняет функцию досылателя, и вроде бы на него
жалоб нет, значит работает! на скорости 20 выстрелов в секунду особо
медленного и бережного досылания врядли получится, просто не будет на
это времени! а вообще это всё болтология, конкретно, что в этом клапане
не так?
ADF 19-03-2010 18:16
Нифига он не работает, этот удлиненный клапан. Народ отписывался в подробностях.
Т.е. как клапан он, конечно, работает, как досылатель - нет.
Причем
особо везучие уже столкнулись с проблемой - если подача шаров
нарушается и очередной шар не доводиться до линии ствола, то передний
край трубы удлиненного клапана ударяет по шару, упирающемуся в передний
край отверстия. В итоге необратимая деформация штока клапана -->
мусорное ведро. Очень печальная поломка.
Nimirof 22-03-2010 12:30
quote:Originally posted by arthuru: шары отбрасывает и в бункерном ещё как
Разве? Объясни куда он может отбрасоватья. Шнек при стрельбе крутиться постоянно...
Nimirof 22-03-2010 16:05

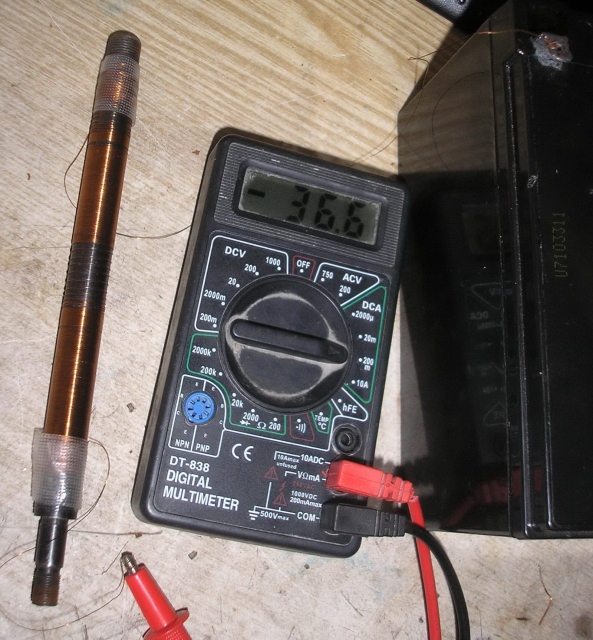

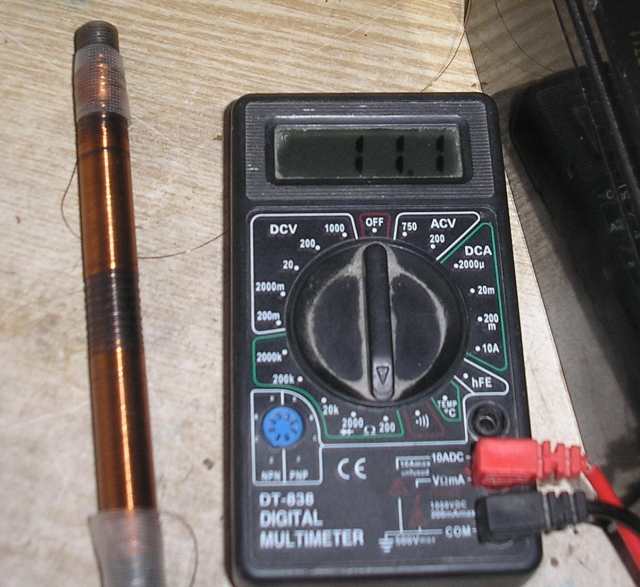

Вот щас смотал такую штучку. Пораметры получились просто превосходные. Питание от 12 вольт. Длина и сечение проволики - хз Сопротивление - 10,2 Ом (0,9 Ом погрешность сопротивление тестера) Мощьность - 0.44 Вата Сила тока - 36,6 мА Правдо греет долго, до нужной рабочей температуры гдето за 2 минуты. Нужно всеже увеличивать мощьность.
В
серидине пробеел для термостата, его планирую поставить в разрыв цепи.
Нагрелся до нужной температуры и разомкнулась цепь. Сам термостат думаю
использовать типа такого "B-1009N Термостат 45.C 2A NC нормально
замкнутые", хотя можно и небольшую схему терморелюшки собрать за эти
деньги, незнай что лучше/проще.
Nimirof 22-03-2010 18:40

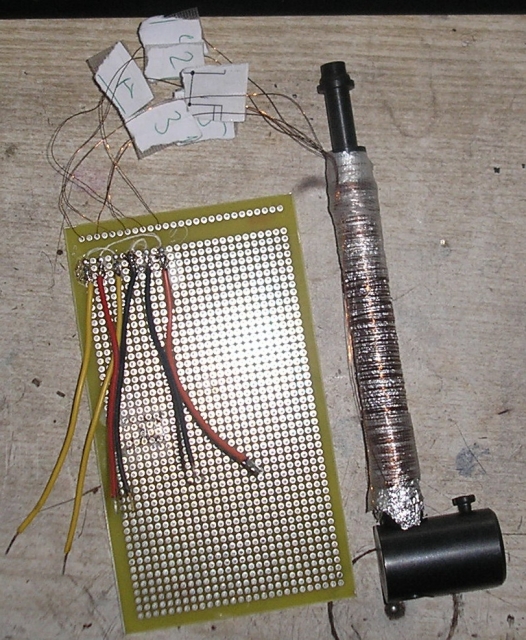

Вот намотал на трубку дятла. Сделал 3 обмотки. Чтобы можно было регулировать мощьность. Сопротивление объмоток. Желтая - 3,2 Ом Красная - 4,6 Ом Черная - 6,5 Ом Всех (последовательно) - 13 Ом Всех (Паралельно) - 2 Ом
Паралельно Черная и желтая - 2,5 Ом Черная и красная - 3,1 Ом Желтая и красная - 2,3 Ом
Теперь
вот трабола никак не смогу сообразить какие и куда ставить
переключатили чтобы можно было выбирать между этими схемами работы.
Strelok-mod79 23-03-2010 13:48
quote:Originally posted by Nimirof: Вот намотал на трубку дятла.
А что ты там греть собрался то? Там газообразная фракция. Баллон то внизу и вся жидкость в нем.
Nimirof 24-03-2010 10:18
Там находится испарительная камера.
Strelok-mod79 24-03-2010 10:55
quote:Originally posted by Nimirof: Там находится испарительная камера.
Откуда такие сведения? Жидкость магическим образом перетекает из баллона вверх?
Nimirof 24-03-2010 11:50
А почему она тогда охлождается?
Strelok-mod79 24-03-2010 12:10
quote:Originally posted by Nimirof: А почему она тогда охлождается?
Возможно потому, что по ней идет холодный газ? Испарение будет происходить на уровне газа в баллоне - сообщающиеся сосуды.
Nimirof 24-03-2010 12:31
Да точно не
испарительна, а расширительная камера! Но смысл того что нужно греть от
этого не изменился. Как раз в том месте где происходит перепад давления и
происходит сильное охлождение.
Strelok-mod79 24-03-2010 12:41
quote:Originally posted by Nimirof: Как раз в том месте где происходит перепад давления и происходит сильное охлождение.
Какой
перепад давления в сообщающихся сосудах? Он там возможен только в
момент выстрела, а это тысячные доли секунды. А учитывая
теплопроводность газа... смысл его там греть то? У стали
теплопроводность маленькая - баллону ничего не достанется.
Nimirof 24-03-2010 14:33
чтобы дятел неплювался жидкой фазой и темболее сухим льдом.
