даже такому дилетанту как я, ясно что то ,что у тебя на фото -по русски называется -жопа
AntonArcher 14-04-2014 22:07

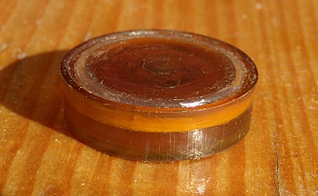

Я не Гном, но поддержу бродника - дно на фото это писец. Корявое дно ОООЧень жрет скорость. У меня было все гораздо пристойнее, но после шлифовки дна я добавил мурке еще 12мыс полуграммом. С 260 до 272. По манжете - если компрессор конусный, то бери манжету Вадо. Она не слеживается. Ну или как крайний случай - в родную манжету перед заливкой заложи резинку от денег. Меньше слеживаться будет <A class="fancybox" HREF="https://forum.guns.ru/forums/icons/forum_pictures/009232/9232617.jpg" TARGET="_blank"> </a> На фото в канавке резинка желтого цвета. Поверх прозрачный автогерметик (какой именно уже не помню, манжете уже лет пять)
бродник56 14-04-2014 22:40
вот хороший способ сделать нормальное дно -обрезать рога, рассверлить компрессор аккуратно и проточить дно у рогов в размер больше на пару- тройку десяток ,чем нутро компрессора -потом приварить на место ,и дно будет ровное, и манжета не будет слеживаться
Newsky83 15-04-2014 12:40
Способ конечно не для коленки. Особенно по части ровно и красиво приварить) Проще пройти дно фрезой с победитовым наконечником (как у СБА на картинках) или наждачной бумагой наклееной на торец деревянного цилиндра.
бродник56 15-04-2014 04:37
без доступа к станкам -конечно, можно и так
gnom 15-04-2014 06:02
quote: манжета залита поршень под своим весом падает в цилиндр . И вот результат:
С вероятностью 99% скажу, что компрессии нет, манжета слежалась..
quote: Гном, если есть возможность прокоментируй фотки дна компрессора
Дно обычное для мурок, как то критически не скажется. Вопрос только по перепуску. Что там? Как буд то чем то запаян. Втулка не так выглядит..
quote: Дуеш в ствол, гермитично, только начинаеш отводить поршень сразу сифон, отвожу естественно не преломом.
Как и говорил. С такой манжетой невозможно добиться хоть какого то внятного результата. Новые Петрухины манжеты не слеживаются. Вадимины бубликом тоже. Закрытые Вадимины слеживаются. Если закатать резинку в канавку родной манжеты перед заливкой, тоже слеживаться не будет.. Главное тут не пытаться ровнять дно шваберно-шкурочными технологиями, ничего хорошего из этого не получится. В тоже время, с нормальной манжетой мурка вполне адекватно работает как есть, уж 250 с переделанным казенником настроится с любым дном и без каких либо проблем..
Newsky83 15-04-2014 10:45
quote:Originally posted by gnom:
Главное тут не пытаться ровнять дно шваберно-шкурочными технологиями, ничего хорошего из этого не получится.
Для воздуха как и для жидкости шершавые поверхности создают препятствие на выходе. Глупо говорить, что от гладкой поверхности ничего хорошего не будет)
бродник56 15-04-2014 15:23
дело не в гладкой поверхности, а в том каким образом это делать
С-Б-А 15-04-2014 15:47
quote: дело не в гладкой поверхности, а в том каким образом это делать
Вот таким.
gnom 15-04-2014 15:50
quote: Для воздуха как и для жидкости шершавые поверхности создают препятствие на выходе. Глупо говорить, что от гладкой поверхности ничего хорошего не будет)
Мурка, это всегда компромис. Первый залог успеха, это вовремя остановится ничего не испортить. Свои 16Дж мурка дает без работ с дном. Ей этого более чем хватает.. А всеми этими шкурками на швабрах, только еще большее скругление на переходе создавать. Это вон, к махорке анд компани...
konstantingtr 15-04-2014 19:51
quote: Вопрос только по перепуску. Что там? Как буд то чем то запаян.
перепуск из пластиковой трубочки, хотел поиграть диаметром, выбрать оптимальный и уж потом воплощать в железе, но потом тупо заказал 3 штуки 2.8 , 3.0 , 3.2 латунь.
Манжету залил новую, пока держит, может под гнетом , со временем, перестанет. Залью еще парочку с резинкой, пружина придет буду пробовать. Если ни че не выйдет поставлю не залитую или петрухину.
Что подскажеш по поводу перекрытия шептало-поршень, расходятся они у меня
Newsky83 15-04-2014 20:53
С-Б-А, поясните пожалуйста, что на нижнем фото? так понял, это распиленная вдоль на 4 части трубка, обклеена стеклотканью с эпоксидкой, а дальше что и как? Приблуда на среднем фото мне кажется дороговата в изготовлении.
С-Б-А 15-04-2014 21:11
quote: С-Б-А, поясните пожалуйста, что на нижнем фото? так понял, это распиленная вдоль на 4 части трубка, обклеена стеклотканью

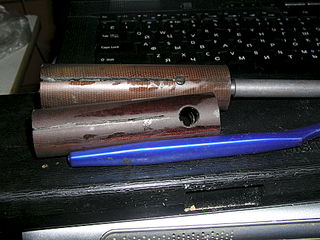

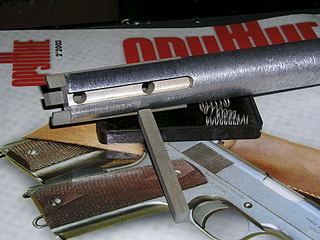

Это втулка текстолитовая диаметром 25мм. Просверлено отверстие и насажена на шток. Разрезана вдоль не до конца, можно разрезать накрест. Втулка закреплена на штоке шпилькой, а спереди на шток накручивается конусная гайка, которая раздвигает втулку и регулирует зазор. Во втулке под гайку сделана конусная проточка. Называется просто притир. На среднем фото я нарезал наждачный камень на бруски, сделал шток с выборкой под них. Бруски раздвигаются 4 пружинками. Удобно выводить переходы дна и стенки цилиндра. Делаю все под проточной водой. Называется хон.
Scharald 15-04-2014 21:49
quote:Originally posted by бродник56: без доступа к станкам -конечно, можно и так
без доступа к станкам, лучше этого вообще не делать. Завалить деревянным притиром в дрели угол проще простого. ТОЛЬКО жесткий притир как у СБА и то нет гарантии, что все получится, опыт нужен. Или уж на хорошем станке. Но компрессора бывают и овальные в мурках и можно еще и комрессию убить станком с фрезой. Да и мягко стреляет мурло при д40 полуграммом, а это достигается и без шаманств таких. А при больших скоростях это уж перебор для мурла. Но ежели цель МАХ моща, то тогда вперед
Newsky83 15-04-2014 22:03
С-Б-А, спасибо. А в какой последовательности и как с этим работать?
С-Б-А 15-04-2014 22:52

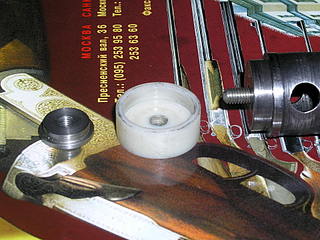

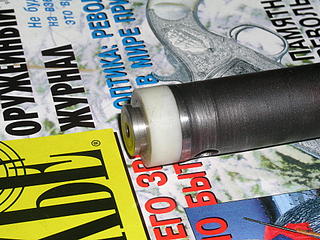

Сначала фрезкой вывести дно, там бывают очень большие провалы,фрезу обматывал слоем бумаги, чтобы стенки не задрать. Потом брусочками вывести цилиндр, он обычно кривой, соответственно переход дна и стенок выровнять. Ну и потом можно пройтись притиром, как чистенько. Не надо забывать, что притиры быстро снашиваются. Я раньше делал все притиром и извел все заготовки, поэтому и перешел на хон. За рабочим торцом в притире надо следить и торцевать его. На притир наношу пасту, только не алмазную, она хорошо работает по каленым поверхностям. У меня была возможность отсыпать пасту на работе, какая не помню. Делал все руками или шуруповертом, все таки с водой. Поршни использовал старые, с толстым дном. Протачивал под капролоновую чашку и при регулировке хода поршня подрезал просто капролон.Чашка вытачивалась четко по диаметру цилиндра и не давала работать металлу по металлу в рабочей части.
Newsky83 15-04-2014 23:37
А как быть с прорезью в цилиндре? там не обрабатывается? только сам рабочий объём?
С-Б-А 15-04-2014 23:53
quote: А как быть с прорезью в цилиндре? там не обрабатывается? только сам рабочий объём?

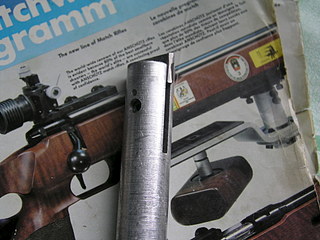

Где прорезь камнем не получиться, надо шире их делать, тут я притиром прохожу, так как в местах приварки скоб цилиндр деформирован. Хоть зона и не рабочая. Главное, чтобы чашка капролоновая проходила, а то первый раз засунул калибр, а обратно еле вытащил. Потом стал делать разрезное кольцо, чтобы найти узкое место. Кстати и поршень сделан из за этого в большом минусе.
Newsky83 16-04-2014 01:05
Вот спасибо) Загорелся начистить цилиндр. У меня он в принципе в удовлетворительном состоянии(насколько я понимаю) но знаю, могу сделать лучше. Только дно у меня было выровняно шваберным способом и углублять некуда -буквально за тонкой перегородкой (3мм) начинается казна.
А ещё сегодня осознал, что с оптикой кучность вообще не к черту по сравнению с открытым до 15м просто лазер. Это говорит о том, что ось вращения ствола раз....на после нескольких перестволов. Хотя в закрытом состоянии вообще люфтов нет. Как быть с этой осью? Высверлить под больший диаметр и забить втулку или накернить вокруг отверстия? Сам болт заменить на более толстый проблематично(такого каленого не найти)
Planket 16-04-2014 01:12

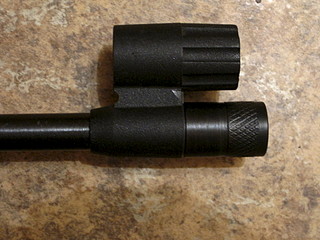

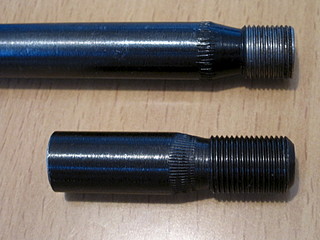

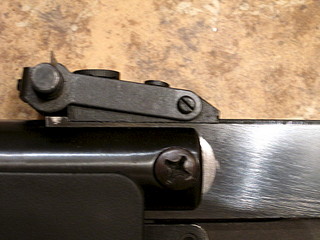

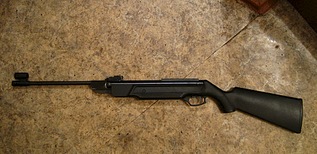

Закончил ваять свою Мурку, что начал в феврале. Не всё получилось как задумывал (принцип "хочешь сделать идеально, сделай всё сам" никто не отменял). Очередная мурка: Ствол 350 мм, НСП 0,56 г. (Crossman Hunting) показала @45-@48 м/с . Ложу надо грамм на 500 утяжелить. Пружина стоит не GAMO-овская, взял какую то ноунэйм типа МР-512 магнум, отрезал один виток, выиграв 5 мысов, и дальше не стал настраивать. Кстати, установка втулки с внутренним диаметром 3,2 мм в перепуск, забрала, как и всегда у меня получается, 10-12 мысов. Убрал её.
Казённую фаску делал центровочным сверлом руками. Ствол относительно компрессора смотрит на доли градуса вниз. Скажем так, допуск на наклёп.
