Сам перепуск 5мм. От перепуска до кольца пустот нет. Резиновое кольцо не прижилось, вместо него второпласт. Сам корпус клапана с трубой в допуске 0,05мм. Под самым пулеприемником стоит продольно пластинка 1мм в перепуске, чтоб пуля в перепуск не проваливалась.
Ekaterina1956 07-03-2016 08:23
quote: От перепуска до кольца пустот нет
А показан как раз МО.
quote: Резиновое кольцо не прижилось, вместо него второпласт
Уплотнение выполнено шайбой?
tdik64 07-03-2016 09:01
Весь перепуск-всегда мёртвый объём. Или я не о том? Канавка отдельно от перепуска, не как на заводском.
Уплотнение, ну типа того же колечка.
tdik64 07-03-2016 09:02
Ekaterina1956 07-03-2016 14:05
quote: Уплотнение, ну типа того же колечка.

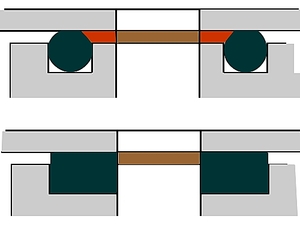

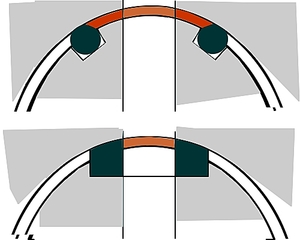

Оно то и увеличивает МО На рисунке сверху "КОЛЕЧКО" - у тебя, а снизу - "ШАЙБА" МО минимальный
tdik64 07-03-2016 15:41
Да не, там между деталями зазор получается 0.025мм и объём стремится к нолю и он не на что не влияет.
Isiolis 08-03-2016 09:46

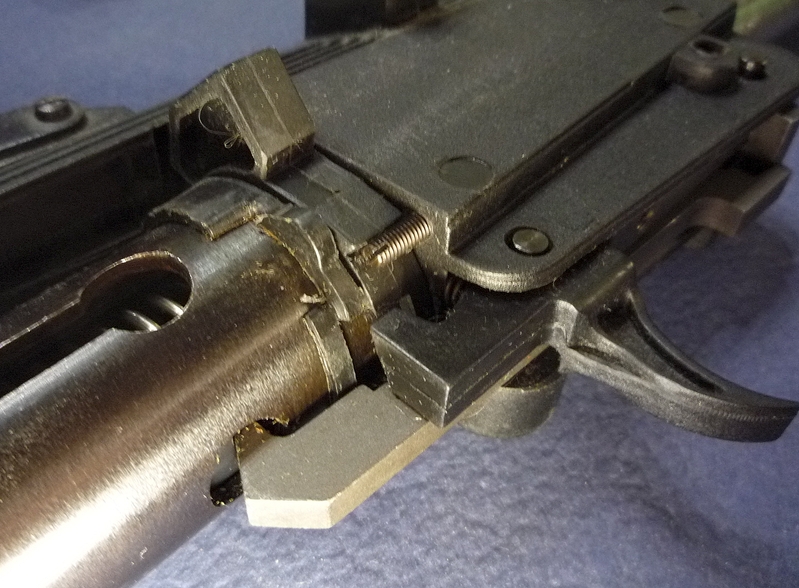

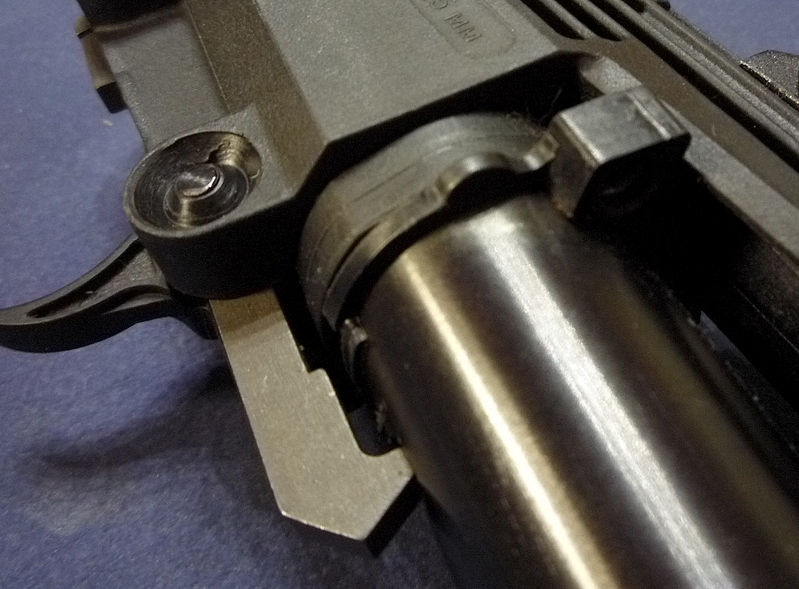

А у меня вопрос, на первой странице есть винтовка в деревянном ложе и взвод у неё очень похож на взвод на биатлонных винтовках. А как он реализован в пневме? Есть какой- нибудь чертёж или рисунок этого узла?
RammRom 08-03-2016 13:18
quote:Изначально написано Isiolis: А у меня вопрос, на первой странице есть винтовка в деревянном ложе и взвод у неё очень похож на взвод на биатлонных винтовках. А как он реализован в пневме? Есть какой- нибудь чертёж или рисунок этого узла?
Сие есть большая тайна, т.к. такая винтовка была в единичных экземплярах и в продаже не было.
Isiolis 08-03-2016 14:46
да то, что не было в продаже это понятно. у нас от релиза до реализации всегда мало чего доходит к сожалению. мож кто делал или представляет как оно реализовано
John JACK 09-03-2016 23:03
quote:Originally posted by tdik64: зазор получается 0.025мм и объём стремится к нолю
Всё так. Там и собственно объёма нисколько, и газ в тонкую щель в момент выстрела не полезет. Это так кольцо торчит, а в сборе всё прижато.
Уплотнение шайбой — оно низкотехнологичное. На станке делается просто, но при сборке надо подгонять вручную. Или запихивать что-то и оно там упихается как-то, а перепады сечения и вообще ступеньки в канале гораздо хуже, чем узкая щель. Уплотнение кольцом — высокотехнологичное. Собирается просто со стандартной резинкой, но проточку надо делать уже на ЧПУ, или старательно пытаться вырезать её за два захода с наклоном пробки в сторону и в другую. А есть ещё вариант с двумя проточками по сторонам от перепуска. Так, впрочем, обычно на стволиках делают. Щель получается вообще громадной площади, но нормально работает и просто делается.
quote:Originally posted by Isiolis: мож кто делал или представляет как оно
На том самом фото не реализовано никак, ибо макет без пружинки досылателя. Кто делает — укорачивает рычаг и переносит грибок в заднюю часть коробки, или держит его магнитами например.
а под Ленинград нормально получается коротать вечера
сюра32 10-03-2016 21:56
а пульки-то пожалуй вываливаться будут,но идея мне нравится.
Isiolis 11-03-2016 03:57

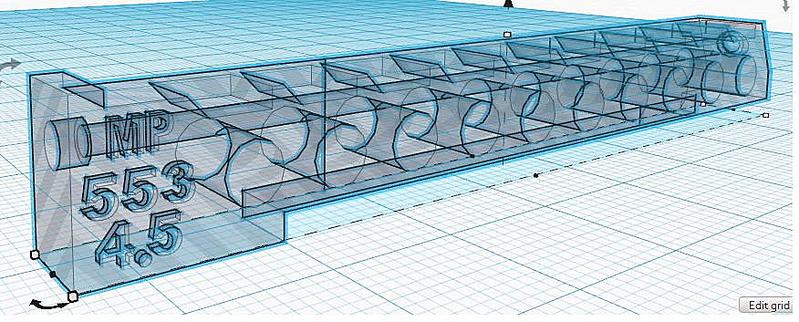

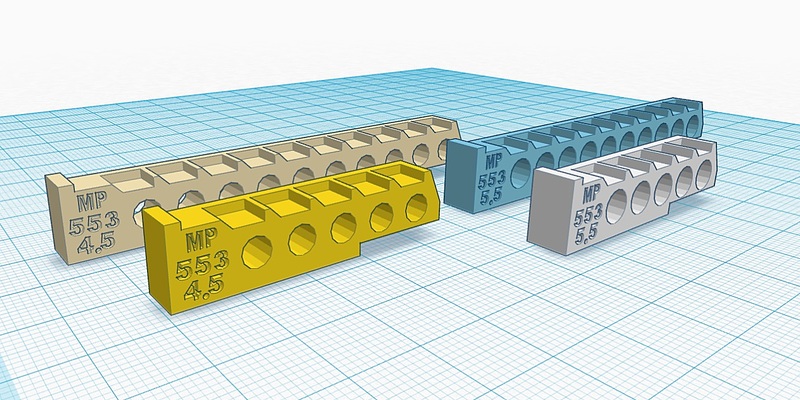

А с чего им вываливаться? Размеры взяты с родных магазинов. Хотя да, продольное отверстие под кембрик надо добавить
сюра32 11-03-2016 09:15
ну как с чего,5-и зарядный магазин (снаряжённый) вставляется полностью в отсек для магазина,а он закрыт,а что бы всунуть туда магазин на 10 пуль, надо удлиннять заднюю часть этого отсека,иначе магазин вылезет с другой стороны и пульки будут(справа от коробки)ничем не прижаты.значит надо что-то мудрить с отсеком под магазин(с его правой частью)типа удлиннять его.
Александр0576 11-03-2016 10:21
quote:Изначально написано сюра32: ну как с чего,5-и зарядный магазин (снаряжённый) вставляется полностью в отсек для магазина,а он закрыт,а что бы всунуть туда магазин на 10 пуль, надо удлиннять заднюю часть этого отсека,иначе магазин вылезет с другой стороны и пульки будут(справа от коробки)ничем не прижаты.значит надо что-то мудрить с отсеком под магазин(с его правой частью)типа удлиннять его.
Более того, хочу сказать, что даже в этом случае винтовка отстреляет только пять пуль, поскольку толкатель магазина работает по длине соответствующей пяти каморам. Необходимо помимо увеличения отсека, увеличивать ход пружины толкателя, а так же сместить нижний упор магазина между 8 и 9 каморой.
Isiolis 11-03-2016 10:23

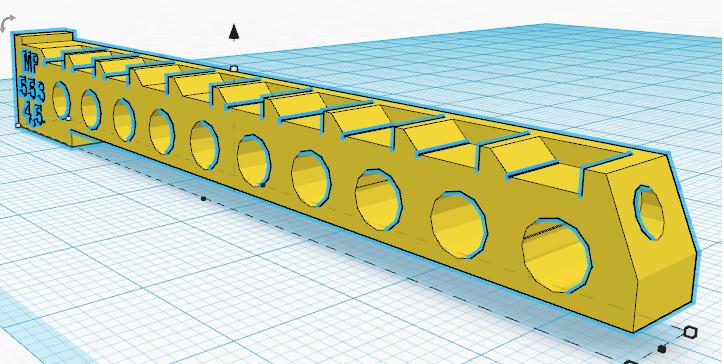

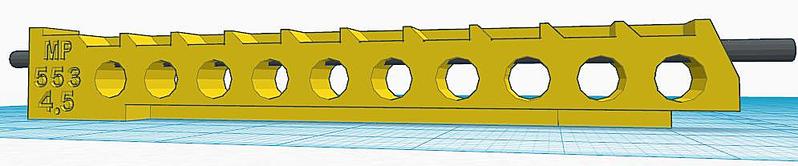

не надо удлинять, надо фиксатор пуль поставить, резиночку напимер вот так
этот момент уже давно проговаривался многими. и кондукторы делали для продольного сверления и сверла в каморы подкладывали. много вариантов, главное чтоб работало как по мне, так резинка(либо от денег, но лучше хорошая,типо кембрика)лучший вариант
Isiolis 11-03-2016 10:40
quote:Originally posted by Александр0576: увеличивать ход пружины толкателя
о, а про это то я и не подумал. спасибо, подумаю
quote:Originally posted by Александр0576: сместить нижний упор магазина между 8 и 9 каморой.
да подвинуть то не проблема, мне сама идея интересна была
Александр0576 11-03-2016 11:09
Изменить ход пружины на винтовке, мне кажется сложно осуществимо. А вот встроить ту самую пружинку в магазин, которая работала бы впаре со штатной, кажется можно подумать. И не надо будет пихать длинющую пружинку. Правда малость усложняется конструкция
Isiolis 11-03-2016 11:18
quote:Originally posted by Александр0576: встроить ту самую пружинку в магазин, которая работала бы впаре со штатной,
тоесть снизу модели добавить ещё отверстие и туда вставить пружину? щас попробуем
