кольцо на трубе, при повороте блокирует спусковой курок
frijn 22-02-2016 10:43
quote:Изначально написано bigboss-76: кольцо на трубе, при повороте блокирует спусковой курок
это-то понятно ). Фото кольца есть?
John JACK 22-02-2016 13:59
Родное кольцо автоматического предохранителя есть? Неавтоматический работает точно так же, стоит рядом. Только вместо пружинки выступ, который защёлкивается за край ложа.
frijn 22-02-2016 15:47
quote:Изначально написано John JACK: Родное кольцо автоматического предохранителя есть? Неавтоматический работает точно так же, стоит рядом. Только вместо пружинки выступ, который защёлкивается за край ложа.
Родной есть. Понимаю, что не даёт продавить ск. А, сам механизм защёлки не понятен без фото.
John JACK 22-02-2016 20:41
Всё очень просто. На кольце под самой клавишей — выступ. А край ложа сделан так, что пружинит. Этот выступ можно перещёлкнуть выше края, а можно ниже. Конструкция, на самом деле, халтурная и нечёткая, повторения не стоит. Тем более что у 60 ложе в этом месте другое. Лучше сделать классический шарик с пружинкой и двумя лунками, или например плоскую пружину.
frijn 22-02-2016 22:22
quote:Изначально написано John JACK: Всё очень просто. На кольце под самой клавишей - выступ. А край ложа сделан так, что пружинит. Этот выступ можно перещёлкнуть выше края, а можно ниже. Конструкция, на самом деле, халтурная и нечёткая, повторения не стоит. Тем более что у 60 ложе в этом месте другое. Лучше сделать классический шарик с пружинкой и двумя лунками, или например плоскую пружину.
Спасибо, покажи пожалуйста схему с шариком.
frijn 22-02-2016 22:34
Вот еще: как фиксируется это кольцо от продольного скольжения по корпусу цилиндра?
John JACK 23-02-2016 12:58
Схема с шариком — это банально. Отверстие, в нём пружинка и шарик. Шарик упирается в другую деталь. В той — две лунки, в которые шарик заходит и придерживает.
От продольного скольжения кольцо держится снова формой пластика ложа.
NKZ_DimK 23-02-2016 09:09

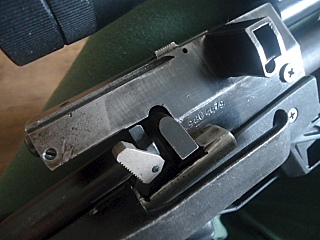

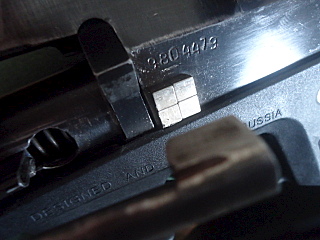

У меня винтовка старого образца. Так же не хотел отказываться от предохранителя. Я хочу припаять плоскую пружинку на кольцо автоматического предохранителя. Пока ещё на нашёл, подходящей тонкой пластинки. В данный момент подложил полоску изоленты и удалил пружинку из под предохранителя, что бы он автоматически не вставал на "safe". Также выпилил небольшое окошко на рычаге взвода в районе предохранителя, что бы при закрытом рычаге он не снимался с режима "safe". Рычаг взвода у меня укороченный с фиксацией на магнит. Магниты вытащил из старого CD они там очень мощные и маленькие.
frijn 23-02-2016 18:52
Спасибо за помощь! Эх, забыл я, что досылатели у 60 и 61 чуть по разному работают с предохранителем - вот отсюда и вопросов много.))) Так что у меня, если не развязывать обратный ход досылателя с кольцом предохранителя, ничего не выйдет.
Ervan_vz 25-02-2016 13:48
Купил себе. дата выпуска и консервации 29.12.2015 они изуродовали вусмерть!!! тубус прижимной теперь 23мм внешнего диаметра. в дырке восьмёрки болтается как говно в проруби. Ёпрст.
kolega79 25-02-2016 18:09
quote:Изначально написано Ervan_vz: Купил себе. дата выпуска и консервации 29.12.2015 они изуродовали вусмерть!!! тубус прижимной теперь 23мм внешнего диаметра. в дырке восьмёрки болтается как говно в проруби. Ёпрст.
не грусти, раньше было 24мм, болталось точно также
svhanz 26-02-2016 10:30
Всем привет! Парни, сделайте пожалуйста чертежи/эскизы вот этих деталей:
Грибок не надо
Сеточку не надо. Заранее спасибо.
Ervan_vz 26-02-2016 11:05
quote:Изначально написано kolega79:
не грусти, раньше было 24мм, болталось точно также
охххх а по фотографиям в теме, смотрелось нормально
Kurama 27-02-2016 14:03
На официальном сайте заказать нельзя... Что, у Ижмеха винтовки закончились? :-))
John JACK 27-02-2016 19:00
Закончились. Но не совсем, а только очередная партия.
John JACK 29-02-2016 21:51
Добрался до кольца предохранителя. Оно ужасно.
Но насколько ужасно — узнаете чуть позже. У меня тоже временные трудности.
tdik64 06-03-2016 22:10
Доброго всем вечера. Смотрю тема несколько дней скучает. Кину, для общей информации, результаты моих исследований. Раньше я выкладывал свои наработки и теперь я сделал новую (ещё больше) расширительную камеру, новый корпус клапана со значительно увеличенным клапаном. Также сделал съёмный резервуар СО2 на примерно 105гр. с манометром. Ещё модер простенький двухкамерный. Неприятный момент в том, что прироста по мощности практически нет нихрена! Перебрал кучу вариантов с пружинками клапана и поджатием, удлинением, утяжелением ударника. Ну ещё есть простор для творчества. Положительный момент в резервуаре. Я купил 40л. баллон СО2, заправляю от него резервуар и пуляю до одурения, не могу посчитать количество-сбиваюсь! Ну и фотки: 1-первый вариант 2-Расш.камера, клапан, испаритель и др. 3-Тоже 4-Второпластовое седло клапана (притёрт, держит мёртво) 5 и 6-Перепуск с колечком 7 и 8-результат (воронение и оптика в процессе)
tdik64 06-03-2016 22:12
Ekaterina1956 07-03-2016 07:46
От перепуска до кольца сколько мм? 2? Это ж какой МО добавлен... его надобно убрать.
