Он в ручку пистолета хочет вставить УСМ. Где есть уже и резик и здоровущий клапан.
Serj777 09-02-2017 21:31
quote:Изначально написано Vadim Nord: Он в ручку пистолета хочет вставить УСМ. Где есть уже и резик и здоровущий клапан.
Теперь мы знаем у кого большие руки ))
RammRom 09-02-2017 21:57
Не, у меня средняя рука Просто это все равно пока только вариация. Может приду к поподуйке, просто хотел минимальный габарит по длине получить. Просто прорисованный вариант клапанного устройства получился длиной 100 мм. Если задаться целью по уменьшению длины за счет уменьшения предклапанного объема до 2.5 кубиков и величиной возможных регулировок задней пружины, то можно получить 75 мм длины. А так по имеющимся серийным пистолетным рукояткам прошелся рукой с размерами и обратил внимание, что ширина варьируется по высоте в основном по длине (условно длина-ширина) от 35-40 до 45-55 мм. Толщина от 20 до 35 мм. Вот и взял нечто усредненное, во что должно все войти.
RammRom 09-02-2017 22:03
quote:Изначально написано RICCI: Точно автомат же но в 10 мм полость какой ты усм воткнёшь? или это окно?
Вот и чешу репу в глубокой задумчивости В голову только идет вариант когда спусковым крчком взводишь пружину со срывом шептала, а дальше следующий элемент бьет по удерживаюшему ударник элементу. В общем от ударника ушли и к нему же вернулись
RICCI 09-02-2017 22:15
quote:Originally posted by Serj777: Не эскизили?

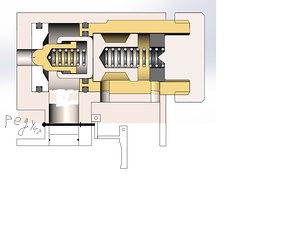

Я как ушёл в мастерскую так и забыл благополучно, извиняюсь нет, я вот над твоим тогда ещё рисунком немного поиздевался, на нём надо впереди крышку с уплотнением впереди, клапан с капролоном поджим ты тоже рисовал как на бубне, ну и усм с эксцентриком и коромыслом на клапанок и две планки одна из которых падающее шептало. Сумбур наверно из меня объяснятель не очень. Вот это больше всего подходит под моё описание, только для простоты впереди не вставку а крышку на резьбе, клапан другой и верх я так бы и оставил так даже проще ну а в низу уже усм и клапанок связать с ним.
wellad 09-02-2017 22:19
А почему такой здоровенный клапан? Он разобьет заднюю стенку за пару выстрелов.
RICCI 09-02-2017 22:23
quote:Originally posted by wellad: А почему такой здоровенный клапан?
Я вот тоже смотрю он огромен. Альтер рисовал пару пистолетов один из которых был самооткрывашка, по компоновке идеальные были сейчас найду суда вставлю.
Сама тема
Vadim Nord 09-02-2017 22:33
quote:Originally posted by RammRom: получился длиной 100 мм.
Это вполне нормально. Обычная длина.
RammRom 09-02-2017 22:42
quote:Изначально написано Vadim Nord: Это вполне нормально. Обычная длина.
Хочу пистолет длиной до 200мм без модера с возможностью широкой настройки, есть дудка семерочка длиной 150мм. Вот и изгаляюсь.
wellad 09-02-2017 22:44
quote:Originally posted by Vadim Nord: Обычная длина.
Для самооткрывашки? У меня 25мм получается и то много, надо уложиться в 15.
Vadim Nord 09-02-2017 22:57
Рэмром, тогда лучше вернуться к обычной компановке. Как у ПА16, ПА700...
RammRom 09-02-2017 22:58
Vadim Nord 09-02-2017 23:02
Вот этот, лучше всех:
И ствол длинючий и резик, в тему.
А УСМ каков? ПРЕДЕЛЬНО прост ! !
Serj777 09-02-2017 23:05

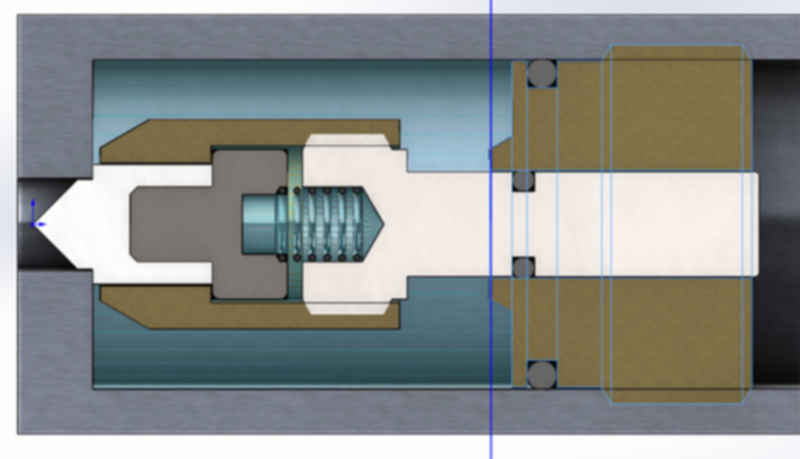

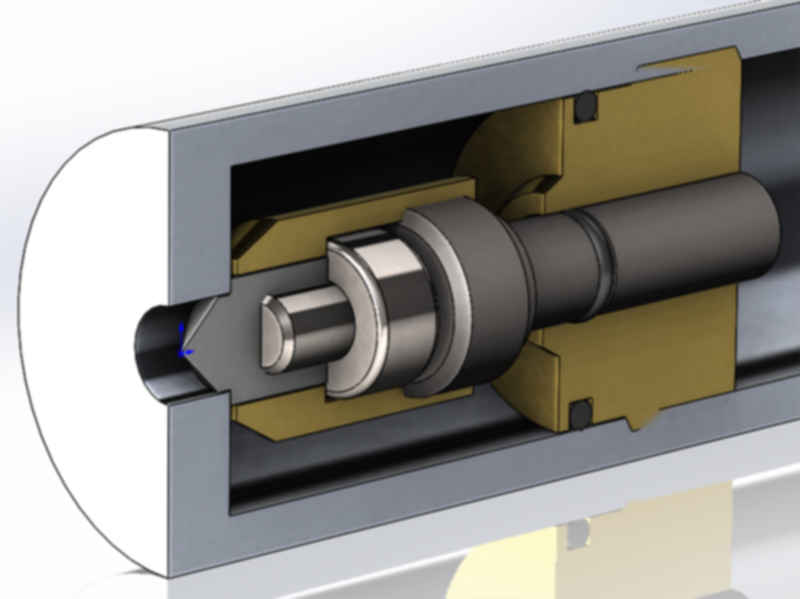

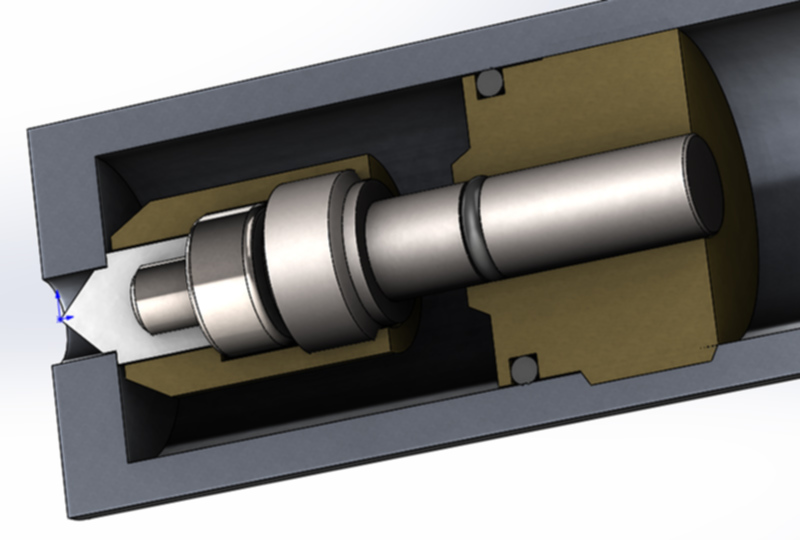

quote:Изначально написано RICCI: Серёга если не трудно нарисуй то что я хочу с клапаном с простым две планки УСМом и карамыслом которое нажимает клапан когда крючок отпущен, в низу пробку на резинке что бы регулировать объём накопителя, я вижу в голове и эксцентрик даже на спусковом крючке который взаимодействует с коромыслом и открывает клапан для заполнения воздухом около клапанного пространства но нарисовать не сумею только если сделаю. Клапан будет из 110 поста так как он самый лёгкий только торчать должен из крышечки иначе его придётся уплотнять, тело копралон или пом не потребует дополнительных уплотнений и будет конусным для быстрого позиционирования по краям перепуска, тело ударника будет толще и на нём будет стоять резинка, передняя крышка под резьбой и резинкой, отверстие двухуровневое для объёма и ниже уровнем для ударника, в конце имеется резьба для фиксации пружины возврата и шайбы полиуретана, крышка с внутренней стороны острая шлифованная грань, с наружной стороны выемка для манжеты уплотнения, по лучшему вход надо разместить так что бы барабан одеть было проще. Вот, ну и много разного всего что я вижу но нарисовать не сумею только воплотить.
Если целиком из капролошы, вес 1,17 гр. Если капролоша + болт = 0,54+3,59=4,13гр.
Объем накопителя 7,56 см3. Сколько добавить в поршневой на регулировку?
Serj777 09-02-2017 23:19
quote:Изначально написано RICCI: Я как ушёл в мастерскую так и забыл благополучно, извиняюсь нет, я вот над твоим тогда ещё рисунком немного поиздевался, на нём надо впереди крышку с уплотнением впереди, клапан с капролоном поджим ты тоже рисовал как на бубне, ну и усм с эксцентриком и коромыслом на клапанок и две планки одна из которых падающее шептало. Сумбур наверно из меня объяснятель не очень. Вот это больше всего подходит под моё описание, только для простоты впереди не вставку а крышку на резьбе, клапан другой и верх я так бы и оставил так даже проще ну а в низу уже усм и клапанок связать с ним.
Как я не хочу эскизить спереди крышку. Удлинняется перепук. Не оптимальная форма накопителя. У воздуха все же есть вязкость...
Serj777 09-02-2017 23:31
quote:Изначально написано Vadim Nord: Вот этот, лучше всех:
И ствол длинючий и резик, в тему.
А УСМ каков? ПРЕДЕЛЬНО прост ! !
У FXа там еще барабан стоит)) Ну и фишечек всяких. PS Потери на перепуске, а так компактно.
sax 09-02-2017 23:32

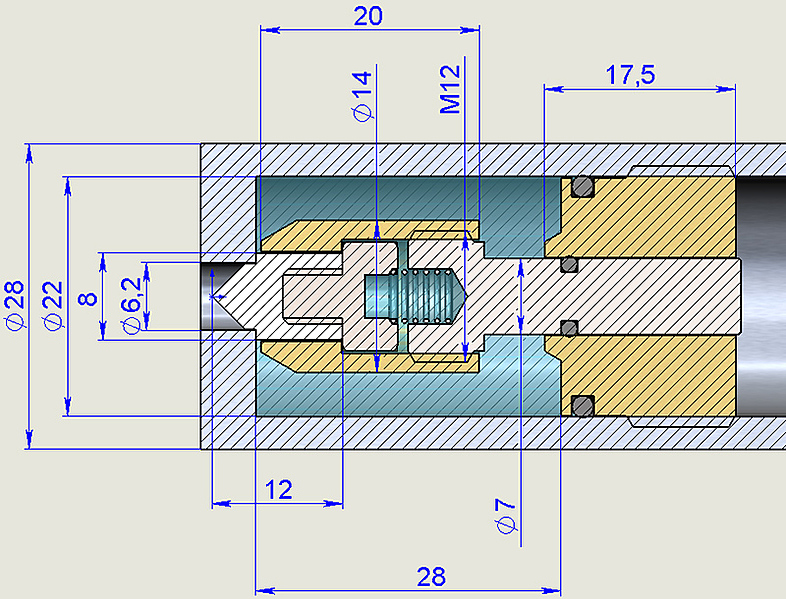

Как по мне при таких жёстких сопряжениях, резьбовая посадка должна быть очень чёткой, резать только резцом резьбы и желательно дать центрирующий поясок. Иначе возможен вариант подтравливания, если клапан прижмётся с минимальным перекосом. По каким соображениям всё таки решили уйти от поперечного штока фиксации поршня ? Есть сомнения что будет жить такой узел? В этом варианте открытие получается не ударным, а что даст открытие, если шток поршня 7мм, запирающее клапана 8мм ?
Serj777 09-02-2017 23:37
quote:Изначально написано RICCI: Я как ушёл в мастерскую так и забыл ...
Думаю в диаметрах не стоит стеснятся. Еще думаю что бы не было сильной отдачи схему сделать максимально короткоходной.
Если по клапану все более-мение как ты хотел, то продолжу прикручивать все оставшиеся пожелания.
PS Ночью в командировку на сутки. Вернусь, продолжим.
Vadim Nord 09-02-2017 23:38
Поперечный шток, вес увеличивает вдвое. Борьба за миллиграммы тут. Масс летающих отдачу уменьшаем...
wellad 09-02-2017 23:40
quote:Originally posted by Serj777: Удлинняется перепук.
Экспериментировали уже. Ставили пулю на расстояние от перепуска. До 30мм нет влияния на скорость.
