quote:Изначально написано RICCI: но нарисовать не сумею только если сделаю.
Если сам собираешься учиться ЧПУшить, придется учиться рисовать в САПР, там же делать УП(управляющие программы).
Вечером постараюсь изобразить то что просишь. Если не сложно, все что описал на листе от руки нарисовать. Если что, можно по отдельным узлам.
Serj777 09-02-2017 12:27
110 пост. Вот меня смущает возможность во время работы располовинивание болтика с капролошкой. Чем не понравилось решение с капролошкой из поста 730?
Vadim Nord 09-02-2017 12:43
RammRom 09-02-2017 13:00
Вроде мой пост 746 то же самое просто применительно к моим размерам
RICCI 09-02-2017 13:11
quote:Originally posted by Serj777: 110 пост. Вот меня смущает возможность во время работы располовинивание болтика с капролошкой.
Да я тоже думал над этим но если его насквозь гайкой закрутить то будет монолит или шляпу и на клей а с другой стороны гайку на клей узел дешёвый можно сделать не разбираемым, отколотил он своё выбросил поставил другой хотя ресурс его будет.
quote:Originally posted by Serj777: Если сам собираешься учиться ЧПУшить, придется учиться рисовать в САПР, там же делать УП(управляющие программы).
Понятно а куда деваться но меня только стоимость комплектующих держит даже в Китае оно не дёшево с доставкой.
quote:Originally posted by Serj777: Чем не понравилось решение с капролошкой из поста 730?
Он тяжёлый, ты заметил у меня пароноя и его быстрее разлохматит, бортик, надо капитально если замок то амбарный
RammRom 09-02-2017 13:40
У меня та же паранойя К этому еще как плюс, если не делать неразборным для стенда (а там имеющейся прочности для тестов хватит), то можно корректировать его параметры под разные калибры. Я вот хочу все имеющиеся стволики разной длины от детки до прадедки оттестить. Или можно одним клапаном воспользоваться для всех калибров?
Vadim Nord 09-02-2017 14:02
Одним, не получится. Слишком велика разница в энергии и нужном объёме накопителя. Раз в 10.
RammRom 09-02-2017 14:13
quote:Изначально написано Vadim Nord: Одним, не получится. Слишком велика разница в энергии и нужном объёме накопителя. Раз в 10.
По объему накопителя имхо ситуация достаточно неоднозначная. Я вспоминаю ижмеховскую МР-574к, там накопитель перед клапаном всего 1 кубик, в калибре 5.5 выдавал 25 Дж. У меня накопитель 3.5 кубика (для пистолета!), я считаю этого за глаза. Тем более объем выпускаемого воздуха будет сильно зависеть от поджима задней пружины. Только из-за этой одной настройки задней пружиной мощность будет меняться в широком диапазоне. Использование клапана для всех калибров считаю в принципе тоже возможным. Здесь ведь система построена на разности запирающих площадей...
RammRom 09-02-2017 14:28
Пока примерное видение пистолета переломки, объем накопителя 3.5 кубика плюс минирезик на 11.5 кубиков. Т.е. расчет на небольшое количество выстрелов. Как вариант в дальнейшем можно сделать карабин с добавлением большого резервуара в приклад
Serj777 09-02-2017 15:23
quote:Изначально написано RICCI: Он тяжёлый, ты заметил у меня пароноя и его быстрее разлохматит, бортик, надо капитально если замок то амбарный
C болтом тяжелее. Дело ваше. Оправка на резьбе, любых наточить сможете.
Serj777 09-02-2017 16:50
А на какой вы хотите вес выйти?
RICCI 09-02-2017 17:03
quote:Originally posted by Serj777: А на какой вы хотите вес выйти?
Чем меньше тем лучше.
RammRom 09-02-2017 17:26

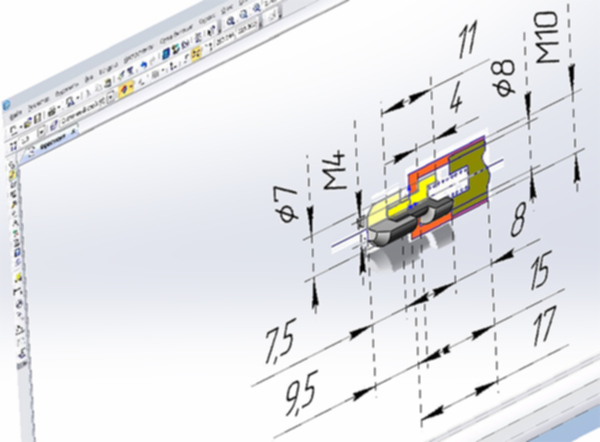

Мой пока по размерам такой, но возможно пара размеров изменится
RammRom 09-02-2017 18:08
какой максимально простой УСМ посоветуете при размещении в полости примерно 8х8мм или 10х10мм? А то что то в голову ничего не приходит....
Serj777 09-02-2017 18:29

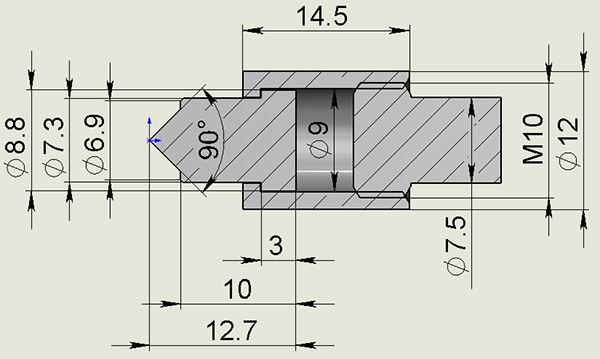

quote:Изначально написано RammRom: Мой пока по размерам такой, но возможно пара размеров изменится

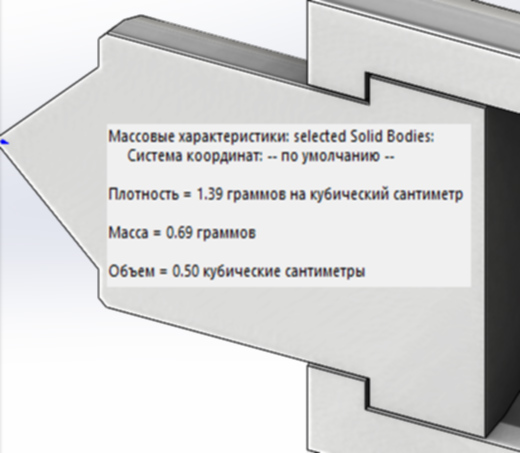

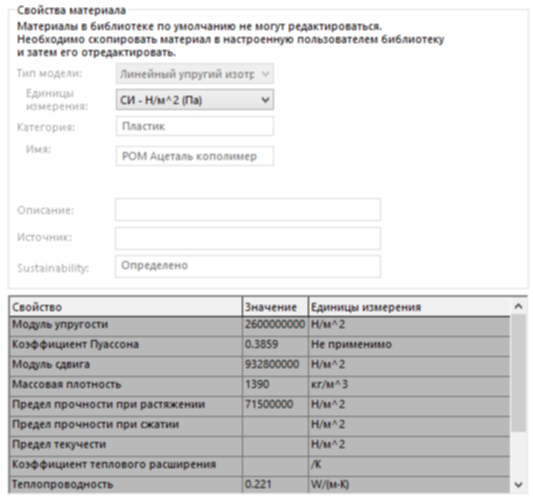

Капролошка 0,34гр 0,25 см3 + болт 1,71гр 0,22 см3
С чего у вас вес то стал меньше? А вот резьбой цеплять будет легко.
RammRom 09-02-2017 18:55
Вроде же общий вес увеличился? С учетом болтика 2.05гр против 0.69гр. Капролон возможно придется чуть больше по размерам делать, чтобы поверхность в противовес увеличить. Оранжевая деталька у меня будет из меди М1, есть медная трубка ф11 с толшиной стенки 3мм. Резьбу открытую, думаю, чем нибудь закрою. Так что вес может увеличиться. Но за этот вес я, в отличие от Алексея, пока не борюсь. Я пока больше настроен на стендовый вариант с возможностью относительно быстрой замены капролона
RICCI 09-02-2017 19:12
quote:Originally posted by RammRom: какой максимально простой УСМ посоветуете при размещении в полости примерно 8х8мм или 10х10мм
На шарике или штоке в теме конструктор есть он.
RammRom 09-02-2017 19:49
quote:Изначально написано RICCI: На шарике или штоке в теме конструктор есть он.
Я просто не могу представить, как они будут работать при условии автоматической зарядки клапанного устройства.
RICCI 09-02-2017 21:12
Точно автомат же но в 10 мм полость какой ты усм воткнёшь? или это окно?
Serj777 09-02-2017 21:15
quote:Изначально написано RICCI: Серёга если не трудно нарисуй то что я хочу с клапаном с простым две планки УСМом и карамыслом которое нажимает клапан когда крючок отпущен, в низу пробку на резинке что бы регулировать объём накопителя, я вижу в голове и эксцентрик даже на спусковом крючке который взаимодействует с коромыслом и открывает клапан для заполнения воздухом около клапанного пространства но нарисовать не сумею только если сделаю. Клапан будет из 110 поста так как он самый лёгкий только торчать должен из крышечки иначе его придётся уплотнять, тело копралон или пом не потребует дополнительных уплотнений и будет конусным для быстрого позиционирования по краям перепуска, тело ударника будет толще и на нём будет стоять резинка, передняя крышка под резьбой и резинкой, отверстие двухуровневое для объёма и ниже уровнем для ударника, в конце имеется резьба для фиксации пружины возврата и шайбы полиуретана, крышка с внутренней стороны острая шлифованная грань, с наружной стороны выемка для манжеты уплотнения, по лучшему вход надо разместить так что бы барабан одеть было проще. Вот, ну и много разного всего что я вижу но нарисовать не сумею только воплотить.
Не можешь бахнуть-сфоткай!
и его быстрее разлохматит, бортик, надо капитально если замок то амбарный
