quote:Изначально написано RICCI: Серёга не думал хубен нарисовать?
Железяку бы в руках подержать, обмерить узел и в размерах сделал бы, а так чего мучатся.
John JACK 18-01-2017 01:17
quote:Изначально написано Serj777: Нажав спуск, освобождается поршня. Она уходит под давлением влево.
Медленно и печально.
vovik5413 18-01-2017 14:18
Елы-палы, фффсех абнимаю - йа абалдел тока от того, что прочитал ники Вас горячо любимых Насрать на клапана - йа вних по-прежнему ни бум-бум и даже не бам-бам Здравы бутьте, бояре!
tancus 18-01-2017 16:57
quote: Здравы бутьте, бояре!
Настойка БОЯРЫшника? .. сильно плющит?
quote: Серёга не думал хубен нарисовать?
Так вот он - На самом деле обе схемы (представленная тут и Huben-овская), на мой взгляд, идентичны с разницей в тяни-толкай, ничего по сути не меняющей. Huben-овская чуть проще и впопудуйная.
unname22 18-01-2017 20:08
может лучше пойти по промежуточному варианту? Максимально разгруженный клапан и очень маленький электроударник?
RICCI 18-01-2017 20:59
А заместо дросселя тупо кран поставить незя да? как затянешь так и ссать будет.
Serj777 18-01-2017 21:47
quote:Изначально написано John JACK:
Медленно и печально.
Не должно быть удара. Так что медленно и правильно!
Serj777 18-01-2017 22:10
quote:Изначально написано tancus: На самом деле обе схемы (представленная тут и Huben-овская), на мой взгляд, идентичны с разницей в тяни-толкай, ничего по сути не меняющей. Huben-овская чуть проще и впопудуйная.
Тяни-толкай? У меня на эскизе толкай влево и шток отскакивай влево. На твоем эскизе толкай вправо, туда же отскакивает шток)) Суть не меняется.
Серега просил староверам оставить шток с перепуском. Так и сказал - только шток и перепуск оставь, а с остальным мудри как хочешь.
Serj777 18-01-2017 22:17
quote:Изначально написано RICCI: А заместо дросселя тупо кран поставить незя да? как затянешь так и ссать будет.
У Сереги сделана скоба Генри.
RICCI 18-01-2017 22:47
quote:Originally posted by Serj777: У Сереги сделана скоба Генри.
Да я заметил, на моей схеме клапан открывался для заполнения объёма взводом клапана вперёд.
tancus 18-01-2017 22:50
quote: У Сереги сделана скоба Генри.
Скоба Генри сделана у Генри, а у Серёги - скоба (без Генри) .. просто скоба
Можно патентнуть этот рычажок для наполнения накопителя и далее это будет называться - "Скоба Серёги"
Serj777 18-01-2017 23:35
quote:Изначально написано tancus: Скоба Генри сделана у Генри, а у Серёги - скоба (без Генри) .. просто скоба
)) В общем стильный рычаг для открывания клапана.
vovik5413 19-01-2017 10:48
Беатлонка карочи
John JACK 19-01-2017 16:05
quote:Originally posted by Serj777: Не должно быть удара.
Пуле это рассказать забыли. Она ж не дождётся пока ваш клапан соизволит открыться.
На серых картинках же — обычная самооткрывашка. Вариант с уплотнением в торец, открывается таки с ударом. Есть ещё вариант с уплотнением по диаметру, вон там шток может хорошо разогнаться ДО открытия клапана.
Serj777 20-01-2017 01:17

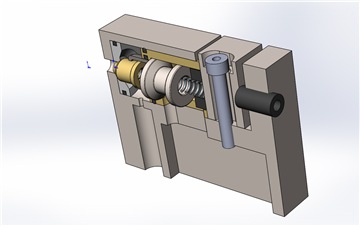

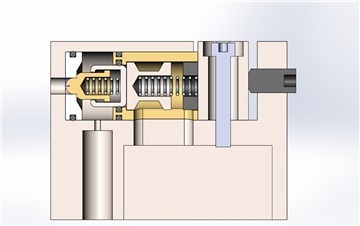

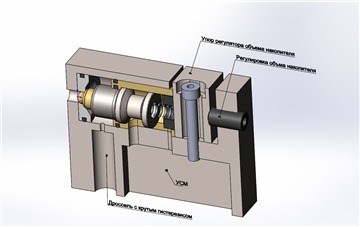

Кто то просил наэскизеть Хубна. Постарался заточить больше под токарку, а не ЧПУ 5D фрезер/
RUSSIAN BUBEN
RICCI 20-01-2017 11:01
А УСМ автоматический что бы ловить шептало.
DEN 54 20-01-2017 12:34
quote:Изначально написано Serj777: Постарался заточить больше под токарку
При нажатии на фото с радикала дрянь какая-то в комп лезет. Почему бы не заливать фото просто на ганзу, всё же работает и удобно.
Serj777 20-01-2017 13:10
quote:Изначально написано RICCI: А УСМ автоматический что бы ловить шептало.
Ага. Можно скопировать от заморского бубна, можно свой сообразить.
PS Для регулировки объема, болт злой должен быть. Например М12 + гайка рядом с УСМ. При диаметре: 20мм S=3,14см2 х на заредукторное 100АТМ = 314кг на срез 25мм S=4,9см2 х на заредукторное 100АТМ = 490кг на срез
Serj777 20-01-2017 13:12
quote:Изначально написано DEN 54:
При нажатии на фото с радикала дрянь какая-то в комп лезет. Почему бы не заливать фото просто на ганзу, всё же работает и удобно.
Ti-REX Кряжевского
