Итак, гость из Тайваня CyberGun Kalashnikov AK 47.
Производитель CyberGun, Тайвань.
Сайт производителя: http://www.cybergun.com/en/home/
Страница изделия: http://www.cybergun.com/en/products/product-line/airgun/kalashnikov/3495-kalashnikov-ak47.html

Основные характеристики:
Винтовка пневматическая газобаллонная.
Предназначена для тренировочной и развлекательной стрельбы сферическими стальными пулями.
Калибр 4.5мм (.177)
Дульная энергия не более 1.9Дж
Емкость магазина 19 пуль.
В качестве источника энегрии используются 12г баллоны СО2.
УСМ работает самовзводом.
Предохранитель флажковый неавтоматический.
Целик регулируется по вертикали.
Ствол стальной, гладкий.

Устройство и принцип работы:
Винтовка состоит из двух основных блоков: Сама винтовка и клапанный газобаллонный агрегат.
Винтовка включает в себя ствольную коробку, ствол и часть УСМ (спусковой крючок и шатун, являющийся по совместительству шепталом).
Клапанный агрегат включает в себя рядный магазин, клапан, узел поджима баллона и часть УСМ (курок и боевая пружина).
Клапанный агрегат является съемным и расположен в "рожке".
Спусковой крючок и шатун представляют собой, по сути, кривошипно-шатунный механизм. При нажатии на спусковой крючок происходт вращение кривошипа вокруг оси СК, а шатун начинает толкать нижнее плечо курка, тем самым взводя его. Затем, при взаимодействии шатуна со второй осью УСМ, шатун начинает уходить вниз и соскальзывает с курка. Курок срывается со взвода и наносит удар по штоку клапана.

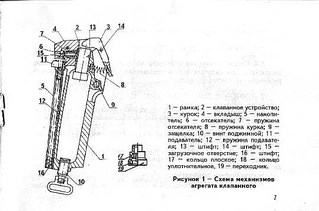

Устройство клапанного агрегата можно рассмотреть по схеме МР-841К:
click for enlarge 542 X 359 31,3 Kb picture
При подаче порции газа из клапана, в первую очередь начинает двигаться вперед отсекатель, преодолевая сопротивление пружины отсекателя. Выдвинувшись он перекрывает канал магазина, что позволяет избежать утечек газа через магазин, а также захвата струей газа следующей пули (сдвоенного выстрела). Затем, проходя через канал в отсекателе, газ начинает разгон пули в стволе. Когда давление газа между клапаном и отсекателем снижается, отсекатель возвращается в исходное положение под действием пружины и следующая пуля поднимается под действием пружины подавателя на линию ствола. Винтовка снова готова к выстрелу.

Примечание

Следует сразу оговориться, что данное изделие не является копией АК (АК47) или продуктом его распила.
Данное изделие изготавливается на основе китайского автомата Тип56 позднего выпуска. http://world.guns.ru/assault/as49-r.htm
Название "АК 47" - всего лишь маркетинговый ход производителя.
По сути является полным аналогом винтовки Юнкер-3, производившейся до недавнего времени Ижевским Машиностороительным Заводом (Концерн "ИЖМАШ")
http://www.izhmash.ru/rus/
Далее по тексту винтовка для краткости будет именоваться Юань в честь великого китайского полководца Ли Юаня и Юнкера-3.

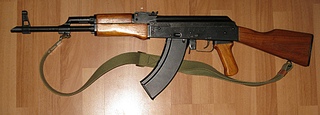

Внешний осмотр.

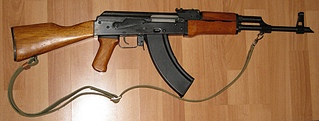

click for enlarge 1024 X 388 195,7 Kb picture click for enlarge 1024 X 368 181,9 Kb picture

Внешний осмотр оставляет весьма положительное впечатление.
Собран Юань очень аккуратно, никаких люфтов, перекосов и прочих артефактов.
Изготовлен полностью из вороненой стали. Приклад, рукоятка, цевье и накладка газовой камеры - дерево, также весьма аккуратное.

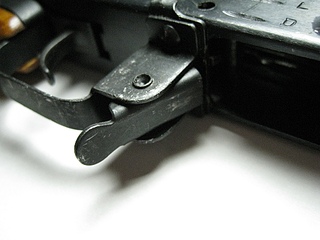

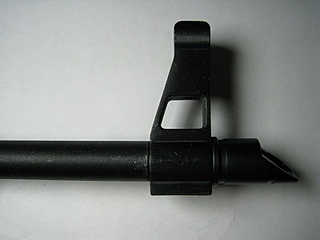

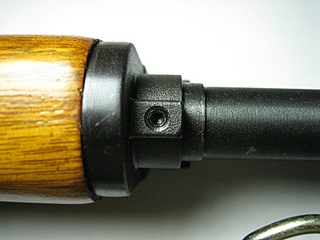

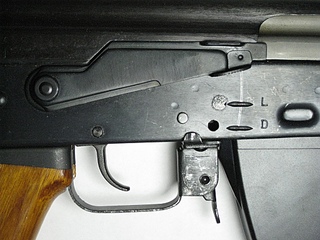

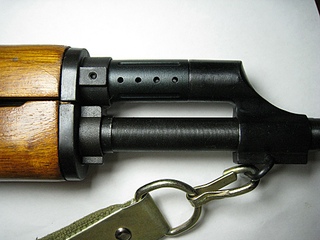

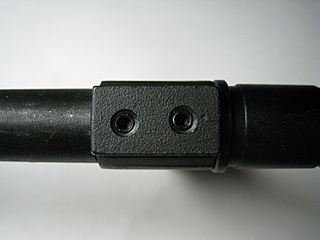

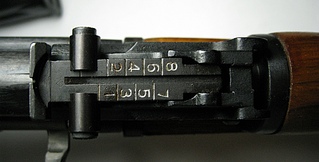

Несколько фото интересных мест:

click for enlarge 1024 X 768 382,0 Kb picture click for enlarge 1024 X 768 278,0 Kb picture
click for enlarge 1024 X 519 221,8 Kb picture click for enlarge 1024 X 768 324,5 Kb picture
click for enlarge 800 X 600 132,4 Kb picture click for enlarge 800 X 600 145,0 Kb picture

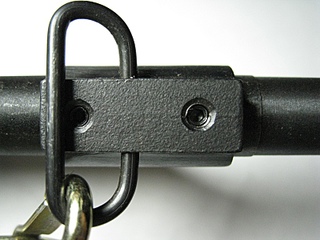

click for enlarge 800 X 600 179,2 Kb picture click for enlarge 800 X 600 166,8 Kb picture

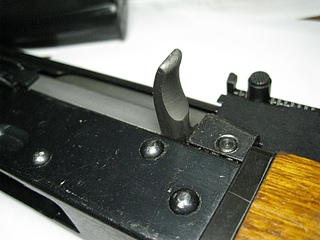

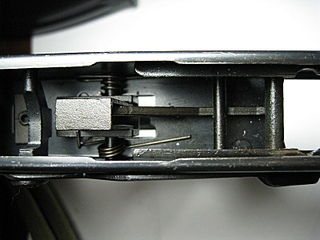

click for enlarge 1024 X 768 329,1 Kb picture click for enlarge 800 X 600 177,4 Kb picture

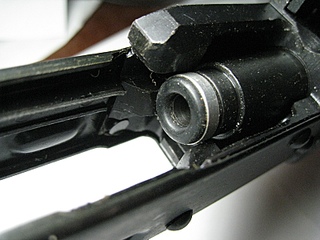

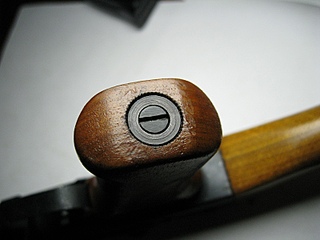

click for enlarge 800 X 600 198,3 Kb picture click for enlarge 800 X 600 149,6 Kb picture

Юань полностью лишен каких либо надписей, т.е. нет ни указания калибра, ни названия, ничего. Только номер, оставшийся на коробке, доставшейся сабжу от автомата Тип56. Большие цифры "56" как бы намекают.

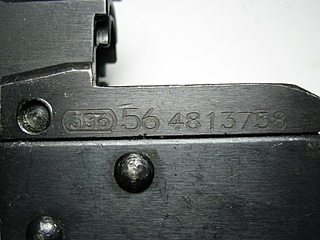

click for enlarge 800 X 600 198,1 Kb picture

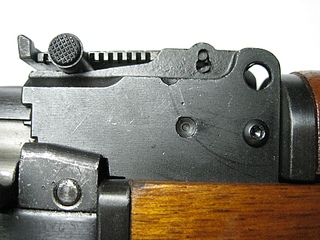

Как мы видим, отсутствует замыкатель газовой трубки, причем, судя по характерной борозде, он там был, но, видимо, в прошлой жизни изделия. Вместо него газовая трубка фиксируется двумя винтами (и это еще не всё, подробнее при разборке).

click for enlarge 1024 X 768 365,4 Kb picture

Крышка коробки фиксируется стандартно для АК-образных.

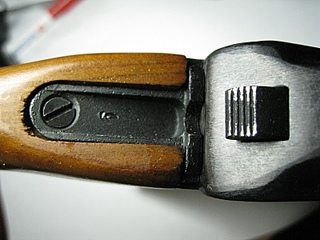

click for enlarge 800 X 600 197,3 Kb picture

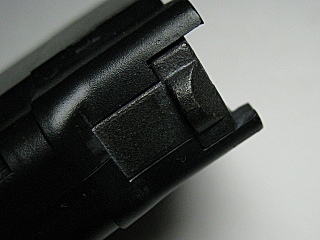

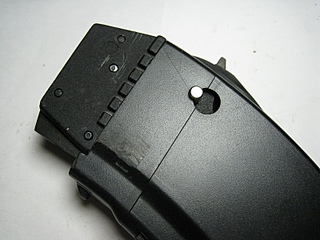

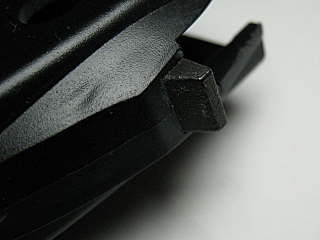

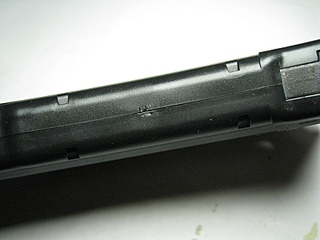

Корпус магазина изготовлен из пластика, состоит из двух склеенных половинок, однако зацепы стальные. Фиксация клапанного агрегата осуществляется аналогично Юнкеру-3(2).

click for enlarge 800 X 600 158,8 Kb picture click for enlarge 800 X 600 199,1 Kb picture
click for enlarge 640 X 480 102,0 Kb picture click for enlarge 640 X 480 122,2 Kb picture

На место штатного корпуса магазина очень просится металлический ребристый отечественного производства.

Теперь о клапанном агрегате.

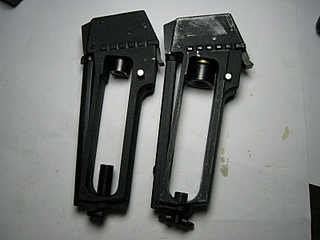

Клапанный агрегат является полным аналогом агрегата МР-841К производства Ижевского Механического Завода (ИМЗ "Байкал") http://www.baikalinc.ru/ .

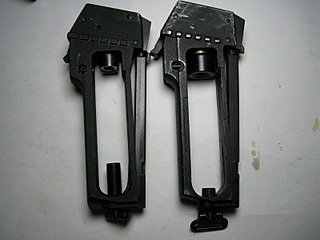

Отличие только в рассположении одного штифта. (слева агрегат Юаня, справа МР-841К)

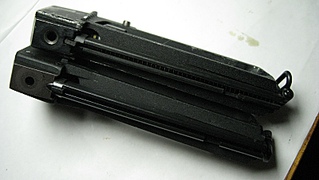

click for enlarge 800 X 600 164,5 Kb picture click for enlarge 800 X 600 162,4 Kb picture
click for enlarge 399 X 800 142,0 Kb picture click for enlarge 800 X 452 136,1 Kb picture

Агрегаты полностью совместимы и взаимозаменяемы. Что не может не радовать.

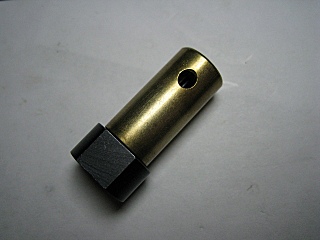

Клапан:

click for enlarge 640 X 480 92,1 Kb picture click for enlarge 640 X 480 90,2 Kb picture

Тут всё понятно, даже развинчивать нету смысла. Так что с ЗИПом никаких проблем не будет. Единственное отличие от российского аналога - возможность быстрой замены иглы прокола баллона, которая, кстати, присутствует в ЗИПе к изделию.

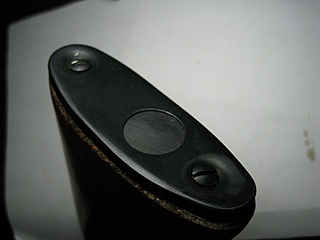

Приклад имеет отделение для пенала с принадлежностью, однако самого пенала обнаружено не было, равно как и пружины его выбрасывающей.

click for enlarge 800 X 600 134,2 Kb picture

Разборка

А вот тут начинается самое интересное!

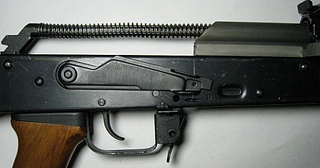

Утапливаем кнопку фиксации крышки коробки и снимаем крышку.

click for enlarge 1024 X 538 251,2 Kb picture

Извлекаем возвратную пружину и "затворную раму".

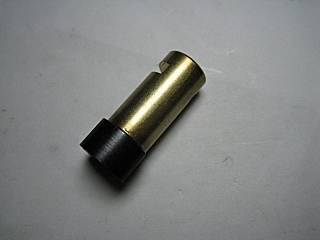

Кстати, о "затворной раме". Она состоит из двух частей - рамы и обрезка газового поршня, соединенных на резьбе.

click for enlarge 800 X 192 49,5 Kb picture
click for enlarge 640 X 480 90,0 Kb picture

Интересный момент: Внутри того, что должно было быть затворной рамы нет следов фрезы, как на таковой у Юнкеров. Складывается впечатление, что данную деталь отливали специально для Юаня. Из стали, попрошу заметить.

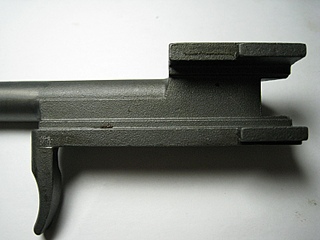

click for enlarge 800 X 600 157,5 Kb picture

До этого момента всё было понятно и знакомо, а вот дальше всё не так просто.

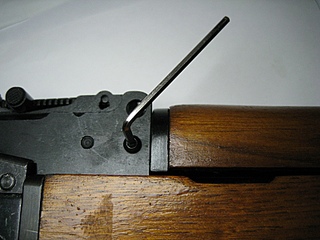

Для начала нужно выкрутить винты удерживающие газовую камеру (ключи идут в комплекте с винтовкой)

click for enlarge 800 X 600 187,1 Kb picture

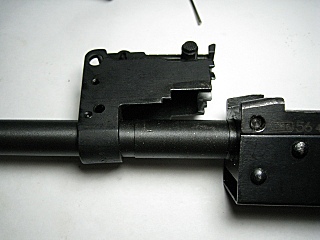

Однако, газовая камера по-прежнему не снимается, хотя и начала болтаться.

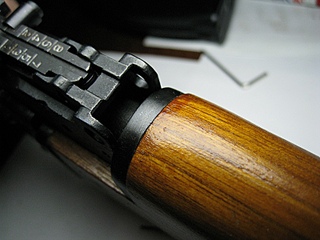

click for enlarge 800 X 600 181,5 Kb picture

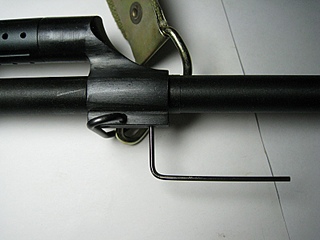

Чтобы ее снять ее нужно подать вперед (пара минут напилинга это исправляет: надо чуть укоротить торчащую часть газовой камеры. Хотя, возможно, не на всех экземплярах есть такая проблема), однако вперед ее сдвинуть мешает газоотвод... Значит, нужно сдвинуть газоотвод! Он закреплен на стволе двумя винтами. Кстати, канала в нем нет, равно как и следов внутренней обработки. По всей видимости, это только заготовка газоотвода.

click for enlarge 800 X 600 152,6 Kb picture click for enlarge 800 X 600 168,9 Kb picture

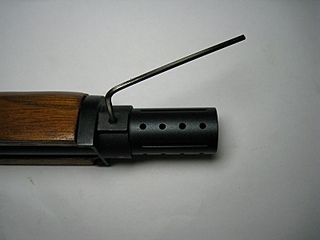

Открутив еще пару винтов, можно этот узел тоже расщипить на кучу мелких деталюшек. Это значительно облегчает процесс замены накладки газовой камеры, если возникнет такое желание.

click for enlarge 800 X 600 131,3 Kb picture click for enlarge 800 X 600 163,7 Kb picture

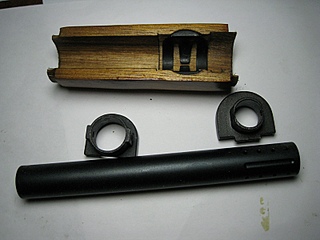

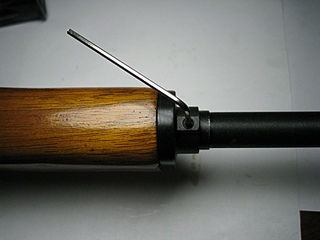

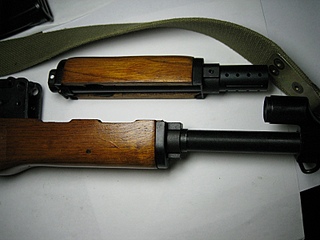

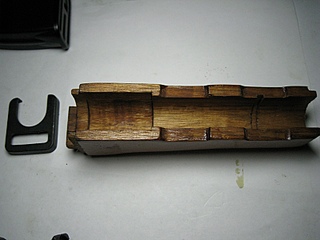

Далее цевье. А вот таки тоже надо ослабить винт и сдвинуть переднюю стальную муфту.

click for enlarge 800 X 600 151,7 Kb picture click for enlarge 800 X 600 151,6 Kb picture

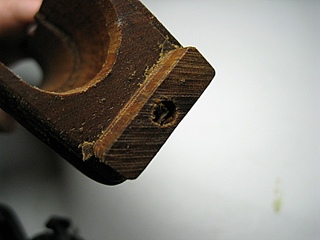

Кстати, в цевье имеется канал для шомпола. Видимо, цевье унифицировано для нескольких модификаций боевого предка, а также свидетельствует о том, что дерево тоже таки с вполне себе настоящего китайского автомата.

click for enlarge 800 X 600 149,7 Kb picture

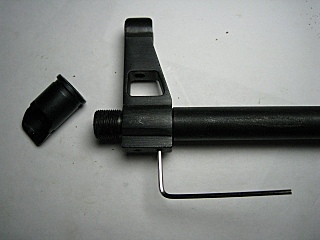

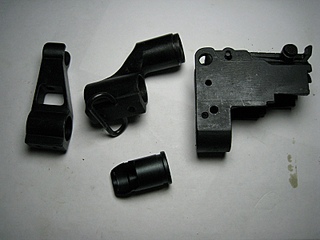

Далее при помощи шестигранного ключа можно снять со ствола абсолютно всё! Сам ствол держится на штифте. Выбивать пока не стал.

click for enlarge 640 X 480 119,9 Kb picture click for enlarge 640 X 480 100,8 Kb picture
click for enlarge 640 X 480 96,8 Kb picture click for enlarge 800 X 600 153,2 Kb picture

Компенсатор на резьбе, изготовлен, по всей видимости, из дюрали (единственная не стальная деталь). Что интересно, при завинчивании до упора встает в правильное положение.

Такое решение крепления всего винтами на первый взгляд может показаться малонадежным, однако всё сидит очень плотно и жестко, а возможность полной разборки будет весьма полезна любителям внешнего тюнинга, ибо можно обойтись без болгарки и кувалды. Для пущей сурвости можно, конечно, установить отсутствующие штифты и местами подварить, но, на мой взгляд, это лишнее.

А теперь попробуем сравнить Юань и Юнкер-3
Конструктивно они идентичны, но вот внешние различия присутствуют.

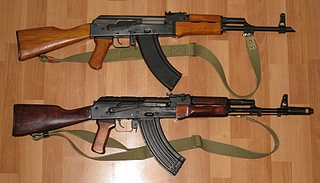

click for enlarge 1024 X 586 286,4 Kb picture

Для сравнения взят Юнкер-3 в варианте с фиксированным прикладом производства ООО Легион http://www.izhmash.ru/rus/product/legion.shtml

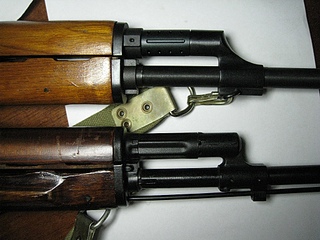

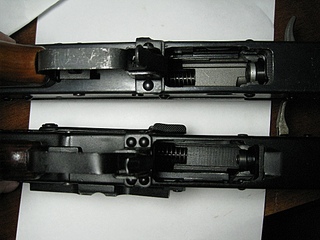

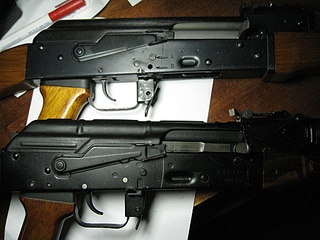

Тут, я думаю, комментарии излишни, всё видно на фото. (вверху Юань, внизу Юнкер)

click for enlarge 800 X 864 240,5 Kb picture click for enlarge 1024 X 768 376,4 Kb picture
click for enlarge 777 X 1024 370,2 Kb picture click for enlarge 1024 X 955 385,6 Kb picture
click for enlarge 1024 X 768 376,4 Kb picture click for enlarge 1024 X 768 338,8 Kb picture

Что касается совместимости деталей.
Полностью совместимы с Юнкером и подобными (без доработок и напилинга):
- крышка ствольной коробки
- переводчик (тут предохранитель)
- УСМ
- "затворная рама"
- возвратная пружина
- прицельная планка
- приклад
- рукоятка
- накладка газовой камеры
Условно совместимы (требуют небольшой подгонки):
- цевье
Например, без каких-либо трудностей ставится пластик от ММГ-АК74, надо лишь чуть-чуть подогнать цевье, что делается за две минуты и не лишает цевье возможности установки обратно на ММГ или Юнкер.

Отстрел

Используются:
12г баллончик UMAREX
Пули сферические омедненные ГПЗ
Хронограф ИБХ-713
Отстрел проводится при комнатной температуре с интервалом 5 секунд между выстрелами.

График отстрела:
(скорость указана в м/с)
click for enlarge 1101 X 404 80,6 Kb picture
Резкие скачки скорости соответствуют моментам перезарядки (интервал больше, баллон успевает нагреться).
Сдвоенных выстрелов не замечено.

Что касается кучности Юаня, то серия из 50 выстрелов с интервалом 5 секунд между выстрелами уложилась в монету 5 российских рублей на расстоянии 12м в помещении. Что для самовзводного шароплюя не так уж плохо.

Что касается внешнего вида, то с минимальными капиталовложениями и минимальным приложением труда Юань приводится к вот такому виду (уже более-менее соответствующему автомату Тип56, кроме штыка).

click for enlarge 1024 X 768 412,3 Kb picture

Нужно только поставить на место замыкатель газовой трубки и заменить родной пластиковый корпус магазина на корпус магазина советского производства. Ну и недостающую третью ось, конечно.
Оставшиеся отверстия от винтов можно заварить, замазать, залепить жевачкой, в общем зависит от фантазии =)

____________________________________________________________________
Особая благодарность выражается AlienShooter за помощь в приобретении Юаня.

Kalash1
28-9-2010 06:23
ай молодцом...
ждем продолжения
Не пробовал часть детали юнкера и юаня взаимозаменить? Ну там крышки СК махнуть?
Whisper_X
28-9-2010 08:27
Как всегда: отчет на высоте!
Мои поздравления с покупкой!
Mixamarket
28-9-2010 08:34
quote:
Originally posted by Greenthomb:

Для сравнения взят Юнкер-3 ...
Тут, я думаю, комментарии излишни. (вверху Юань, внизу Юнкер)



А Юань красивше
Отличное описание... ждем отстрела.
Сержант 87
28-9-2010 21:03
Зиленый! Поздравляю с хорошей покупкой! Удачных выстрелов!
Спасибо за замечательный и информативный обзор! Уже заинтересовался таким же Юанем
SHTIRLITZ
29-9-2010 13:25
Greenthomb, хороший обзор, спасибо!
P.S. А наш Юнкер все равно лучше....
puukko_97rus
30-9-2010 18:00
Интересно было бы и об АК-74 от CyberGun почитать, тем более, что они в одну цену с Юанем. :-) Хотя всё равно дороговатая игрушка получается...
Сержант 87
30-9-2010 22:44
quote:
Originally posted by puukko_97rus:
Интересно было бы и об АК-74 от CyberGun почитать, тем более, что они в одну цену с Юанем. :-) Хотя всё равно дороговатая игрушка получается...

Где ты видел этот АК74 от тайваня? Впервые слышу.

Mas74
1-10-2010 08:07
quote:
Тема: Kalashnikov AK 47 [CyberGun Тайвань]
Greenthomb

Итак, гость из Тайваня CyberGun Kalashnikov AK 47.
Производитель CyberGun, Тайвань.
Сайт производителя: http://www.cybergun.com/en/home/
Страница изделия: http://www.cybergun.com/en/products/product-line/airgun/kalashnikov/3495-kalashnikov-ak47.html


quote:
Далее по тексту винтовка для краткости будет именоваться Юань в честь великого китайского полководца Ли Юаня и Юнкера-3.

quote:
puukko_97rus posted 30-9-2010 18:00

Интересно было бы и об АК-74 от CyberGun почитать, тем более, что они в одну цену с Юанем. :-) Хотя всё равно дороговатая игрушка получается...



quote:
Сержант 87 posted 30-9-2010 22:44

Где ты видел этот АК74 от тайваня? Впервые слышу.


Жаль, что мы так и не услышали доклад начальника транспортного цеха!

puukko_97rus
1-10-2010 12:19
А в поисковике лениво было набрать "cybergun ak 74"? :-) Но, по ходу, это для страйкбола. :-( Так что прошу прощения, я не обратил внимания на энергию - 0,8 Дж...

Mas74
1-10-2010 14:37
quote:
Originally posted by puukko_97rus:

puukko_97rus


puukko_97rus, мы с вами одно и то же читаем? Автор описывает "Kalashnikov AK 47" производства "CyberGun", Тайвань с дульной энергией 1.9Дж и калибром 4,5 мм. Информация об этом вынесена в заглавие темы. Приведены паспортные характеристики модели. Дана ссылка на сайт производителя.

Как вы с Сержантом 87 умудрились прочитать обзор и не увидеть что именно рассматривается? Где здесь вы видите, что рассматриваемый образец предназначен для страйкбола? Где в обзоре есть цифра 0,8 Дж?

Судя по тому, что вы не поняли приведенную мной цитату о "начальнике транспортного цеха", делаю вывод, что в современной российской школе вообще не учат читать.

Капитан Очевидность, где ты? Я сделал твою работу.

Ozi
1-10-2010 14:49
Эхххх.... Зиленый, чтож ты за человек? Я бы щас завалил вопросами!
Так нет же, писать не буду, в обсуждениях учавствовать тоже не буду....
Короче ждем острела
ZiGGfriDD
1-10-2010 19:50
Похоже хитросделанные жители поднебесной подглядели, как обстоят дела с ТТ и как он превращается в 656. И решили - не валятся же их "типам56" на полке...
Хороший отчёт, с картинками)))
dr.clic
2-10-2010 13:37
вай-вай зилёный молоток!!!аш желание пробудилось купить
но ждем второй серии

------------------
Ничто так не укрепляет веру в человека, как моментальная 100% предоплата

puukko_97rus
2-10-2010 15:59
quote:
Originally posted by Mas74:

Как вы с Сержантом 87 умудрились прочитать обзор и не увидеть что именно рассматривается? Где здесь вы видите, что рассматриваемый образец предназначен для страйкбола?



А почему бы тогда отчёт про АК-47 не поместить сразу в раздел "AirSoft"? Ведь там про страйкбол пишут?
dr.clic
2-10-2010 16:55
quote:
Originally posted by Greenthomb:

Что касается кучности Юаня, то серия из 50 выстрелов с интервалом 5 секунд между выстрелами уложилась в монету 5 российских рублей на расстоянии 12м в помещении. Что для самовзводного шароплюя не так уж плохо



Спасибо зиленый, теперь желание моё подтверждено
Буду копить по айргунеровскому подходу-голодом сидеть буду но новую пневму куплю
Ignat
19-10-2010 19:29
Недавно подержал в руках оный девайс.

Впечатления противоречивые.

С одной стороны, сделан явно аккуратнее Юнкера, никаких тебе "саёжных коробок", даже дырка под столь полезную любителям аутентичности третью ось УСМ уже есть. Оба положения флажка-переводчика есть, нет лишних надписей и т.п.

НО! Тем, кто хоть немного в АКМоидах разбирается, видно, что это не отечественный АК. Особенно сильны расхождения в ствольной части: там где приливы должны быть, сама газовая трубка и т.д.

Да и просто мелочами отличается. Коробка органолептически из более тонкого металла сделана (хотя и не поручусь, но так кажется), сам корпус пластикового магазина тоже, наверное, от китайского тип56, но на советские магазины не похож, пластик другой. Про дерево вообще молчу - да, у китайцев и на боевых оно же, но на отечественном такого никогда не было...

В общем, кому надо просто что-то АК-подобное, неплохо стреляющее прямо "из коробки" - китаец весьма интересный вариант для покупки. Кому же нужен именно отечественный АК - придётся искать "правильный" Юнкер или тюнить ММГ.

------------------
Жизнь хороша, если есть ППШ!

b4now
19-10-2010 19:41
А нафига китайцам для игрушки копировать совецкий АК-47? Похож - и ладно. Мировая обчествонность и от такого напрудит в штаны от радости.
conway
21-10-2010 18:53
Так все же что это? Стреляющий ммг или больше стреляющая бутафория?
Ignat
21-10-2010 19:13
Это стреляющий ММГ китайского тип56

Притом судя по отзывам, стреляет оно куда веселее Юнкера-3 (в варианте "из коробки").

------------------
Жизнь хороша, если есть ППШ!

Видеоролики
Cybergun Mini UZI CO2 BB Gun Chronograph and Full Auto Shooting TestSwiss Arms Tanfoglio Limited CustomCybergun Sig Sauer P226 X5 CO2 BB-gun
Самые новые добавления в архив Diana MAUSER K98
FX Crown
ИЖ-38 пружина просела. Чем заменить?
из винтовки иж60 - пистолет
Gorilla Sport Bullpup
Похожие темы CyberGun GSG 92 Автоматческий СО2 пистолет
CyberGun Tanfoglio Limited Custom CO2 BB Gun
Kalashnikov AK 47 [CyberGun Тайвань]
Mini UZI blowback [Cybergun, Тайвань]
KWC SIG SAUER SP 2022
Страницы:  [1]  2  3  4  5  6  7  8  9  10  11  12  13  14  15
Следующая    Последняя
Все темы Greenthomb

  Начало Документация Фирмы/Сайты Фото/голоса птиц Определитель Звуки Реклама Обратная связь FAQ в начало страницы

2006-2019 topguns.ru   ver. 16.1    redesign & programming lebedev.com

Rambler's Top100
