Если есть возможность, сделай модель из пенопласта. Картон не даёт полного представления о удобстве, проходил на собственном опыте. Мне кажется, спусковой крючок слишком близко к рукоятке и, как верно заметил georgius, если планируется оптика - подумай о щеке.
Nik13th 09-03-2011 18:05
Будет цельный лист фанеры в 1см толщиной + стекло с эпоксидкой для формовки. На стволе будет интегрированый мега саундмодер из стальной трубы для баланса. Закончу это и приступлю к изготовлению цельного ложа из фанеры.
kaarel 09-03-2011 18:48
Посмотри, как я делал . Может, что найдёшь для себя полезного.
sman.67 09-03-2011 21:16
Скоба СК из ложки - это стильно получилось.Мне понравилось!
kaarel 09-03-2011 23:24
Очередная мысль по замене станков наноколенными технологиями Те, кто стреляет с диоптром, знает, что без проставки под диоптр, которая его поднимает, вывести СТП в центр мушки практически невозможно. Поставка нужна миллиметров 5 толщиной, тогда у диоптра будет достаточно поправок для стрельбы на разные дистанции. Изготовление пятимиллиметровой проставки сопряжено с определёнными технологическими трудностями, обычно проставка получается выше и снова встаёт проблема - теперь не хватает высоты мушки. Предлагаю зайти с другой стороны: сделать регулируемую по высоте мушку. Как это получилось у меня - смотрите на фото. Эстетов от оружия прошу не волноваться, я не могу делать красиво.
У меня основание мушки крепится не на ствол, а на надульник, но сути это не меняет. Для изготовления регулируемой мушки я использовал основание с длинной перемычкой, в ней как раз можно разместить все крепёжные элементы.

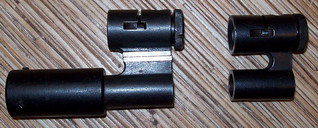

Взрыв-схема
Сначала распилил основание мушки на две части. Отверстие с резьбой М6, в которое закручивался винт крепления основания к стволу, использовал для стяжки половинок между собой. В верхней половине резьбу срезал сверлом Ф6, сверлом Ф9 через родное отверстие сверху сделал конусное углубление на внутренней части под шляпку стяжного винта.
Стянул разрезанные половинки. Тонким сверлом через щель для вставки мушки просверлил обе половинки насквозь для установки направляющего штифта. Разобрал.В нижней половине основания просверлил отверстие Ф5, установил на надульник и засверлил лунку на надульнике для крепёжного винта. Нарезал в отверстии резьбу М6 для винта крепления к стволу.
Сделал две прокладки для подъёма мушки на нужную высоту. Меняя прокладки я могу изменять высоту установки мушки над осью ствола.
Для тех, у кого нет проставки под диоптр. Вам нужно не поднять, а опустить мушку. Для этого недостаточно просто распилить основание на две половины, необходимо ещё срезать с основания миллиметра 4, там должно остаться достаточно "мяса" для крепления.
GoGius 10-03-2011 09:44
Проставки нет, поэтому думал замутить такое... но основание мушки в единственном экземпляре у меня, да еще и с узкой перемычкой - не решился пилить.
Abreck 10-03-2011 12:13
Еще добавлю. Имеем высоту мушки над осью ствола 28-29мм, Длина прицельной линии 50-55см. В калькулятор вбиваем свои параметры и, для двух крайних дистанций смотрим на траекторию пули в нулевой точке (угол оси ствола относительно оси прицеливания - там есть параметр slope в удобных единицах см/м)
Картинки:
Пересчитываем под нашу линию прицеливания (55см) и высоту мушки (29мм)получаем: для дистанции 30м высота оси диоптра 33мм (+4мм к высоте мушки) для дистанции 10м - 31,5мм (+2,5мм к высоте мушки)
Без проставки диапазон хода диоптра 17-25мм от оси ствола.
Или от высоты диоптра можно аналогично высчитать минус высоты мушки.
Nik13th 10-03-2011 15:31
Чувствую что хрон все таки нужен...
docalex_rpt 10-03-2011 20:57
quote:Originally posted by Nik13th: хрон все таки нужен...
и стамеска. И это только самое начало .
Nik13th 10-03-2011 21:52
Электро лобзик, ПВА, старые тапочки, рашпиль, сверла, старая удочка, и кажется еще что то забыл :-"
sman.67 11-03-2011 17:59
Эл.лобзик,дрель с шарошками,сверла,болгарка с насадками под шкурку. Желательно дремель.Трубкой подходящего диаметра с наклеенной шкуркой я полость под компрессор доводил и под ствол.Фанеру эпоксидкой склеивал. А зачем удочка,не понял.
sanja 11-03-2011 18:27
Уважаемые форумчане, отличается ли ложе ИЖ 60 плистик и металл?, по край ней мере посадочное место под металл/пластик?
Пал/Бор 11-03-2011 18:40
quote:Originally posted by sman.67: А зачем удочка,не понял.
Сидишь,на поплавок смотришь,ДУМАЕШЬ.
docalex_rpt 11-03-2011 18:57
quote:Originally posted by sanja: отличается ли ложе ИЖ 60 плистик и металл?,
Отличается, но в ложе для пластика металл-коробка становится без переделок. Если наоборот - то в ложе надо дополнительно выбирать место для "бобышек" около осей УСМ( усилители такие на пластиковой коробке) .
sanja 11-03-2011 21:23
Огромное СПС
Nik13th 12-03-2011 09:39
Из кусков удочки думаю направляющую в пружину сделать. Вчера достал фанеру, не айс конечно но на халяву 15мм 5сл мебельная. Набросаю новые эскизы и за роботу. П.с. Как вам моя новая аватара?
Comm 12-03-2011 13:35
а что на ней? человек после взрыва РГД-5 в правой руке?
sman.67 12-03-2011 19:34
quote: Сидишь,на поплавок смотришь,ДУМАЕШЬ.
Я не рыбак,но хобби это понимаю.
quote: Из кусков удочки думаю направляющую в пружину сделать.
В свой ижик делал наружную направляющую из ручки от щетки половой.Пластик поверх трубки наплавлен,он срезается,а диаметр оставшейся тонкостенной трубки как раз подходит.Вообще удочка неплохо,тоже под конус,как и внутренняя стенка поршня.Если и карбон еще...
Nik13th 13-03-2011 12:18
Не карбон конечно, обычная старенькая телескопичка конусная. Возьму пружинку от гх, сделаю ложе и буду юзать как счастливый аппер
WRCMaN 13-03-2011 10:26
Поздравьте едет ко мне еще один ижик ЗМЗ 95 года потихоньку неспеша апну как первый и пускай лежит в коробочке "про запас".Отличная машинка раньше была,взяли и пластиком испортили кстати посоветуйте пули покучнее..Гамо про магнум не нравятся(разброс по диаметру башки очень большой,то четкие нарезы то совсем нет) нужны плоскоголовые и круглоголовые..
