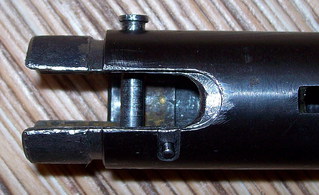

А ты перепуск с пробкой согласовал? Чтобы он не выступал больше 1мм на боковую рабочую поверхность? В гамовской манжете кромка впереди и если соскальзывает за край перепуска, то добра не жди Добрый день! Совершенно верно,так и есть,у Петрухиной манжеты,кстати,кромка тоже чуть впереди.Перепуск у меня миллиметра на два в компрессоре.Пока не хочется с пробкой заморачиваться.А так,наверное,другую точить придется,или родную дальше забивать и обваривать. Обещанное фото тяги
Пружина ГХ440,24 витка в компрессоре.Под нерасточенный задник.
WRCMaN 05-03-2011 14:09
Сделал за 5 минут диоптр и пострелял на 7метров дома..12мм по краям неплохо для такого диоптра позже сделаю нормальный...
Nik13th 05-03-2011 15:14
Сман - спасибо, поможет в будущем . Как я понял ключ точится по аналогии со стандартной тягой... А калифорнийский кондор не любит помидоров- к стати о птичках : как диоптр сделать?
Стивен 05-03-2011 15:45
Диоптр лучше не делать, а купить готовый, старого советского производства! Цена ему 1-2 т.р. Зато будет точность и никакого гемора!!!
sman.67 05-03-2011 15:53
quote: Как я понял ключ точится по аналогии со стандартной тягой...
Обычный рожковый ключ,старый,вот не помню только размер,вроде 24 на 27.Пилишь болгаркой на четыре части и из любой делай аналог родной тяги.У DOCALEXA смотри вариант со сваркой.В ссылке про увеличение хода поршня.Меньше пилить придется. Удачи!
Андрей Иванов 06-03-2011 10:01

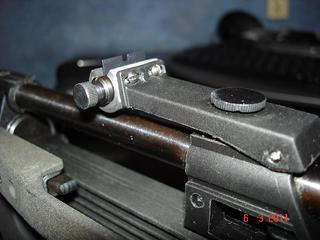

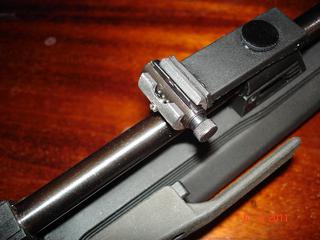

Ранее поднимался вопрос о установке целика от Мр-521 на иж. Вот мой вариант. Переходник в дальнейшем завороню.
WRCMaN 06-03-2011 11:19

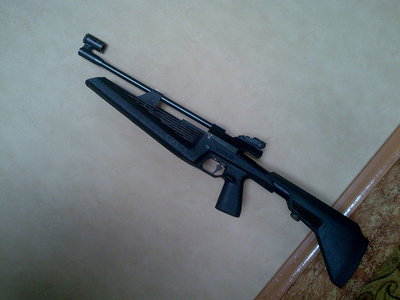

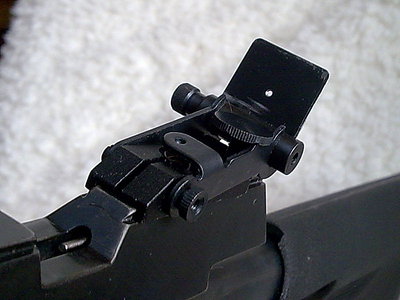

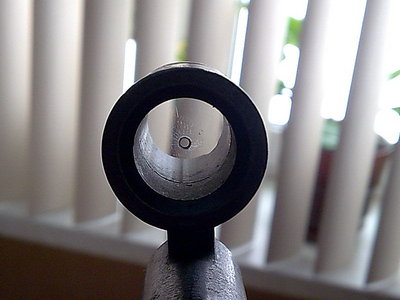

вот диоптр за 5 минут.Пострелял - понравилось
kaarel 06-03-2011 13:07
quote:Originally posted by WRCMaN: вот диоптр за 5 минут.
Два замечания: 1. Плоскость пластины на муркином целике с отверстием неплохо было бы сделать параллельной плоскости мушки 2. Явно мало отверстие мушки, каков диаметр? В какую цель стреляешь? Глянь .
WRCMaN 06-03-2011 13:16
quote: Плоскость пластины на муркином целике с отверстием неплохо было бы сделать параллельной плоскости мушки
Особенность целика выставить вертикально нереально...Подогну пластину спасибо за поправку!
quote: Явно мало отверстие мушки, каков диаметр? В какую цель стреляешь?
1.2мм стрелял по бумажке в темный круг 7мм вполне удобно но это на 7 метрах..Планирую так же плинк по крышечкам и зажигалкам..
@lexandr 06-03-2011 21:29
А ствол короткий или мне кажется?
Стивен 06-03-2011 21:30
Наверное все-таки подрезан!
WRCMaN 06-03-2011 22:13
quote: А ствол короткий или мне кажется?
ствол ровно 300мм от коробки
kaarel 06-03-2011 23:01

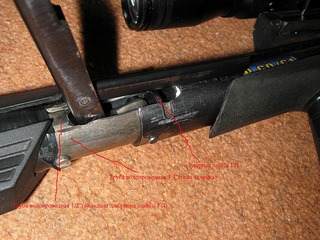

Краткая инструкция для желающих металлический задник, но не обладающих доступом к металлорежущим станкам. Разработана на основе идеи Ка-50. Потребуются: кусок трубы 1/2", кусок трубы 3/4", наждак, дрель, болгарка, напильники, тиски, свёрла, терпение и труд Суть видна из фото, техпроцесс вкратце: Отрезать нужной длины кусок 3/4" трубы для основания, внутрь забить до кусок 1/2" трубы. По моим расчётам для целой муркиной пружины малая труба должна быть утоплена на 24 мм от внутреннего края большой. Рекомендую оставить торчать сантиметра на три малую трубу из большой, удобно за неё держать и зажимать при обработке. Далее я хотел нарезать резьбу сквозь обе трубы для их фиксации друг относительно друга, но от торопливости метчик сломался. Ну и ладно, его я и оставил вместо винта. Самым сложным для меня было ободрать 3/4" трубу снаружи так, чтобы она плотно влезла в цилиндр винтовки. Наждак и напильник с постоянной примеркой и замером штангенциркулем помогли мне с этим справиться. Вставляем заготовку в цилиндр, размечаем отверстия под штифт рычага взвода, вынимаем, сверлим. Снова вставляем, размечаем пазы для рычага. Болгаркой и напильником пропиливаем пазы. Я делал паз с одной стороны больше, чем с другой. На рычаге стачиваем зубья и немного мяса, чтобы он поместился внутрь задника. Примеряем, доводим до кондиции. Вставляем, размечаем место под маленький штифтик, держащий задник при сборке винтовки, пока не вставлен штифт рычага взведения. Сверлим, забиваем в натяг подходящий штифтик. Можно кусочек хвостовика сверла на одну-две десятки больше того, которым сверлили под него отверстие. Аккуратнее зажимайте в тиски при обработке, трубы достаточно мягкие и гнутся. Подогнанный задник у меня стал немного овальным и перестал входить в цилиндр. Пришлось сжать в противоположном направлении для придания круглой формы. А теперь слайды:
Задник специально сделан таким коротким, ижик будет в самодельном ложе.
Ka-50 06-03-2011 23:18
quote:Originally posted by kaarel: Разработана на основе идеи Ка-50.

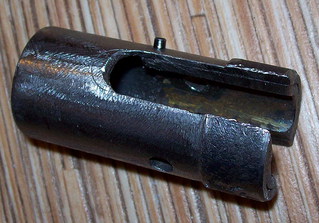

Сделал все-таки? Добавлю: поскольку водопроводные трубы имеют приличные допуски, труба 3\4 (25мм наружки) может войти в компрессор без обработки с минимальным зазором, как это было у меня. Вкладыш из 1\2 нужен только, если у вас ГП , т.е. для упора центрирующей шайбы. А если витуха, то можно обойтись поперечным резьбовым штифтом М5, а под пружину подложить 50коп.
Вот мой вариант, конечно, не так красиво как у kaarel:
Nik13th 08-03-2011 14:23
Может не кстати но...
Снова буду переделывать, ну не могу я выборку под метал в дереве сделать- три заготовки испортил уже. По общим контурам что скажете?
WRCMaN 08-03-2011 16:43
Опробовал диоптр...Стоя с рук облокотившись на стеллаж. 10м гамо промагнум 6 выстрелов
Ka-50 08-03-2011 17:11
quote:Originally posted by WRCMaN: Стоя с рук облокотившись на стеллаж.
Каждый человек, конечно, может стрелять так как он хочет... но выскажу свое ИМХО: Надо стрелять либо стоя с рук - спортивный "вариант" стрельбы, либо, если уж облокотившись - то на оба локтя, и с мягкого упора и сидя за хорошим жестким столом. Это уже стрельба "на кучность".
kaarel 09-03-2011 08:52
quote:Originally posted by Nik13th: По общим контурам что скажете?
Можно несколько более развёрнутых комментариев об изображённом на фото? Это концепт уникального ложе из картона?
georgius 09-03-2011 10:34
quote:Originally posted by Nik13th: По общим контурам что скажете?
Форма и размер рукояти самого устраивают? Большому пальцу будет удобно? Винтовка будет использоваться с оптикой? А где тогда щека? Баланс винтовки с таким ложем получается далеко сзади - какие меры планируется предпринять, чтобы это исправить?
Nik13th 09-03-2011 12:34
quote:Originally posted by kaarel: Можно несколько более развёрнутых комментариев об изображённом на фото? Это концепт уникального ложе из картона?
THEOBEN slr98
