Ещё немного новостей по моему Ижику-пыжику : 1) Некоторая не стабильность скорости была вызвана не совсем герметичной резинкой перепуска. 2) С моего предыдущего поста ещё пулек 20-30 настрелял, и ещё минут 20-25 во взведённом состоянии побыла пружина. пока резинку перепуска менял. ЖСБ Экспрессом 0,51 только что: 120, 121, 120, 120 Бздыньк манжеты по дну компрессора по ощущениям стал чуть тише.
Теперь вопрос: КАК заставить резинку уплотнения перепуска торчать не 0,000* мм, а чуть больше, что-то ближе к миллиметру? С одной стороны латунная втулка вроде как ребристая, и должна притормаживать вдавливание резинки стволом, а с другой её таки заподлицо вдавливает. Вчера пакли сантехнической на эту втулку намотал, но или если мало пакли вдавливает опять полностью вдавливает,либо если много, получается как сейчас- торчит милилметра 2, что слишком много..
gnom 29-10-2011 22:06
quote: Теперь вопрос: КАК заставить резинку уплотнения перепуска торчать не 0,000* мм, а чуть больше, что-то ближе к миллиметру?
резинка не должна торчать сильнее. чем на 3 десятки.
M@x86 02-11-2011 22:35

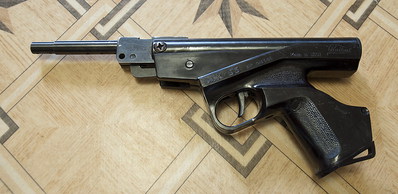

Доделываем с камрадом мушку-надульник, осталось только это. Пистоль - сборище разностей. Что имеется: - цилиндр от современного пластикого ежа с ластой, канаву не трогал, сделал пропил под стопор целика; - рукоять старого типа; - ствольная коробка от иж-38 с переносом оси тяги; - 14 см дудка от чизы; - ГП лекса и манжета vado, стержень от гел.ручки в перепуске. Пружину чуть подспустил, на скорости особо не отразилось. Итог: кефирный пойнтед летает в среднем 154-155 м/с, отдача приятная, предсказуемая. Взвод ессно туговат по сравнению с простой пружинкой. Будет мушка - будет и кучность.

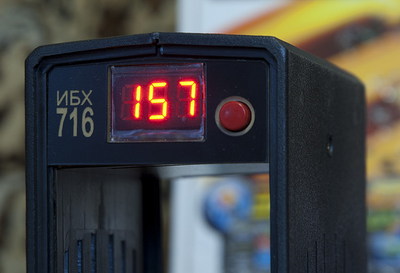

На хроне чуток прослабленная пуля. То, что и хотелось: плясал не от скорости, а от усилия взвода, цель - минимальное усилие при максимально возможной скорости.

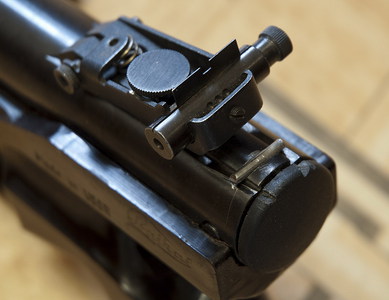

п.с. Задник пластиковый, но мне от этого ни горячо, ни холодно. Всё держится на стальном поперечном штифте, который в свою очередь держится на цилиндре. Если были прецеденты с поломкой данного узла, прошу ткнуть носом в фотографию.
vidis 03-11-2011 11:05
M@x86: А что это за гвоздь на ласте? Чоб зелик не уезжал?
M@x86 03-11-2011 11:20
Да, как раз для этого. Держит отлично.
vinidikt 03-11-2011 12:30
quote: Если были прецеденты с поломкой данного узла, прошу ткнуть носом в фотографию.
Пружина упирается не в стальной штифт, а пластик, где глубина выемки 4 мм по окружности.

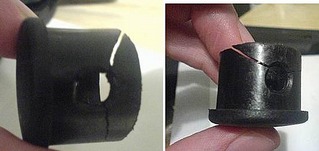

(такой подарили, с треснутой задней пробкой)
gnom 03-11-2011 16:19
Пршу обратить внимание, что на фоотке расточеный задник.. Дальше объяснять надеюсь не надо?
vinidikt 03-11-2011 18:43
Ещё сообщение о треснувшем затыльнике. <Тоже себе на такого ГП заказал, а до того игрался-игрался-игрался с разными пружинами...пока задник не треснул...хорошо еще в лоб не отлетел... Кто-то тут писал (не помню) про "мощность и надежность" пластикового задника... Так вот, при АПе заменять его на металл ОБЯЗАТЕЛЬНО>.
azrin 03-11-2011 18:51
ну так а где его купить, или может у кого заказать в Киеве ?
vinidikt 03-11-2011 19:57
quote: где его купить, или может у кого заказать в Киеве ?
Набираем в поисковике <токарные работы в Киеве> и приходим туда с пластиковым затыльником в качестве образца.
M@x86 03-11-2011 22:49
Так... есть повод задуматься. Спасибо.
gnom 04-11-2011 01:28
Люди думайте своей головой, которая у каждлго есть. Посмотрите на эскиз выше и думайте. Задники лопаются от забивания штифтов молотком, чем многие аерганеры оочень выделяются. Вся нагрузка от пружина ложится на штифт.
vinidikt 04-11-2011 08:40
quote: Вся нагрузка от пружина ложится на штифт.
Прямого контакта пружины со штифтом нет. Контакт - через пластик. Пусть каждый сам решает: оставить пластиковый затыльник, который может никогда и не лопнет, а может и лопнет, или делать железный, который никогда не лопнет. А если сделать заднюю окружность немного большего диаметра, то не надо будет делать упор для целика или оптики. Лишний металл можно сточить, оставив только верхнюю часть.
vinidikt 04-11-2011 11:00

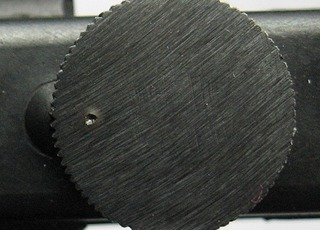

Одной накерненной точки вполне хватает для визуального контроля за положением регулировочного винтика целика. Это можно сделать у ИЖ(МР)-53М, ИЖ-40, ИЖ-38 и т.д.
gnom 04-11-2011 16:46
quote: Прямого контакта пружины со штифтом нет. Контакт - через пластик. Пусть каждый сам решает: оставить пластиковый затыльник, который может никогда и не лопнет, а может и лопнет, или делать железный, который никогда не лопнет. А если сделать заднюю окружность немного большего диаметра, то не надо будет делать упор для целика или оптики. Лишний металл можно сточить, оставив только верхнюю часть.
Направление сил стрелочками нарисовать? Там усилия на разрыв нет. Если нагрузка будет выше предела текучести материала. то задник начнет течь в зазор. но никак не рваться в наружу. На фотке задник либо разбит при забивании штифта. либо установлен с двумя винтиками сбоку для увеличесния места под пружину. т.к. видно, что задник расточен.
vinidikt 04-11-2011 16:57
quote: Направление сил стрелочками нарисовать? Там усилия на разрыв нет.
Я со всем этим согласен. А оставить пластиковый затыльник или делать железный - пусть каждый сам решает.
M@x86 04-11-2011 17:29
quote:Originally posted by gnom: Там усилия на разрыв нет. Если нагрузка будет выше предела текучести материала.
Вот я поэтому и попросил фотки. Там только на сжатие нагрузка. Просто другое дело, что предсжатие ГПхи пара мм, и текучесть тут вообще не нужна. Вовремя не проследишь - получишь при разборке штоком в глаз. ___ п.с. Посмотрел жесткость пластика. В принципе если не насиловать, то 1-1.5 мм "стекать" будет очень долго.
vinidikt 06-11-2011 09:17

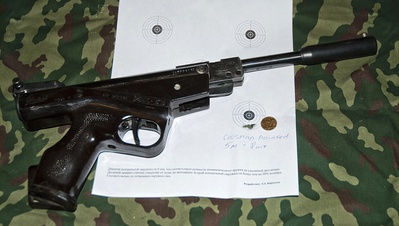

Хорошая кучка. Рекомендую целик поставить в положение под углом 45 градусов - он будет намного меньше бликовать. И мушку сделать чёрной.
M@x86 06-11-2011 10:48
Подумал уже. Пострелял вчера на открытом воздухе, на 25 шагах уверенно попадает в консервную банку. Хочу еще в тир сходить, нормальными пулями с подушки по бумаге популять на 10 и 25м.
gondurasov 09-11-2011 13:06
Всем форумчанам доброго времени суток... Долгое время был, на форуме, лишь читателем и вот... рашил присоедениться к пишущей братии. Начну со слов благодарности ВСЕМ. Прочитал много интересного и полезного на сайте (в целом) и в данной теме (в частности). Утянул в "копилку" разные чертёжики, идеи, рекомендации...
