2 Tranklykator: В догонку за сколько секунд и до какого напряжения заряжается кондер?
krecker 19-02-2010 01:20
2 Kvasi: С ценой и возможно технологичностью соглашусь, но по поводу надежности - увы на все 100 не согласен.
DEN 54 19-02-2010 02:35
.
Kvasi 19-02-2010 10:21
quote: но по поводу надежности - увы на все 100 не согласен
С
теорией надежности, а тем более с практикой не поспоришь, чем больше
радиокомпонентов, тем ниже надежность изделия в целом (при прочих равных
условиях).
Kvasi 19-02-2010 10:35
quote: Tranklykator
На схеме у микроконтроллера два вывода с номером 5. Уточните пожалуйста.
Рикки 19-02-2010 11:49
Я, конечно, не берусь судить.... А кулачковый привод не пойдет?как клапана на машине?
RICCI 19-02-2010 11:54

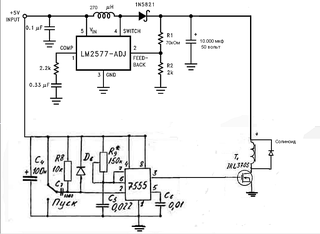

Попытался подвести итог, кусок схемы с 7555 взят от сюда схема кликабельна, кому не лень поправите.
довольно не сложно получается.
Tranklykator 19-02-2010 15:13
2 Kvasi - уточнил, спуск на самом деле на 4 выводе висит. 2
Hoakinn - напряжение заряда 62,5 вольт, с нуля заливает где то за 10-12
сек, после выстрела за 4-7 сек (зависит от импульса). Емкость 8800 мкф
hoakinn 19-02-2010 19:35
2 Tranklykator: У меня примерно таже ботва получалась - быстрее 10 сек залить не получается. У julbu получалось кажись 4-5сек.
2 RICCI: Может
все-таки микроконтроллер заюзать одной микрухой меньше и настраивать
удобней. Ради такого даже программировать на си можно научиться(для
микроконтроллера это совсем немного)
RICCI 19-02-2010 20:52
quote:Originally posted by hoakinn: настраивать удобней
Вот
здесь я не уверен, хотя мало соображаю в электронике, схема которая
получилась у меня, не сложна даже для меня лузера, и кстати оная
заряжает кондёр за 4-5 сек, пост номер 97
Kvasi 19-02-2010 21:35
quote: Попытался подвести итог, кусок схемы с 7555 взят от сюда
Да
примерно так, возможно в цепи питания схемы спуска на таймере придется
поставить резистор и подобрать его номинал, что-бы ограничить ток в
режиме покоя, транзистор 3705 (характеристики не смотрел) но боюсь по
току не подойдет надо что-то посерьезнее, у меня он даже при 30 В. и
сопротивлении ~ 2 Ома вылетал в момент, а вот что стоит сейчас напишу
24.02 (все на работе), просто взял из коробки большего размера (понимаю,
что не инженерный подход, просто полевики с разными токами лежат в
разных коробках, удобно, иногда), и еще между выводом 3 таймера и входом
силового транзистора нужен усилитель тока, сам таймер мощный транзистор
может не потянуть, в схеме донаре этот усилитель есть правда собран на
элементах из двух разных корпусов, но это в целях экономии т.к. в разных
корпусах оставались неиспользуемые элементы, но можно сделать и на
транзисторах, кому что нравится.
Kvasi 19-02-2010 21:39
quote: напряжение
заряда 62,5 вольт, с нуля заливает где то за 10-12 сек, после выстрела
за 4-7 сек (зависит от импульса). Емкость 8800 мкф
Помоему прекрасное время. Контроллер выпаял, после прадников проверю, хотя мне 62,5 В. многовато.
RICCI 19-02-2010 21:43
quote:Originally posted by Kvasi:
элементах из двух разных корпусов, но это в целях экономии т.к. в
разных корпусах оставались неиспользуемые элементы, но можно сделать и
на транзисторах, кому что нравится.
Мне лучше показать сам не допру.
hoakinn 19-02-2010 21:46
2 RICCI: Там
заливаем до 42Вольт у меня примерно 60 Вольт. Зависимость там
нелинейная. Моя схема качает до 40Вольт тоже примерно 4 секунды. Подключи мультиметр во время накачки и попробуй задуть до напряжения 55-60 Вольт - удивишься
Kvasi 19-02-2010 21:53
quote: Мне лучше показать сам не допру.
Это на транзисторах, от третьей ноги и до полевика.
Kvasi 19-02-2010 21:57
quote: Мне лучше показать сам не допру.
Это на микросхеме от 3 ноги таймера до силового транзистора.
Kvasi 19-02-2010 22:08
quote: Зависимость там нелинейная
Совершенно
верно, емкости немного разные, но это не существенно, а вот напряжения
разные и каждый следующий Вольт дается труднее (в смысле медленнее) при
данной схеме заряда.
DEN 54 19-02-2010 22:16
quote:Originally posted by Kvasi: Видимо магнитомягкий материал, и видимо для сердечниека (в смысле якоря). И где его взять, и сколько он стоит, и как его обрабатывать, и зачем это надо?
Чтобы К.П.Д повысить, вдруг кто-то пробовал, интересен результат. Мне принесли такой, правда в фольге.
Kvasi 19-02-2010 22:30
quote: Мне принесли такой, правда в фольге.
Что в фольгу завернут? Может быть развернуть и КПД повысится?
DEN 54 19-02-2010 22:44
quote:Originally posted by Kvasi: Что в фольгу завернут? Может быть развернуть и КПД повысится?
Взял Лису!
