quote:Originally posted by Kvasi: Все уже было изобретено до нас.
2007год? Хотелось бы ссылочку с подробностями.
Kvasi 17-02-2010 18:15
quote: Хотелось бы ссылочку с подробностями.
Все чем богат.
DEN 54 17-02-2010 18:31
Схему эту видел
раньше, а вот куда её поставили и что получили неизвестно. Поэтому и
интересно фотки посмотреть и результат услышать.
RICCI 17-02-2010 18:38
Ну а если просто,
преобразователем заряжать кандёр определённой ёмкости и напряжения, и
кнопкой разряжать его на солиноид, получится стабильность?
Tranklykator 17-02-2010 18:46
Получится
смерть кнопки, за десяток-другой выстрелов. Надо хотя бы ключик на
транзисторе организовать.... Либо в качестве кнопки юзать автомат на 16
ампер....
RICCI 17-02-2010 19:21
quote:Originally posted by Tranklykator: 16 ампер....
Здорово , и как этот ключик будет выглядеть? применительно к этой схеме
и простой тиристор может работать как ключик
Tranklykator 17-02-2010 20:01
может и
тиристор работать как ключик.... но еслим вдруг, когда нибудь,
захочеться управлять и длительностью импульса, то тут простой тиристор

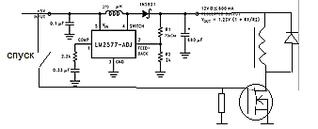

сольет.... Примерно вот так ключик выглядит... главное, не держать кнопку спуска, а то кондей не зарядиться и диод параллельно соленоиду нацепить, а то пробьет ключик, и ключик выбрать на напряжение и ток соответственные
RICCI 17-02-2010 20:04
Ну а длительность импульса может зависеть от ёмкости кондеров, и куда енти конденсаторы вставить
Dronnet 17-02-2010 23:29
Это точно не
правильный путь. Один кусок схемы должен заряжать конденсатор. А другой
отвечать за формирование импульса разряда. При этом длительность
импульса разряда должна достаточно легко изменятся. Не забывайте что
допуск на ёмкость электролитического конденсатора обычно +50% вверх и
минус 20% вниз.
DEN 54 17-02-2010 23:43
А никто не пробовал пермендюр?
stepan 33 18-02-2010 07:22
quote: Электроударник.
Акак исправить, научи.
RICCI 18-02-2010 09:16
quote:Originally posted by Tranklykator: Примерно вот так ключик выглядит.
Воот
уже что-то есть, осталось на схемочку поставить номиналы радиодеталей и
можно пробовать собирать и эксперементировать, и получится достаточно

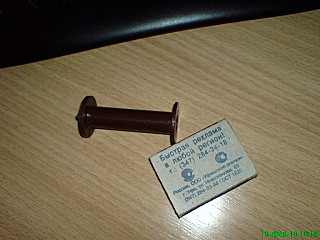

простая схемка, для того кто будет мотать солиноид, вот такая катушка
стоит на солиноиде магнитофона "НОТА" катушку смотал, её сопротивление
было 18 оМ
krecker 18-02-2010 17:04

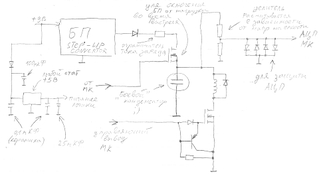

Как я вижу электронный УСМ.
Собственно наброски схемы(Давно хотел выложить но времени все нет).
Сорри за корявый почерк.
Расчет БП ведем с помощью этой маленькой проги.
Даташиты на элементы
Касаемо соленоида. Нужно идти в сторону повышения тока в обмотке, а не в сторону увеличения количества витков. Т.К. возникает излишняя самоиндукция соленоида приводящая к потере стабильности. Почувствовать самоиндукцию можно следующим образом: Берем любую катушку(чем больше витков, тем лучше), держа пальцами оголенные концы катушки дотрагиваемся до контактов батарейки(пальчиковой вполне хватит), получаем заряд бодрости на весь день. ))
Правда и ток до бесконечности увеличивать то-же врядли получится, т.К. при этом придется проводники делать толще, а конденсатор и основной ключ распологать как-можно ближе к соленоиду.
Собственно для чего вообще нужен контроллер в схеме: 1) исключение случайного срабатывания (предохранитель). 2) контроль параметров заряда конденсатора(обеспечение стабильной энергии ударника) регулировка длительности импульса на соленоиде в зависимости от заряда конденсатора. 3) "электронное плато" выравнивание по датчику давления в резервуаре. В контроллер забивается таблица поправок энергии ударника в зависимости от давления в резервуаре. 4) возможность добавить индикатор количества выстрелов и т.д. 5) регулировка мощности. 6) для особых фанатиков в модер можно интегрировать хронограф
Плюсов можно перечислять множество..., минуса всего два: цена и отсутствие обратной связи между пальцем и спусковым механизмом.
Найти людей, способных написать прошивку для микроконтроллера PiC вполне возможно. Но вот только надо-ли оно? Лично для себя я решил, что тема хотя и перспективная, но не особо нужная.
Tranklykator 18-02-2010 18:10
В схеме куча
лишних деталей получилось. Можно немного проще. Да и необязательно
напряжение на конденсаторе мерить АЦП, и компаратора вполне хватит...
Касаемо
увеличения тока в соленоиде - у меня соленоид имеет сопротивление 1,4
ома где то, сначала был намотан в 2 провода, и имел сопротивление около
0,5 ом... После того, как спалил пару-тройку ключей, решил перемотать в 1
провод (либо можно запараллелить ключевые транзисторы, но не хотелось).
В увеличении количества витков страшна не столько самоиндукция (хрен с
ней, ее диод проглотит), сколько увеличение индуктивности соленоида, что
ведет к затягиванию импульса тока и снижает скорость сердечника. Если схему встроить в редукторный девайс, то становится не нужен датчик давления (он гораздо дороже редуктора в итоге выйдет). А вообще, в итоге, действительно рулит механика... не надо на оружии, пусть и пневматическом, проводов и батареек 2 DEN 54 - а что есть пермендюр?
krecker 18-02-2010 18:22
Привычка... Все делаю с запасом...
Kvasi 18-02-2010 20:33
quote: а что есть пермендюр
Видимо магнитомягкий материал, и видимо для сердечниека (в смысле якоря). И где его взять, и сколько он стоит, и как его обрабатывать, и зачем это надо?
Kvasi 18-02-2010 20:36
quote: Привычка... Все делаю с запасом...
Такой запас увеличивает стоимость и снижает надежность и технологичность.
hoakinn 18-02-2010 22:07

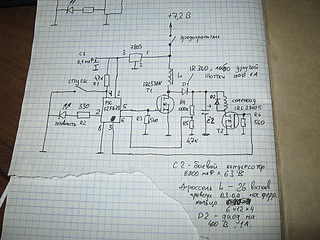

2 Tranklykator: Схема "накачки" уже опробована или пока только на бумаге?
RICCI 18-02-2010 22:25
PIC12F675 именно эту штуку надо прошивать?
Tranklykator 18-02-2010 23:12
2 hoakinn - схема существует в железе и опробована, вполне работоспособна, в этой теме даже фото есть... 2 RICCI - да, эту штуку (микроконтроллер) - надо прошивать.
