"Болтается" объектив(в сборе с линзами) на резьбе корпуса. Выражается в "гулянии" точки прицеливания при умышленном нажатии на наружный край объектива(при этом вращение объектива нормально тугое, а отклонение точки прицеливания при нажатии устойчивое - выражается в отклонении попаданий на 1см на 20метрах от оси в сторону перекоса блока подстройки)Подтверждается если смотреть на мишень при укладывании винта с прижимом к столу и воздействии на объектив(причем при разных установках дистанции) Встречался ли кто с этим гемором и как сражался?
есть доп. информация по разборке:
Quest61 22-12-2010 16:24
quote: просьба владельцам Leapers 3-9x40 проверить свои прицелы на эту проблему(хотя бы глядя на мишень сквозь прицел винта прижатого к столешнице)
Quest61 22-12-2010 22:43
Вот нагуглил: "Разобрал объектив, там гильза в которой линза установлена оказалась не фиксировалась винтиком и вдобавок имела большой люфт в корпусе прицела. Пофиксил правильной сборкой и установкой вместо резиновых уплотнений фторопластовых полосок для устранения радиального люфта." А какие еще предложения будут?
Ka-50 06-01-2011 18:10
Камрады! Я вот то же решил свой МакСнайп 3-9х40АО "заморозить". Уже перебрал его, а по заморозке мысль такая: если ставить винт между башнями поправок на 135*-135*, то пружину придется смещать в какую то сторону. А если поставить две пружины, каждую напротив башни поправок, а уже между ними(пружинами) винт заморозки? Что скажете, опытные камрады?
Ka-50 07-01-2011 21:05
ЯЛБ!!! Сделал винт заморозки, даже с контргайкой (М3), поставил ДВЕ пружины. Усилие вращения барабанов стало более линейным(однородным)!!! Все резьбы проклеил нитролаком, собрался накручивать окуляр, и заметил - чота милдот стал кривой, присмотрелся - ПОРВАЛ!!!
Ka-50 10-01-2011 18:01

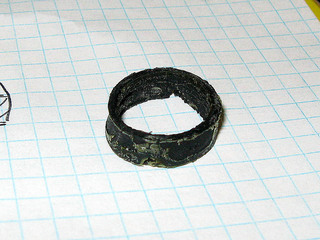

Камрады, решил таки я поделиться опытом апгрейда прицела МакСнайп 3-9х40АО. С самого начала я не мог нормально его пристрелять. Понятие "кучка" с ним было каким то не постоянным, она то была, то расплывалась, то пули улетали до 6-ки и 7-ки при стрельбе на 25м по ВОЛПО-шным мишеням в статичных изготовках. И это при том, что с Таской 3-9х32 за 1,2 т.р. с тех же винтовок стрельба получалась точнее, кучнее! Это меня здорово бесило! Для начала решил поставить в блок поправок две пружины, каждую напротив своей "башни", и винт "заморозки". Разобрал прицел по мануалу здесь , благо, конструкция аналогичная. Пружины поставил без проблем, предварительно прилепив их внутрь корпуса ОП в свои канавки на густую смазку "литол". Винт "заморозки" врезал М3, что бы шаг резьбы меньше был. Когда решил собирать все обратно, гланул на милдот - ЯЛБ!!! 3,14-здец!!! Вытащил оборачку, что бы выкрутить кольцо прицельной марки пришлось все это дело размачивать в ацетоне несколько часов. После ацетона заметил, что из некоторых отверстий в кольце крепления оборачки торчит какая то хрень, похожая на клей "момент". Сообразил, что это - "посадка" трубы оборачки в крепежной втулке. Думаю, такой способ - технически не грамотное решение! В том же Липерсе - посадка "шаровая", по крайней мере она так выглядит на чужих фото. Самому мне не приходилось его разбирать. Разобрал посадку оборачки, обнаружил вот что:

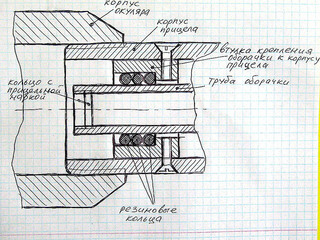

АФИГЕТЬ! Самую важную(можно сказать) деталь прицела посадили на какую то говенную "жОванную" резину(которая даже деформацию не выдерживает, т.е. она пластично-деформируемая!), да еще и залили каким то говно-клеем! "Всё мне стало ясно теперь..."(с) Решил: посадка оборачки должна быть только упруго-деформируемой(!!!), что бы упруго удерживать оборачку при любых поправках. В автомагазине приобрел резиновые кольца, размер подбирал прямо там в магазине. Кольца установил туго, почти впрессовывал, руками трубу оборачки во втулке не прокрутить! ОК! Получилось так:

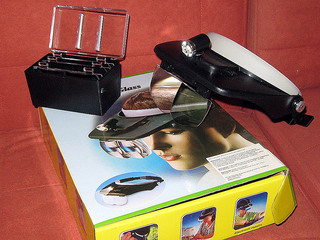

Дальше надо было восстанавливать прицельную марку. Самому сваять милдот - не реально! Кроме кросс-хайра, ничего другого не остается! После "шмона" по квартире на предмет поисков подходящего тонкого волокна, остановился на черном импортном шнурке для лыжных ботинок. Волокно оказалось очень тонким и очень прочным. Пинцетом кое-как удалось вытянуть пару "волос", а когда отрывал его, то почувствовал упругость шнурка и прочность. Без "окуляров" ничего не получилось бы:

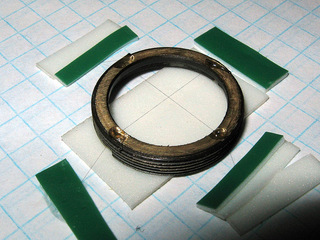

Кросс-хайр клеил на тетрадном листе, используя его как координатную сетку, чтоб не было перекосов.

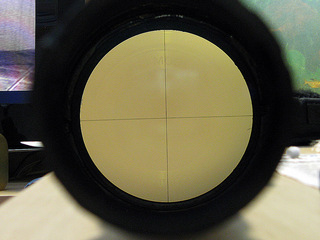

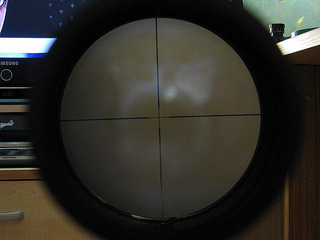

Короче, получилось так(для сравнения Таско и МакСнайп-ап):
Крест получился довольно прочный и термостойкий, окулял накручивал на место используя термоклей, прогревая все строительным феном. Сегодня отстрелял и пристрелял на улице по -7С. Результат меня более чем устроил:
Вы конечно, можете сказать типа: "мишень-говно, кучка-говно!", но, я стрелял это уже далеко не "свеженьким", предварительно отстреляв 4 ВОЛПО-шные мишени с 25м, на улице, и при ветерке, а это в районе 80-90 выстрелов с пристрелкой. Да и усталость, и утомляемость, и "замыливание" глаза дали о себе знать. Кто стрелял - тот знает. При этих же условиях с прежним МакСнайпом мишень выглядела бы, как расстреляная из гладкоствола со 100 метров. Добавлю: винт заморозки мне не понравился. Возможно, я перетянул его, т.к. СТП скачком переместилась на 6-ку на "пол-второго". Когда выкрутил его, СТП вернулась на место без подстройки. Две пружины работают отлично!
b4now 12-01-2011 11:19
quote:Originally posted by Ka-50: В том же Липерсе - посадка "шаровая"
Они до етой шаровой посадки только в ЧЕТВЕРТОМ поколении додумались. И тут же запатентовали. Ну да кетайцам на патенты как-то пока покакать было.
quote:Originally posted by Ka-50: Самому сваять милдот - не реально!
Реально. Только нужно найти достаточно тонкую нить и микроскоп со шкалой с микронными делениями на предметном столе. Примеры-фотки самодельных сеток, емнип, есть даже в етой теме. Я был поражен.
Теперь про "заморозку". Ее делают чтобы НИКОГДА больше не пользоваться винтами поправок. Неужели непонятно?
b4now 12-01-2011 11:54
quote:Originally posted by Quest61: доп. информация по разборке:
Спасибо, поржал.

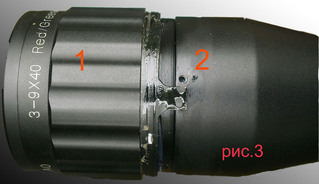

quote:1. Снимаем переднюю часть объектива (рис.1, поз. 1,2,3,4). Для этого берем маленькую стамеску, можно плоскую отвертку и выбиваем кольцо крепления трубки объектива (поз.3, рис.1) по направлению от объектива в сторону окуляра.
Ну а в остальном и целом так все толково.
Quest61 12-01-2011 12:18
quote: в остальном и целом так все толково
так мопед не мой (я предпочитаю в таких случаях фен(паяльную станцию) юзать
Kursh 12-01-2011 15:05
Ka-50 - РЕСПЕКТ! Молодцом - полезная информация.
Ka-50 12-01-2011 17:54
quote:Originally posted by b4now: Реально. Только нужно найти достаточно тонкую нить и микроскоп со шкалой с микронными делениями на предметном столе. Примеры-фотки самодельных сеток,
Это для меня не реально было! Я не собирался искать микроскоп с делениями на столе... Просто, мне нужен прицел для 25м.
1asmodey 19-01-2011 15:54
Достался мне по случаю сильно попорченный Bushnell 3-9x40 с разбитой линзой, в пыль... Вот в этом и вопрос - линза или стекло с нанесенной на него сеткой перекрестия? Выкрутить когда-то удерживающую его гайку пока не получается - чем-то проклеена, а под ней (на память) -осталась пленочное колечко с 8 отверстиями по кругу.
1asmodey 19-01-2011 16:12
А насчет нанесения рисунка на стекло - есть вариант по линейке Хорошим стеклорезом, почти без нажима (образуется тонкая царапина). Либо - нарисовать тонко заточенным "ножом" из аллюминия - результат в руках выглядит блестящщей полоской, а при установке на место -черная, непрозрачная, тонкая полоска (сейчас этим способом рисую себе новое перекрестие).
b4now 19-01-2011 18:10
quote:Originally posted by 1asmodey: образуется тонкая царапина
В прицеле она будет выглядеть ШПАЛОЙ с кривыми краями.
1asmodey 20-01-2011 15:23
Если без нажима -то прекрасная тонкая линия, но при малейшем пережиме образуются сколы.
b4now 20-01-2011 15:29
WRCMaN 21-01-2011 08:33
Мужики как батарейку в Липерсе 3-9х40 менять? Где она? С трудом барабаны открутил но ее там как я ожидал и не оказалось
Quest61 21-01-2011 09:38
в посту 875 выше винтика заморозки на рис1 есть балда закрывающаяся резьбовой крышкой - так под ней и спрятана бизюрейка(короче в переключателе подсветки)
WRCMaN 21-01-2011 09:53
колючая накатка на самом ободке переключателя и есть крышка? Я не заметил места стыковки думал это одна деталь..
