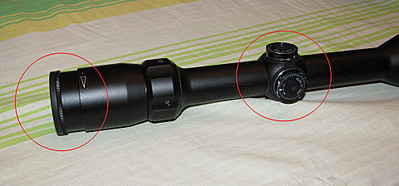

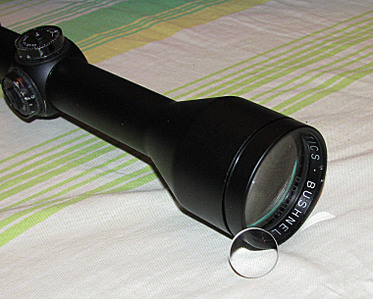

Народ, выручайте. Bushnell trophy 3-9*40. Выпала линза. в посте S_PutNik видел, что он смог разобрать похожий прицел. я не могу снять барабанчики поправок, не смог снять линзу-окуляр (ближайшую к стрелку). линза, что на втором фото была извлечена с дальней от стрелка стороны. изуродовал весь прицел, ободрал, толку ноль. ремонтных мастерских у нас не нашел. снимал барабанчики поправок, под ними два глухих отверстия, похоже, что под ключ, отец сделал ключ, но открутить мы не смогли. похоже, что на клею посажено.
Aquamaker 07-10-2010 12:14
Не нужно барабанчики трогать, просто отведи в крайнее положение. А заднюю часть покипяти и она открутится. От фена могут линзы полопаться, а вода больше 100градусов не перегреет.
OozE 07-10-2010 14:40
В крайнее положение - т.е. выкрутить по максимуму? Кипятить для подогрева или все же для размачивания склеивающих веществ? Точно ли должен откручиваться ближний к стрелку блок? И он ли мне нужен, для извлечения трубки малого диаметра, в которой стояла эта линза?
VANKOR 07-10-2010 16:00
quote:Originally posted by OozE: В крайнее положение - т.е. выкрутить по максимуму?
Да, барабанчики сами откручивать не надо, а только изменить поправки открутить в крайнее положени, т.е. что б ослабить по максимуму плоскую пружину оборачки-транфокатора
quote:Originally posted by OozE: Кипятить для подогрева или все же для размачивания склеивающих веществ?
Лучше прогреть феном или на газу и не линзы, а то место где должно откруться.
quote:Originally posted by OozE: Точно ли должен откручиваться ближний к стрелку блок? И он ли мне нужен, для извлечения трубки малого диаметра, в которой стояла эта линза?
Если имеется ввиду блок, что регулирует диоптрию, то он как правило не откручивается полностью наружу в таком виде. А откручивается блок в том месте, что находится рядом с кольцом изменения кратности, но закручена эта хрень капитально и приложить надо силы немеренные. А вот потом необходимо открутить само кольцо кратности, на нем есть и видны шляпки винтов, кольцо снимется. И под ним будет крепление самого трансфокатора, который вам нужен. По крайней мере в Буше Элите 3200 7-21х40 было так, поэтому внимательно надо к этому делу отнестись.
OozE 07-10-2010 16:29
Я снимал кольцо, изменяющее кратность. выкручивал под ним винт походу этого самого трансфокатора. но вытащить его не смог. на вид похоже, что держат его как раз барабашки эти. может он держится пластинкой (на фотке страницы 37 видел пластинку, похожую на шпонку).
b4now 07-10-2010 18:19
От винтов под кольцом смены кратности до трансфокатора - как до Киева раком. Смотри внимательнее, на корпусе окуляра дб винтик(-и) под часовую отвертку, около 1мм в диаметре, мб закрашены, которые не дают открутиться цилиндру диоптрий.
OozE 07-10-2010 19:07
робяты, ткните, плиз, пальцем, где этот цилиндр. желательно на картинке моей либо другой какой-нибудь. подозреваю, что я вас не правильно понимаю.
b4now 07-10-2010 20:10
Лучше давай фотки ЧТО уже сделал и фото обектива окуляра с четрех сторон.
OozE 07-10-2010 21:20
все, что наделал, собрал обратно. опасаясь, что позже не соберу. разберу завтра.
Shershen 08-10-2010 12:20
2 OozE читай прмерно отсюда
и смотри фотку прицела без окуляра.
то есть откручивать нужно не диоптрийную подстройку, а стык ркуляра и кольца кратности. там резьба, обычно на фиксаторе, поэтому нужно погреть. после снятия окуляра смежешь достать внутреннюю трубу.
линза наверняка не симметричная, попробуй ставить и так и эдак. проверяй просто всунув оборачку и накрутив окуляр по-быстрому.
а главный совет - прочти внимательно всю тему, а не по диагонали, выбирая фотки похожего прицела. глупых вопросов будет значительно меньше. все прицелы, кроме экзотики, принципиально устроены одинаково.
VANKOR 08-10-2010 18:40
Похоже товарищ не только не читает, но и не может сказать и показать, что же он сделал. Видно так ему это нужно.... Без обид....
OozE 08-10-2010 19:16
терпение, господа, терпение. не думайте, что я только и делаю, что ковыряю прицелы. еще я работаю, причем на двух работах. раскручу насколько смогу и фотки обязательно представлю.
OozE 08-10-2010 21:05

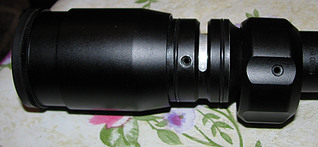

Красным кружком отмечено место, где была линза.
b4now 08-10-2010 21:23
На втором фото видно что корпус окуляра не одна деталь с трубой прицела. Если нет винтов на окуляре - греть и открутить. Корпуса барабанов поправок ессна тоже на клею. Прицелу, похоже, уже тапки.
VANKOR 08-10-2010 21:46
Вот-вот, эту деталь греть и крутить, так как посажена она конкретно и сил надо немерено для ее откручивания.... ГЫ, уже повторяюсь, блин....
OozE 08-10-2010 21:52

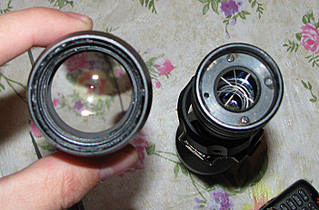

Вас понял. Пошел греть и крутить. Чиркану чуть позже что получилось. Грел-грел, очумел. Не выходит. Взял жидкость для снятия лака и по кромке прокапал. О, чудо! Отвинтил. Вижу сетку прицельную. Дальше, как я понимаю, под нее?
b4now 08-10-2010 22:53
ОЧЕНЬ осторожно снимай обойму сетки. А дальше, имхо, все стандартно - выталкиваешь внутреннюю трубу оборачки назад, ловишь плоскую пружину и вставляешь свою выпавшую линзу. А вот сборка взад - отдельная песня с бубном, особенно - вставка той пружинки.
OozE 08-10-2010 23:09
Самый прикол. что пружина эта у меня намертво там торчит. я так понимаю, она должна эту внутреннюю трубу пружинить на барабаны поправок. вот прижать ее так, чтоб сунуть трубу я пока не смог. и второе, линзу я вставил плоской стороной внутрь, собрал (трубу не запихивая на пружину, а не доводя до конца) глянул в прицел, визуально все четко, все верно. имеет ли смысл перевернуть линзу и посмотреть на результат? И чем бы пружину обмануть?
b4now 08-10-2010 23:29
Я собирал прицел вдвоем - один пихал оборачку, другой аккуратно поджимал пружину.
По линзе - ничего не скажу. Может мылить на максимальной кратности. На глаз - только в туалет сходить можно.
OozE 09-10-2010 12:24
Как с пружиной справиться я придумал, сегодня попробую. Обошел полгорода в поисках фиксатора резьбы. Такое чувство, что продавцы с луны свалились. Никто даже не слышал. купил , но подозреваю, что сюда этот герметик не пойдет. Что скажете?
