quote: вухступенчатый насос на штатное место для крыса 2100.
Там качать не такой уж и большей обьем, по сравнению с резервуаром,
поэтому легкость накачки компенсируется невысокой производительностью.
А если таким насосм качать резик на сто кубиков? По идее тоже легко
должно быть, но долго. Может я и ошибаюсь конечно. Я тут, на форуме,
немного смотрел по самодельным насосам, если бы не было проблем с
трубами, так их бы давно делали. Токарная часть там действительно не
сложная, по силам даже маленьким станкам. Причем не надо снимать
размеры с готовых насосов, а надо, и проще, подстроиться под имеющиеся
трубы. Осталось их найти.
Avizenna 07-06-2008 20:50
Да ты прав со стенками 2-2,5мм найти трудно, а еще с ровной полировоной внутреностью то вообще не возможно.
Konstantin_E 07-06-2008 21:44
И
миллиметровой стенки хватило бы, даже на последнюю ступень. Видел
БАМовский насос, так там не так уж и крепки стенки. Вообщем буду искать
шось, вот не дает мне покоя идея сделать насос
Avizenna 10-06-2008 12:38

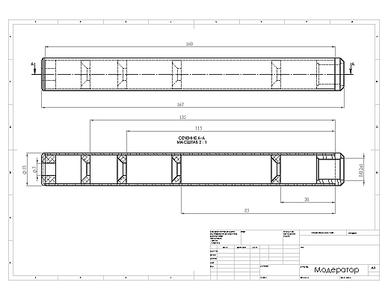

Модер на крысс.
Konstantin_E 10-06-2008 13:54
quote: Модер на крысс.
Кажется
правильно. По крайней мере, у меня по такому принципу. Может быть
только для более лучшего КПД перегородки делать на конус с двух сторон.
Рисовать не умею на компе, на бумаге лень

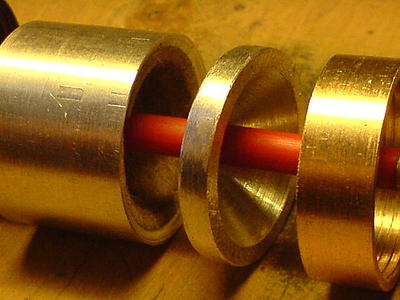

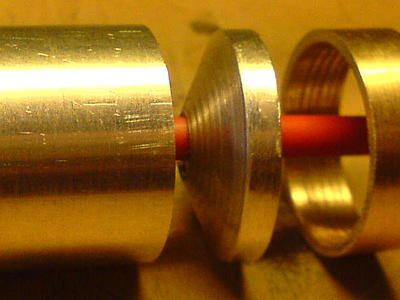

предложу фото, где понятен принцип. Отверстия для прохода пули говорят
хорошо делать не 5,5мм. Ну и не жадничать на обьем модера.
Avizenna 10-06-2008 20:40
Ну кому чего, а
этот у меня работает и на крысе2100 давит полностью и выглядит как
продолжение ствола, а не как подствольный гранатомет.
quote: Отверстия для прохода пули говорят хорошо делать не 5,5мм.
На счет отверстия чем короче модер тем можно делать меньше но минимальное отверстие 6,5мм это нужно для кучности.
quote: Может быть только для более лучшего КПД перегородки делать на конус с двух сторон.
Пробовал полный конус, разницы не услышал даже шумомер в режиме измерения пикового значения.
Halfer 10-06-2008 21:22
2 Konstantin_E: А чертежика модера нету? Или хотя бы размеров(длина и диаметр).
Konstantin_E 10-06-2008 22:06
quote: А чертежика модера нету? Или хотя бы размеров(длина и диаметр).
Могу
конечно снять размеры, только корпус где такой еще взять? Я его купил
однажды готовым. Это надульник оказался, довольно тяжелый, кстати. И
очень "мясистый" сзади. Будет ли смысл повторять его? Там излишне
сложная форма. Куда проще получается из любой подходящей трубы, хоть от
принтера, хоть от велонасоса. Подбирай трубу на корпус и я помогу под
нее построить модер.
Avizenna 10-06-2008 22:21
Константин, ты не знаеш какое давление держит 88 гр СО балон из алюминия.
Konstantin_E 10-06-2008 22:32
Лично, еще
нет. Говорят что дох... очень много, в смысле. Вроде как порвали такой
баллон после 700атм. Олег 2100 проводил эксперимент, но я пока не нашел
темы с этими данными. Наверно стоит просто лично спросить.
Avizenna 10-06-2008 22:55
Спасибо рылся У
РСРшников там тоже написано что рвут на 750атм. Просто разбирал хлам
наткнулся на несколько кроссмановских балона, щас один проверил не
алюминий, а сталь, и довольно твердая, Р6М5 оставляет еле заметную
царапину. Думаю на 200атм. пойдет для крыса. Да еще поменял камеру в 3,5 кубика, накачал 100атм бабахнул и опупел 283 мыса выдал СР10,5.
Konstantin_E 11-06-2008 12:04
quote: Да еще поменял камеру в 3,5 кубика, накачал 100атм бабахнул и опупел 283 мыса выдал СР10,5.
О!
Не детский результат! Напомни длину ствола, пожалуйста? Я это к чему,
собственно, ИЖик60 на очереди в ПСП лежит, так там буду тоже раздельно
делать клапан и резик, капилляркой соединять. А вот все думал, сколько
же делать обьем камеры с клапаном. Читал в разделе ПСП, что вроде как
от 7-ми кубов делают. А тут и меньшим обьемом получилось недурственно.
Не, ну понятно что ствол поболе нужен чем пистолетный. Там же
проскакивала информация, что для 250м/с достаточно 80-ти атм. Ну, или
где-то так точно не помню. Запомнил
цифру 80 и приличную скорость, не ниже 250 точно. Так что начну с
клапана в районе 5-ти кубиков. Вообще даже не разбирал ИЖика, даже не
знаю сколько там места отведено под это. Теперь о своем Крысе. Есть
некоторые подозрения, что надо будет вскрыть камеру и осмотреть клапан,
как бы он не "потек". Травить не травит, но сегодня шось плато
спустилось. Может конечно передул лишку, а может и правда поехал клапан
и возможно перекрыл выпускное отверстие. У меня там материал хз какой,
родной. Немного обточил его на конус и все. А когда точил его, то уж
очень он мне вязким показался, даже по сравнению с фторопластом. И еще
о впускном клапане, на втором Крысе немного увеличил впускное отверстие
в нем, так качать заметно легче стало. Вернее не столько легче, сколько
другой эфект. Стрелка манометра, на насосе ровно поднимается, а не
прыгает вверх и опускается, с каждым качком. То есть, не надо дуть
лишний раз примерно с 5-10атм., чтоб побороть пружинку входного
клапана. Ну, понятно что она не очень и тугая. Потом ослабил в своем
клапане эту же пружинку, немного ровнее стала стрелка прыгать, но не
так как на втором Крысе. Вероятно тут играет болшьшую роль отношение
запирающей площади к площади обратного давления. Или фиг знает как это
назвать правильно... Где-то так наверно смысл понятен.
Avizenna 11-06-2008 09:27
quote: Напомни длину ствола, пожалуйста?
Длина если брать чистыми получилась 41см.
quote: Вероятно
тут играет болшьшую роль отношение запирающей площади к площади
обратного давления. Или фиг знает как это назвать правильно... Где-то
так наверно смысл понятен.
Вот поэтому я сделал
отдельный клапан, который независит от внутренней пружы, а боевой
клапан делай как у меня из капролона держит очень здорово и воздух
выходит с большей скоростью.
Valdis_63 11-06-2008 12:05
Привет
Константин! Я смотрю ты уже на насос переключился, а как там поживает
второй Крыс? Фотку выложил, что собрал, но вот ни разу не написал как
стреляет он. С уважением.
Konstantin_E 11-06-2008 13:41
Второй Крыс
лежит на полочке, надо закончить хомуты держащие резик, вернее начать
их делать, а то только металл приобретен. Установить прицел еще. Хомуты
с ластохвостом готовы на 95%, только подогнать по месту. А именно- рубу
насоса. Как стреляет? Да так же как и мой сейчас- немного за 200м/с
полуграммом, те же 20 выстрелов. Какое-то у меня подозрение, что пока я
доберусь его закончить, то разберусь с изготовлением резика, и
захочется поставить туда такой, с манометром. А может и нет, брат
говорит, что его и так устраивает.
quote: Вот поэтому я сделал отдельный клапан, который независит от внутренней пружы,
Я помню, тогда так и подумал, в этом направлении, к чему все сделано.
Avizenna 12-06-2008 21:04
quote: Я помню, тогда так и подумал, в этом направлении, к чему все сделано.
Кстати
времени на изготовление данного клапана уходит не много за вечер можно
полностью сделать. Резинка под клапан берется от зажигалки (во многих
заправляемых на входе стоит резиновое кольцо наружный диаметр 3мм
внутренний 1,5мм толщина около 1мм).Пружинка тоже от зажигалки, та что
кремний подпирает. Самое противное не торопись когда сверлиш отверстие
0,8мм сверли на малых скоростях (порядка 250об) острозаточеным сверлом
по 0,3мм за заход.
Konstantin_E 12-06-2008 21:24
Маленькие
сверла, в смысле тонкие, очень любят высокие обороты. Раньше, по своему
делу, мне приходилось много сверлить отверстий. А дрель, микродрель,
давала всего 120об/мин., так вот частенько ломал сверла до милииметра в
диаметре. Позже я ее переделал редуктор на примерно 400оборотов и
поломки закончились. Хотелось бы и больше оборотов, но тогда силы
совсем не будет, и стружка далеко разлетится. А она у меня дорогая на вес золота в буквальном смысле. Ну и вернемся к нашему клапану. Ща картинка и потом расскажу чего там к чему.
Avizenna 12-06-2008 21:32
Второй клапан
работает лучше первого, за минусам что первоиу клапану нужно меньше
усилия на запирание зато большее усилие на открытие т.е. дельта Р у
первого больше чем у второго при равных запирающих пружинах.
Konstantin_E 12-06-2008 21:42

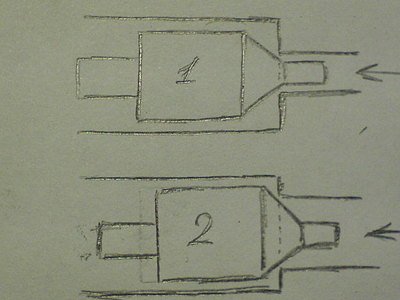

Номер 1 это
первый клапан. Заправочный, на входе всей системы. Ну, тот, что на
рукоятке пистолета, внизу нахлдится. Вернее, номер 1, это уже бывший
клапан. Изначально он был сделан в таких пропорциях, как на картинке.
Стрелочкой показан входящий поток воздуха. Так вот, этот поток давил на
маленькую поверхность, она пунктиром помечена символически. Поверхность
эта намного меньше по площади, чем поверхность задней части клапана, на
которую давит заправленый воздух. (Кстати, принцип редуктора) Не
забываем, что клапан еще подпирает пружинка, сила которой может вполне
выдержать, или запереть, атмосфер 10-15. В результате чего, мне
приходилось любоваться пляшущей стрелкой манометра, при надувании
резика. Эти пляски меня раздражали и я решил сделать поправки в
размерах клапана. Поправки хорошо видны на изображении номер 2. Теперь
площади запирающей поверхности и задней, вполне сопоставими и примерно
одинаковы. Результат- стрелка манометра отклоняется на 2-3 атмосферы в
плюс. Теперь удобно точно контролировать заправленое давление в резике.
Возможно, это и была причина того, что у меня гуляло плато. То 209 было
в среднем, то вдруг 201. Ну, примерно. Теперь, когда, я уверен в
правильной работе клапана, можно искать другие причины, если они есть
конечно. Кстати, осмотр клапана показал, что фторопласт прекрасно
справляется с давлением до 150атм. Реально я надуваю до 130-ти сейчас.
Теперь еще некоторое время поплинкую в хрон и присмотрю за скоростью.
Если опять будут изменения, то придется уже вскрыть боевой клапан и
глянуть как там ему. А то, когда я его немного обточил на конус, уж
больно он мне вязкий показался. Вообщем, время покажет.
Konstantin_E 12-06-2008 21:44
quote: дельта Р
Шо оно такое? Потому что я не силен в терминах. Ну... Такой вот я... Дельта Р, это как раз та "пунктирная линия"?
