А у тебя
конструктивно напрашивается встроить в конектор редуктор и качать
200атм в балон (редуктор внутри рукоятки пистолета там где капилярка
цепляется).
Konstantin_E 17-06-2008 22:12
Может быть однажды доберусь и до редуктора. Та дайте ж пострялять, в конце концов!
С прямотока тоже получают хорошие результаты, особенно если учесть, что
общий обьем резиков будет примерно 160кубиков, то... На целый день
плинковать хватит. А зимой, для ходовой, и одного под стволом хватит.
Зато под куртку спрятать можно!
Konstantin_E 17-06-2008 22:15
Так.

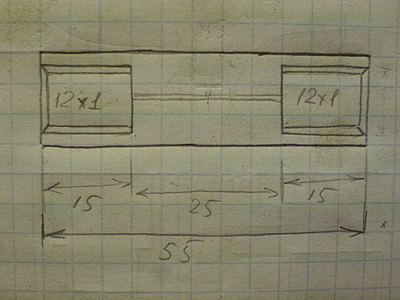

Обещаные чертежи того, в чем я уверен. Ну, почти уверен и доволен. То
есть, принципиально оно меня удовлетворяет. Коннектор в рукоятке для
подключения всякого разного.
Центральное отверстие можно делать по своему усмотрению, размер в
смысле. Если пользоваться МК, то чем тоньше, тем лучше. Меньше мертвого
обьема. Или сделать потолще, и заглушить. Ну, к примеру так- отверстие
делаем сверлом 2,0мм., а потом вставляем туда прутик на десятку тоньше,
т.е. 1,9мм. Длину по месту подгоняем. Да собственно, 25мм, чего там

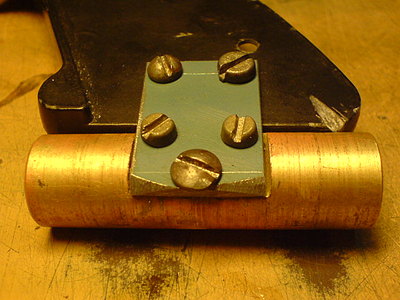

подгонять. Как установить сей коннектор? Смотрим в теме фото. Ладно, ща
притащу сюда сам. Ширина пропила не более 25мм. Понятно почему
Глубина? А хз... Надо разбирать и мерять. Пока не буду. На глаз
миллиметра 2. При этом получается довольно широкая площадка, на которой
вполне умещаются три винта М3. Или даже М4. А вот! Важный момент. Если
сквозное отверстие делать толстенькое, то смотрите чтоб потом эти
крепежные винты в него не вышли. Так что старайтесь не выйти за 1,5мм.
Теперь о крепежной пластине. Отрезал полоску от обычного уголка,
стального понятно. Предполагаю что можно и дюраль использовать.
Постарайтесь более длинее сделать эту пластину, там в рукоятке место
позволяет. Крепче будет. Тут вроде все. Если чего упустил, то
спрашивайте обязательно.
Konstantin_E 17-06-2008 22:33

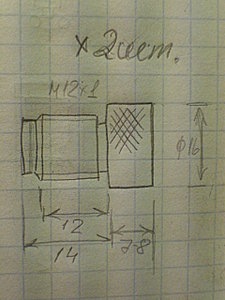

Теперь
пробки в коннектор. Просто глухие пробки, чтоб заглушить систему в
случае использования МК. Рекомендую все же делать коннектор
двухсторонний. Обьясню чего. Потом захочется всякого навешать и не надо
точить новый. А да, забыл о подаче капиллярки в коннектор. По своему
вкусу подпаивайте, там без разницы как. Можно посредине, можно и чуть в
сторону. Имеется ввиду, чтоб отверстие под капилляр попало в тонкое
сквозное отверстие коннектора. Вернемся к пробкам.
Поверхность помеченную сеточкой обязательно накатать. Наклонную накатку
делать или параллельную, или ромбиком, выбираем сами. Не принципиально
Главное чтоб было. Что выбрать из уплотнения? Я просто подобрал
резиновые колечки, чтоб плотно вошли в отверстие коннектора и не
выпадали. Очень удобно, достаточно от руки прикрутить пробку и все
герметизировано. Если из фторопласта делать уплотнения, то от руки
может и не получиться закрутить до полной герметизации.
Konstantin_E 17-06-2008 22:41
Заправочный
клапан и подключение его к насосу ВД, немного позже, т.к. не совсем
отработанно. Возможно буду поправлять там кое-что. Собственно это

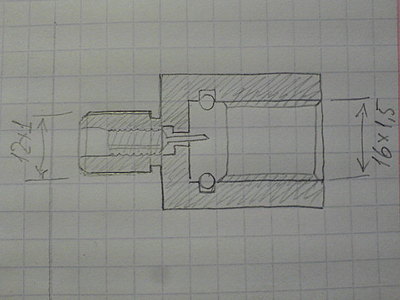

касается именно клапана. Теперь о моем новом баллоне на 88грамм СО2.
Думаю подключить его через такую штуку. Примерно выглядит так
Собственно интересует принцип подвижного уплотнения. Подсмотрел принцип
в мп651 и мп654. Не знаю, нужна ли еще резинка на торце? Подвижная
игла, по идее должна упростить момент прокалывания.
docalex 18-06-2008 12:52
quote:Originally posted by Konstantin_E: Подвижная игла, по идее должна упростить момент прокалывания.
Осмелюсь пару советов: 1. Баллон 88г сразу делать перезаправляемым от огнетушителя. Благо пустые уже завелись у народа, можно пару найти. 2.
Во всей твоей энергичной деятельности (МК+СО2+ПСП) я не уловил
какого-то движения к законченному результату. А впереди, как понял, еще
планы по винтовке и т.д. Стремись минимизировать число напрасных шагов. С большим уважением
Konstantin_E 18-06-2008 13:13
quote: Баллон 88г сразу делать перезаправляемым от огнетушителя. Благо пустые уже завелись у народа, можно пару найти.
Я
его купил в основном чтоб в виде резика ВД использовать. Ну и заодно
глянуть совместимость с СО2. А то до этого только парочку маленьких
баллончиков извел на эксперимент. Теперь есть регулировка ударника и
можно точнее настроить будет силу выстрела. Ввиду относительно большего
запаса СО2, можно позволить это. Затем баллон перейдет в состояние
резика. Но еще послужит экспериментам по заправке. Пустой хотел найти,
спросил у наших, городских. Нет ни у кого.
quote: Во всей твоей энергичной деятельности (МК+СО2+ПСП) я не уловил какого-то движения к законченному результату.
Как я и предполагал, универсальное идеальным не бывает. С ПСП можно
получить больше всего энергии, а подгонять под этот стандарт МК и СО2
проблемно. Особенно МК, так как качать встроенным насосом совсем не
хочется. Вот разница- на 20 выстрелов при скорости 200м/с надо качнуть
Хиллом 10 раз, а штатным насосом более 250раз. В этом случае уж лучше
СО2, особенно если есть легкий доступ к нему, а не так как я- по
доллару покупал в магазине баллончики.
moll83 18-06-2008 19:18
Извените если уже было. На сколько атм. можно использовать 88гр.балон без риска себя и окружающих.
Konstantin_E 18-06-2008 20:20
quote: Извените если уже было. На сколько атм. можно использовать 88гр.балон без риска себя и окружающих.
Не было... Сам озадачен этим. Были данные что рвется на 750атм., но
какой именно баллон я не уточнил. Оказалось этих баллонов два вида-
Кросмановские и Умарексовские. Кросмановский я купил, очень надеюсь что
150 выдержит. Доберусь до опрессовки, скажу точно сколько держит.
Valdis_63 18-06-2008 20:48
на 750 рвали 12 граммовые баллончики, а про 88 г. не говорилось
moll83 18-06-2008 20:57
Ок.Будем ждать
результаты. Чем отличаются внешне балоны от умарекса и кросмана?Имхо
больше 180атм. на прямотоке не нужно, а то и меньше. В практике опыта
нет. Юзучаю теорию.
Valdis_63 18-06-2008 21:02
небольшой офф надыбал на америкосовском сайте картинок, интересный прикладик:
вот так тюнингуют америкосы...
moll83 18-06-2008 21:34
quote:Originally posted by Konstantin_E: Боюсь
что полностью на наших карманных станках этого не сделать. Саму трубу
резика, заготовку, надо делать на большем станке. Собственно, как я
себе представляю изготовления резика. Берем подходящую трубу, отрезаем
сколько надо от нее. Теперь надо торцы привести в порядок. Вот тут и
проблема.
Я проблемы не вижу. Торци можно
обработать чуть позже. Прежде изготовить вспомогательные пробки- с
одной стороны резьба, а на другой стороне центровку, а также сторона с
центровкой должна влазить в патрон. И так, отрезаем трубу нужного
Д.нарезаем резьбу с двух сторон. Вкручиваем пробки изготовленные рание.
Одной пробкой в патрон в другую упираем центровку. При надобности
переварачиваем. Если чё не так не ругайте чисто ИМХО.
Konstantin_E 19-06-2008 02:04
quote: на 750 рвали 12 граммовые баллончики, а про 88 г. не говорилось
Я
узнавал у Олег2100 именно за 88-ми гр. баллоны. Он подтвердил цифру в
700 атм, но предупредил так же, что опрессовку никто не отменял. С этим
я согласен. Поэтому рискну надуть в такой баллон до 130-140 атм, не
более. Остальное после опрессовки. Правда не факт, что надо больше
quote: Чем отличаются внешне балоны от умарекса и кросмана?
Я
тоже пока не знаю. На вид, Кросмановский баллон, очень даже внушает
доверие. Этакая цельная колба с явно не жестяными стенками. А вод по
цвету точно как лист оцинковки! Но как взял в руки, сразу прочувствовал вес и т.д.
quote: небольшой офф надыбал на америкосовском сайте картинок, интересный прикладик:
Аафигеть!!!! Даже проникся уважением к пиндосам. Хотя всегда
подозревал, что там тоже есть нормальные люди, творческие. Тут такой
прикол, брат надумал продать Чизу, так у него на домашнем форуме
спрашивали- а че в замен, неужто Крыс? Оттащу туда пару фоток и скажу-
да!
Konstantin_E 19-06-2008 02:07
quote: Прежде
изготовить вспомогательные пробки- с одной стороны резьба, а на другой
стороне центровку, а также сторона с центровкой должна влазить в патрон.
Примерно представил. Не, не стоит так делать. Куда проще все же отнести
заготовку на большей станок. Это и правда проще, поверьте. Ща притащу
сюда ссылку, выкладывал в Малогабаритных станках, там видно что бывает
если не соблюдать некоторые токарные правила.
moll83 19-06-2008 08:38
Понятно. Прикольно смотреть на нарушение самого первого правила."КЛЮЧ В ПАТРОНЕ НЕ ОСТАВЛЯТЬ"-В школе видел таких придурков.
moll83 19-06-2008 08:46
quote:Originally posted by Valdis_63: вот так тюнингуют америкосы...
Умельцы есть везде. Зачётно.
Konstantin_E 19-06-2008 15:08
Кстати,
насчет приклада. Очень хорошая система крепления. Надо будет
позаимствовать. У меня как раз задняя пробка весьма "мясистая"
осталась. Можно будет к ней крепить. А больше всего мне 3-я фотка
понравилась. Этакая легкая винтовка.
DeFocus 19-06-2008 17:34
парадокс, из пистолета все норовят сбацать винтовку, а из винтовки пистолет.
Valdis_63 19-06-2008 18:02
quote: Кстати,
насчет приклада. Очень хорошая система крепления. Надо будет
позаимствовать. У меня как раз задняя пробка весьма "мясистая"
осталась. Можно будет к ней крепить
а я как только
этот прикладик увидел, так сразу вспомнил про твою пробку, потому и
выложил фотку. А если крепеж зделать быстросъемным, вроде цангового
зажима...
