quote: Когда
я сделал примерно тоже самое, то у меня поплыл клапан и его стало видно
в отверстие перепуска. Плюнул и оставил всё как есть.
Использовал мягкий материал типа пластилин, а надо твердый капролон, и ничего не поплывет, а еще лучше форпласт.
quote: По поводу штока я использовал отвёртку-нулевой крест. В строй магах до 20р.Д3-3.1
А я использовал зубной бор 2,35мм и доволен как удав после сытного обеда, сталь там отменная.
Avizenna 15-06-2008 21:29
Константин
кажется я приехал, заклинило. Не хочу ставить резик диаметром больше
26мм , а таких балончиков пока не видел на 80-100кубиков. Если самому
точить станочек не потянет максимум 17мм. Может ты видел где нибуть
что-то подобное?
Valdis_63 15-06-2008 22:56
Здарова
ПАЦАНЫ!С первого дня читаю эту ветку. Костя, молодец!!Большая работа
проделана!И теперь давай чертежи в студию!Ну чтоб я к токарю приходил
не с "техзаданием" а с чертежами... с УВАЖЕНИЕМ...
Konstantin_E 16-06-2008 03:11
Всем привет! Завтра отвечу на все вопросы, а то уже поздно. Опять переделал Крыса. Больше МК нет... Все остальное завтра.
Konstantin_E 17-06-2008 01:02
Добрался
таки до компа. Полдня занимался хомутами, или "восьмерками", как их
часто называют. Шо было вчера. Сделал новый клапан, опять

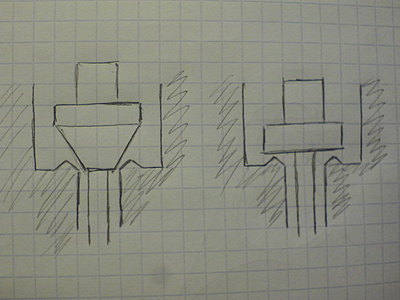

фторопластовый. Ну, типа послелний шанс фторопласту Сделал вот так, слева как было, справа как стало.
Надул значить это дело и пошел к хрону. 220 с мелочью. О! Фигассе! Так
это всего лишь при 110-113атм. и совсем слабоподжатой пружинке!
Вероятно таки форма клапана очень важна.
Konstantin_E 17-06-2008 01:19
Чего еще
сделал. Убрал ручаг насоса и поршень. Теперь Крыс стал исключительно
ПСП. Почему убрал? Теперь удобнее вскрывать все потрошки на осмотр.

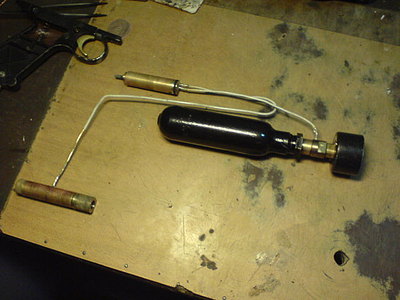

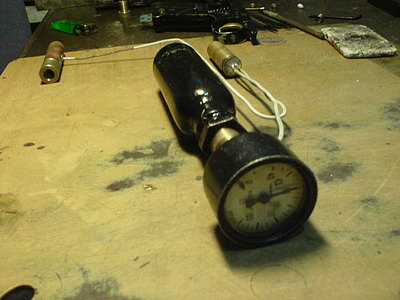

Сами потрошки выглядят так- И самое главное, теперь есть манометр в системе!
Фото всего в сборе будет позже, когда соберу конструкцию на нормальных
хомутах. А то если показать как резик примотан резинками, то ужас будет
Вернусь опять к новому клапану. Пока
с ним получилось так: 16 выстрелов, скорость 221-226-221, давление
113-90атм. полуграмм. Но на второй день, на сегодня утром, немного
упали скорости. Толи опять плывет, толи немного обжался и может
остановится. Вообщем посмотрим пока.
Konstantin_E 17-06-2008 01:36
Так, теперь по вопросам. Halfer, ты спрашивал за чертеж впускного клапана в накопитель. Посмотри тут
. Эскиз есть, а размеры должны быть у Avizenna, он автор. Я со своим
впускным клапаном ничего особо не делал, так что и подсказать особо не
смогу. Вернее, подсказать как раз смогу, но чертежа нет.
Konstantin_E 17-06-2008 01:43
quote: Если самому точить станочек не потянет максимум 17мм. Может ты видел где нибуть что-то подобное?
А
с каких делов станок больше не потянет?... Аж бегом! Значить можно
рискнуть сделать резик из 88-ми граммового баллончика. Это просто. Или
таки заточить резик самому. Я уже близко к этому, но... Боюсь что
полностью на наших карманных станках этого не сделать. Саму трубу
резика, заготовку, надо делать на большем станке. Собственно, как я
себе представляю изготовления резика. Берем подходящую трубу, отрезаем
сколько надо от нее. Теперь надо торцы привести в порядок. Вот тут и
проблема, нельзя будет пройтись по торцу, когда труба зажата в кулачках
на пару сантиметров а вылет под 20-30см. Вырвет нах. Поджать центром
тоже нельзя- не пройтись потом полностью по торцу. Остается тащить
заготовку на большей станок. Я думаю пробки резика делать на поперечных
винтах, поэтому не надо резать крупную резьбу ни в трубе, ни на
пробках. Кажется можно так делать. Пробки уже можно точить на нашем

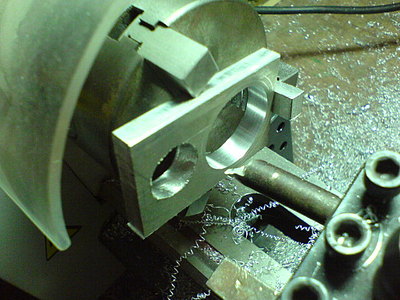

станке. Если вдруг диаметр большей, то есть обратные кулачки. Ща шось
покажу. Это заготовка на хомут. Так что ставим обратные кулачки и точим большие диаметры Так же, можно обычными кулачками зажимать трубу изнутри, если снаружи не взяться, а кулачки менять лень . Вроде все. Если что, то спрашивайте уточнения.
rpt_docalex 17-06-2008 01:58
quote:Originally posted by Konstantin_E: Толи опять плывет, толи немного обжался и может остановится. Вообщем посмотрим пока
Будет падать и дальше. Фторпласт садится и будет. Переходи на капролон.
Konstantin_E 17-06-2008 02:04
quote: Переходи на капролон.
А куда я денусь
Теперь легко добираться к клапану. Я чего за него зацепился, за этот
фторопласт, слышал что до 150атм. держит. Вероятно что меньше.
Avizenna 17-06-2008 10:01
quote: Я чего за него зацепился, за этот фторопласт, слышал что до 150атм. держит. Вероятно что меньше.
Константин
ты ошибся немного это форпласт держит, а у фторопласта особенно у ФТ-4
нет предела текучести. Вот достать бы форпласт он все проблемы снимает
и манжеты и уплотнительные кольца, а для редуктора в миниатюре самое то
будет.
Konstantin_E 17-06-2008 12:59
quote: И теперь давай чертежи в студию!Ну чтоб я к токарю приходил не с "техзаданием" а с чертежами...
Забыл
вчера. Могу пока предложить чертеж коннектора, который на рукоятке,
вроде доволен его функциональностью. Еще могу добавить заднюю пробку с
регулировкой силы ударника. Остальные узлы вроде и есть, но пока не
уверен в них, может будет коррекция. В течении дня добавлю чертежи.
Konstantin_E 17-06-2008 14:05
Не выдержал
и пострелял в хрон. От 110 до 80атм. получил 24 выстрела 209-220-209
полуграммом. В принципе усадка клапана больше не стала. Вроде как
устаканилось. Правда всю ночь резик был на минимуме- 80-ти атм. Может
вдуть больше и опять поплывет. Ладно, посмотрим пока как поведет себя
фторопласт. Шось захотелось добавить еще один резик... Не купить ли
88-ми граммовый баллон ради этого?...
Avizenna 17-06-2008 17:35
quote: Не выдержал и пострелял в хрон. От 110 до 80атм. получил 24 выстрела 209-220-209 полуграммом.
Ну
вот теперь поверю что ты сделал правильно 220м/с на 90-100атм или
195-200м/с будет с СР10,5гр. А все переходы вылижеш, убереш зазоры
(между стыками отверстий), соосный перепуск (край в край без
выступов)еще 20мыс прибавиш как минимум.
quote: В принципе усадка клапана больше не стала. Вроде как устаканилось.
Не
мучай себя все равно сделаеш как у меня, поставь нормальный клапан из
капролона и шток из бора и забудь про то, что плывет и грешить на
клапан не будеш. Объясняю почему у тебя с плоским клапаном получилось
чуть болше, очень просто он стал открываться быстрее без залипания. У
меня клапан конусный 100 градусов (40 градусов от перпедикуляра к
штоку), а из-за того что сделан из твердого материала открывается
быстро и обтекаемость лучше.
Konstantin_E 17-06-2008 18:42
quote: без залипания.
Вот это пожалуй ключевое слово! Или точное определение процесса. Под шток из бора надо точить заново полкамеры. Пока лень А скорость поднять до 200-220 тяжелой, чувствую, можно и давлением.
quote: Не мучай себя все равно сделаеш как у меня,
Сделаю
конечно. Ща только несколько дней возьму тайм-аут, т.к. принесли
работу. Освобожусь и продолжу построение ПСП. Сегодня бегал в город,
только вот вернулся. Купил таки баллон на 88гр. СО2. Буду его цеплять.
Заодно посмотрим чего можно с СО2 получить, запас-то большей
относительно. Камера сейчас у меня на 2,5 кубика, ударник регулируется,
так что глянем на что способен газ. Вот только чем проколоть
баллончик...
Avizenna 17-06-2008 18:49
quote: Под шток из бора надо точить заново полкамеры.
Я
не точил сделал бронзовый вкладыш втугую вставил (правда еше промазал
уплатнителем ТП-9) просверлил отверстие 2,3мм и шлифанул зубочисткой, а
бор полирнул.
Konstantin_E 17-06-2008 18:50

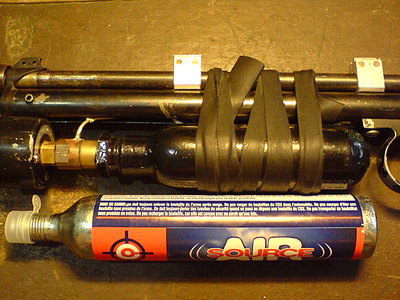

Примерял
новый баллон. Выходит на миллиметр тоньше по наружному диаметру, но
заметно больше в длину. Надеюсь могу ожидать от него более чем 65
кубиков обьема.

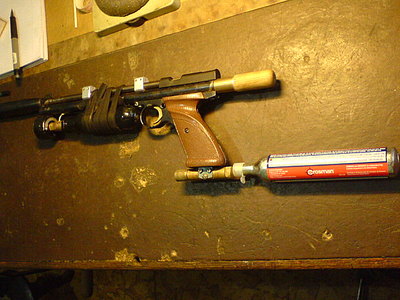

Так! Только хомяками не кидать за резиновые хомуты Это временно!
Konstantin_E 17-06-2008 18:56
quote: Я не точил сделал бронзовый вкладыш втугую вставил
В принципе да. Я уже подумал над чем-то близким. У меня же там стоит
шайба, в заду камеры, прижимает уплотнительную резинку на штоке. Но
лучше таки вкладыш- лучше будет центрировать шток. В конце концов,
можно вкладыш и на резьбе вкрутить в торец камеры.
Avizenna 17-06-2008 19:07
quote: В конце концов, можно вкладыш и на резьбе вкрутить в торец камеры.
На резбе центровка хуже, разве что закрутить и рассверлить. А
балончик крысовский большой 100 или 120 кубиков точно не помню. У меня
такой же, но не лижит к нему дуща, не вписывается в общую картинку, вид
портит, вот по тоньше и по длиньше, и запрятать под цевье или в
приклад..... А так помоему тебе и одного крысиного болона хватит выстрелов на 40-50 после капитальной доделки и настройки.
Konstantin_E 17-06-2008 19:37
quote: А так помоему тебе и одного крысиного болона хватит выстрелов на 40-50 после капитальной доделки и настройки.
Ну наверно еще от давления будет зависеть. Но размер все равно имеет значение!
