Да, описание переделки впечатляет... И
все же, если нетрудно, покажи нам, несмышленным, на картинках, как это
может выглядеть. Может, кто-то из самых отчаянных и первым рискнет на
такую переделку. А уже за ним и мы потянемся
> Купите ЗОС за 6000 рублей и получите желаемое. Понимаешь, Ягд от Юмарекса я бы купил с удовольствием, если новый, но ты ведь сам писал, что он не производится где-то с 2004. А
то, во что превратили его кетайцы под названием ZOS... сам понимаешь,
уже далеко не то, ни немецкого качества, ни прежней кучности. Так что
изпохабленную Зосю никак не назовешь желаемой.
> А Бенджамин пусть останется Бенджамином. Конечно,
конечно, он и так довольно неплох. И если по УСМ есть интересные
доработки, в том числе и твоя, с проволочной тягой между шепталом и
обрезанным СК (каковы, кстати, результаты?), то в теме избиваемого
ударником клапана пока не наблюдается никакого прогресса. А хотелось бы!
PS. Кстати, не совсем понятно, почему именно из нержавейки? Накопитель у Бени из латуни и даже из алюминия
barsoid 19-04-2010 08:34
quote:Originally posted by Snajper: А хотелось бы!
А зачем? Так можно доулучшаться до того, что от бенжа не останется даже трубы насоса с названием и номером. Если
хочется дешево и просто поищи по темам "Инспектора"...он делал
самооткрывашку на крыса 2177...конструкция УСМ там почти такаяже...
переделки незначительные и почти все "на коленке дрелью". И главное -
ничего филигранного
Kaa1321 19-04-2010 12:12
Нервный: Хочу такой же Копию сможешь сделать ?
Не комерсант я и ленивый Тама
на фотах всё понятно - закажи заготовку с центральным отверстием...
остальное всё грубо - руки, дрель и нож..."пилите Шура, пилите..."
FilippOk 19-04-2010 15:16
quote:Originally posted by barsoid: ...поищи по темам "Инспектора"...он делал самооткрывашку на крыса 2177
Поискал - не нашёл. Обдумав мыслю на свежую голову: а ведь можно проще. Может и получиться. Мысля простая: делаем новую жопу накопителя и шток клапана, плюс шептало, но не уголком, как на ЗОСе, а просто запирающее. Может получиться. Иллюстрирую наброском:
Snajper 19-04-2010 16:39
Ну вот, оказывается, здоровый сон действует благотворно
Насчет чертежа ноу-хау, откровенно говоря, не понял, что это такое. Если
для жопы накопителя, то вроде сложновато, и непонятно, как эту штуку с
внутренними перегородками изготовить, ведь токарному станку это не под
силу. Литьем?
SENSXUP 19-04-2010 16:43
там нет перегородок, это отверстие
Snajper 19-04-2010 16:46
Ну правильно, отверстие, но в чем оно - в перегородках ведь
SENSXUP 19-04-2010 17:11
нет там перегородок
Snajper 19-04-2010 17:15
barsoid
quote: А зачем? Так можно доулучшаться до того, что от бенжа не останется даже трубы насоса с названием и номером.
Можно. Но не нужно Речь здесь идет только о клапане. Хотя
улучшений к Бене в этой ветке море, одним больше - одним меньше, какая
разница. Тем более что заполучить в Бене клапан-самооткрывашку - это
большой прогресс в его характеристиках.
quote: нет там перегородок
Что же по твоему избражено на этом чертеже?
quote: поищи по темам "Инспектора"...он делал самооткрывашку на крыса 2177.
тоже не нашел, кстати. Грохнули тему?
FilippOk 19-04-2010 18:35
Да нет там перегородок. Цилиндр с резьбой с отверстием и прорезью сзади. Ок, я смотрю, непонятно проиллюстрировал. А если так?
SENSXUP 19-04-2010 18:39
quote:Originally posted by Snajper: Что же по твоему избражено на этом чертеже?
там изображены "не перегородки"
да говорю же - это отверстие, перпендикулярное оси накопителя
barsoid 19-04-2010 20:35
quote:Originally posted by FilippOk: Поискал - не нашёл.
Посмотри эту... хотя мне помнится тема всетаки была пообширнее и в ней были фотки
А как на твоем чертеже бужет выглядеть уплотнение клапана?
Нервный 19-04-2010 23:09
Сколько это в итоге стоить то будет ?
FilippOk 19-04-2010 23:46
Я правильно понял - ты пытаешься понять, сколько стоит рабочая идея? Идея - бесплатно. Дарю.
quote:Originally posted by barsoid: как будет выглядеть уплотнение клапана?
Да
не будем изобретать велосипед, сделать как на ЗОСе-Ягде, и всех делов -
резиновое колечко на штоке, прижатое в стакане латунным кольцом, в
которое упирается пружина. Блин. По ходу, я вижу, опять непонятно нарисовал. Лады, завтра выложу полный чертеж накопителя на Беньку с дамп-клапаном.
Инспектор 19-04-2010 23:52
quote:Originally posted by Snajper: тоже не нашел, кстати. Грохнули тему?
Незнаю как тема и где она спрятанна но Крыс этот у меня в особом статусе! Я темку поищю или че сам по новому напишу Но там все сделано под УСМ Кросмана как это впихнуть в Бенджамин надо смотреть!
Snajper 19-04-2010 23:57
quote: А если так?
Так конечно лучше! И
все равно, есть непонятки, указал на них красными стрелками: ведь если
этот чертеж является сечением, то линия, на которую указывает первая
стрелка, на чертеже не указывается, а у тебя она указана, тогда что она
означает?
Линии на которые указывает вторая и третья красная стрелка, у
тебя судя по всему означает отверстие? Которое проходит сквозь цилиндр
перпендикулярно.
FilippOk 20-04-2010 01:01
quote:Originally posted by Snajper: если этот чертеж является сечением
1. Да, сечение. 2. нет, это не чертёж. Это - набросок.
quote:Originally posted by Snajper: то линия, на которую указывает первая стрелка, на чертеже не указывается, а у тебя она указана, тогда что она означает?
Эта линия - донце жопки накопителя. Как же это - не указывать заднюю часть объёма?
quote:Originally posted by Snajper: Линии на которые указывает вторая и третья красная стрелка, у тебя судя по всему означает отверстие?
Это не просто отверстие. Это - перепуск и отверстие под резьбу гайкоболта.
Забей, завтра полный нарисую и дам рисунок с прозрачными стенками.
Snajper 20-04-2010 01:52
quote: Забей, завтра полный нарисую и дам рисунок с прозрачными стенками.
Да, хорошо бы, а то путаница малеха возникает. А вопрос-то по клапану-самооткрывашке интересный и перспективный!
sahaa 20-04-2010 16:00
Мужики можно её держать накаченной и сколько времени?
FilippOk 20-04-2010 17:08
Можно. Если там забито три-четыре качка - до недели. Если забито больше, то больше недели лучше не держать - просядет резинка вып. клапана.

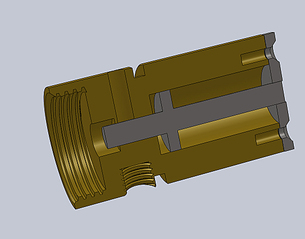

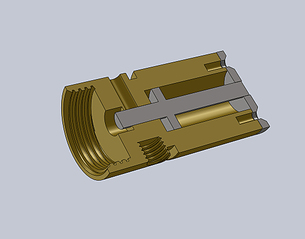

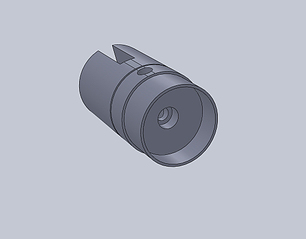

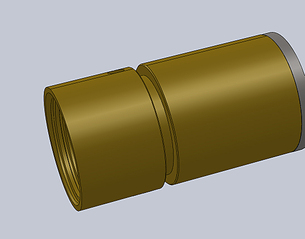

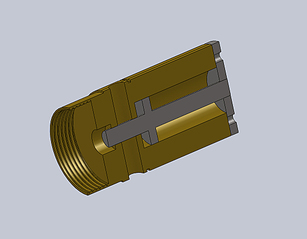

====================================================================== На картинках ниже - диметрия сечения и внешний вид задней части накопителя на БШ397. Внутри накопителя - штоковый дамп-клапан, сзади - крышка пружины клапана. Резиновое кольцо уплотнения клапана, кольцо уплотнения клапана, винты крышки, демпфер-манжета, и пружина клапана - не показаны. Материал - латунь, нерж. сталь.
Допуска: Внутр. диаметр канала клапана, внешний диаметр самого клапана, и его отверстие в крышке - до 0.01 (на притир); Наружный диаметр накопителя - до 0.05; Остальные размеры - 0.1. Резьбы условные, уточняются. Фаски только указанные, углы фасок - 45. Ну, теперь-то вопросов быть не должно.
