А как нарезы посмотреть? Сейчас же все новые в блистере идут.
Storag 06-09-2010 19:39
Напильник хорош тем что термообработку можно на кухне проводить, газплиты достаточно
rogznov 06-09-2010 19:43
quote: купить новую крысу с нормальными нарезами
брал насос вот здесь, самые низкие цены и крысы есть [URL=http://forum.guns.ru/forummessage/25/466351-m11256980.html общался с продавцом, по отзывам очень добросовестный.
gosha-kun 06-09-2010 20:02
Можно не сомневаться, я у него дважды брал Крыс на всякие издевательства и запчасти.
BRN 07-09-2010 13:15

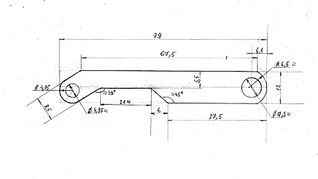

в общем вот сделал набросок размеров рычага. за точность и универсальность не ручаюсь но общие размеры понять можно.
gosha-kun 07-09-2010 13:24
На самом деле
пиндосы перестарались с выборкой в шатуне, эту часть на новом можно
смело сделать шире минимум на 3 мм., а это доп. прочность...
Выручите кто-нить... Плз...
Anatoliy777 07-09-2010 15:55
Нашел тут пару
маленьких шарикоподшипников (внутренний Ф5 мм, наружный Ф9 мм, ширина 3
мм). Думаю установить на ось накачки. (по ширине как раз ложиться между
стенок рычага накачки). Только терзают сомнения выдержит ли такой
подшипник усилия возникаюшие при накачке. В связи с этим вопрос как
можно примерно посчитать усилия воздействующие на ось.
BRN 07-09-2010 16:08
насколько я помню, шарикоподшипники не любят осевых нагрузок. тут помогут роликовые подшипники.
Anatoliy777 07-09-2010 21:47
quote: насколько я помню, шарикоподшипники не любят осевых нагрузок. тут помогут роликовые подшипники.
ну
в этой системе осевых нагрузок как таковых и нету, только радиальные
(ну будем рассматривать случай когда заряжающий более менее адекватен и
тянет рычаг в плоскости перпендикулярной оси рычага ). естественно
роликовые, а точнее игольчатые подшипники выдержут большую нагрузку, но
беда в том, что у меня есть только вышеописанные. вот и хотел прикинуть прежде чем тратить усилия на их установку в пистолет
BRN 07-09-2010 22:42
ну например взять
усилие в 60кг (чтобы протолкнуть поршень к накопителю) и посчитать
отталкиваясь от этой величины. жаль я из сопромата ничего не помню=)
Avizenna 07-09-2010 23:36
Ну вы даете при площади 2см2 на поршне и давлении 150атм усилие какое будет? Порядка 300кг на ось давит.
REACT 08-09-2010 12:59
это скока нужно
качков (не теоретических, а где-то была тема там манометр к накопителю
припаивали) чтобы крыс до 150 атм накачать? может что-то и путаю уже, но
до 150 там еще далеко было и вроде не накачаешь столько никак...
gosha-kun 08-09-2010 01:13
quote:Originally posted by REACT: где-то была тема там манометр к накопителю припаивали
FilippOk 08-09-2010 01:20
10 качков китовым насосом с плоской башкой и круглой резинкой - это примерно 40-50 атм. При этом, 100 атмосфер достигается за примерно 25 качков, если уплотнения свежие.
Ага а дополнительный объем трубки и манометра никто не учитывал. 25качков дают 150атм с поршнем с малым МО.
Anatoliy777 08-09-2010 09:39
quote: Ну вы даете при площади 2см2 на поршне и давлении 150атм усилие какое будет? Порядка 300кг на ось давит.
тоже
пошел по такому пути, тока давление принял 100 атм (не собираюсь по
многу качать), получил порядка 2500 н. но это усилие на поршень, а там
же еще система рычагов, вот и думаю правилен ли такой расчет
Zmey177 09-09-2010 01:50
quote:Originally posted by Anatoliy777: Нашел
тут пару маленьких шарикоподшипников (внутренний Ф5 мм, наружный Ф9 мм,
ширина 3 мм). Думаю установить на ось накачки. (по ширине как раз
ложиться между стенок рычага накачки). Только терзают сомнения выдержит
ли такой подшипник усилия возникаюшие при накачке. В связи с этим вопрос
как можно примерно посчитать усилия воздействующие на ось.
Эти нагрузки не для шарикоподшипников. Оборотов практически нет, нагрузки большие. Примерно
такие же подшипники от какого-то мелкого HDD прожили в этом узле меньше
суток. Раскололись (вдоль!) обоймы, посыпались шарики...
В итоге
из головки обычного стального болта была выточена фигурная (трубка 10/5
мм длиной в ширину паза, посередине - тонкий фланец по форме конца
рычага) втулка, которая впаялась в конец рычага и живет там уже с
полгода.
------------------ Good... bad... I`m the guy with the gun.
gosha-kun 09-09-2010 03:28
Конечно. Там банальный подшипник скольжения - самое то. Не плодите лишних сущностей, и будет вам счастье...
(Кстати, сегодня подсчитали - 200 кг. давление на опору накопителя в среднем.)
Maxus15 09-09-2010 21:39
вот то, что установлено в рычаге моего "питомца" ... куплены на рынке (2 шт.) до
сих пор работает, ломался только припой, пошла тонкая трещина, между
подшипником и рычагом, из-за не до конца на место посаженного подшипника
gosha-kun 10-09-2010 12:08
Сменил
накопитель на раритетный от очень старого Крыса и трубу новую поставил.
Мысы остались прежними, как на старой "притертой" насосной группе - это
значит, что потом подрастут, проверено. Накопитель уплотнил снаружи
своим "ноу-хау" - колечком из белого шланга ПВХ. Материал супер, не
стареет, на масло ему пофиг, давлением его не уродует, не коцается при
извлечении и вставке и уплотняет на ура. И главное, шланга этого у меня
метр. Наладить барыжничество колечками что ли
