Все видно! Спасибо тебе, добрый человек! Раюотает-то нормально?
moll83 24-02-2008 23:08
кому не
видно-штангель в руки и вперед. снимал на телефон. работает отлично. но
два ньюанса 1-купить колечки 15-16 диаметра. а уж потом делать нужную
канавку под неё.2-диаметр под ось рычага маловат на одну две десятки.
moll83 25-02-2008 12:10
извеняйте. уж обидеть не кого не хотел.
d!k 25-02-2008 12:48

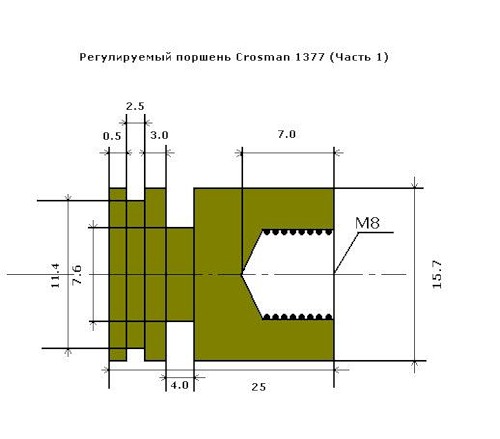

Вопрос к автору чертежу: Все указал правильно? Размер под резинку взят по примеру проточки на накопителе под сантех прокладку 16х2.5
на

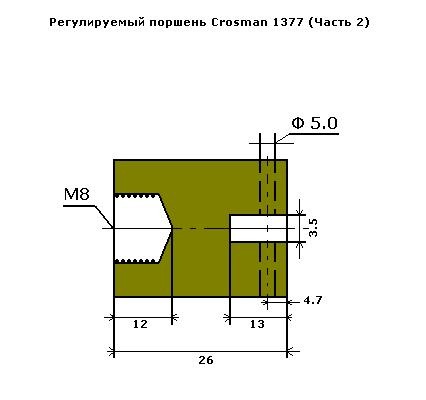

Вторая половинка
на
Знаю, что чертеж хреновый, но я учюсь на гуманитарную специальность))
Konstantin_E 25-02-2008 01:03
quote: Размер под резинку взят по примеру проточки на накопителе под сантех прокладку 16х2.5
Вопрос по этим самым резинкам- у нас их полно на базаре, любого
размера. Бензо-маслостойкие. Это они? Их можно применять? И немного
моего мнения о одном размере на чертеже. Проблемную область я обвел
"кругом" (не хихикать! Я первый раз мышью круг провел в Пейнте!), так
вот думаю что размер 0,5 стоило бы уменьшить до 0,3-0,4мм. Ведь это
место для сбора мертвого обьема.
d!k 25-02-2008 01:09
У нас на базаре были только один в один, как кросмановские родные. /16х2.5/ Я
перечитывал эту темку и помнится, что при толщине этой стенки 0,2 мм,
она сминалась. Но при этом, 0,5 мм это максимальная толщина. Так что
варьировать можно в этих пределах.
Точно также можно спросить, а обязательно ли М8, если можно м6?
Turhon 25-02-2008 01:17
quote:Originally posted by d!k: Точно также можно спросить, а обязательно ли М8, если можно м6?
Лучше М8, так как нагрузка на поршень нехилая.
moll83 25-02-2008 01:19
да.d!k отлично. наружний диаметр 15,6 хотя может 15,7тоже пойдет. рисуй второй. ширина фрезеровки там 3,5.
d!k 25-02-2008 01:40
quote:Originally posted by moll83: да.d!k отлично. наружний диаметр 15,6 хотя может 15,7тоже пойдет. рисуй второй. ширина фрезеровки там 3,5.
Наружний диаметр с моего накопителя опять же. Штанген ошибаться может только на 0,02 мм, поэтому на погрешность не пенять. Вот
на вашем чертеже явно видно 12 и 13мм, а общая длина 25. Это как
понимать? Сквозную дырку чтоли делать? Я оставил 1 мм запаса и сделал
общую 26 мм (все про вторую часть)
John JACK 25-02-2008 03:15
Дырку можно и сквозную делать, так технологичнее, а на прочность не влияет.
moll83 25-02-2008 07:17
отснял. ща выложу.
moll83 25-02-2008 08:39
а я думал не умею.

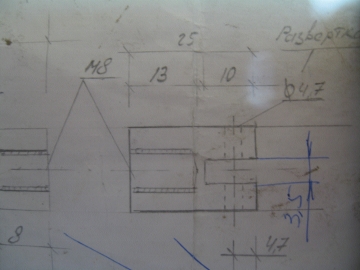

стоит только захотеть. передний бортик на первом рисунке, как и
условились, делайте какой посчитаете нужным. я останавился на 0,5. рис.
2 исправленны 2е ошибки длины-13-10- 2мм стенка. а вот диаметр под шток
рычага измерте сами.
wypa 25-02-2008 16:49
Прямая проточка, под
высоким давлением, позволяет расплющица кольцу в углах проточки и
уменьшить площадь контакта с насосам, что позволяет просачиванию жатого
воздуха за кольцо.

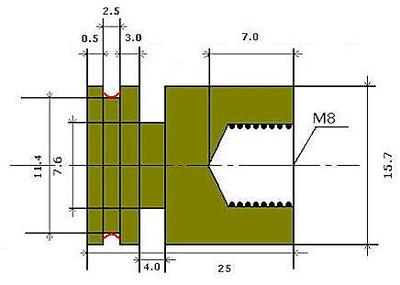

Проточку под резиновое кольцо надо делать закруглённое. ( на ресунке отмечено красным )
d!k 25-02-2008 17:28
Резинки у каждого свои, диаметр тоже у каждого свой. Ну а проточку да, скруглить
moll83 25-02-2008 18:04
проточил передний бортик на поршне и накопителе до 0,3 разници не заметил 12 качков пробивает а 13 нет
moll83 25-02-2008 22:01
ну тебе тогда проще к юрку обратиться. или пробегись по учебным заыедениям. учителей шабашкой не испугаешь.
Air Shoot 25-02-2008 23:55
там же элементарная деталь, любой токарь выточит.... ничего сложного нету
moll83 26-02-2008 07:54

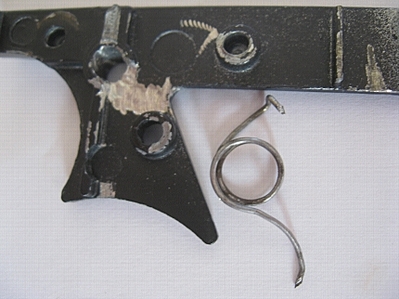

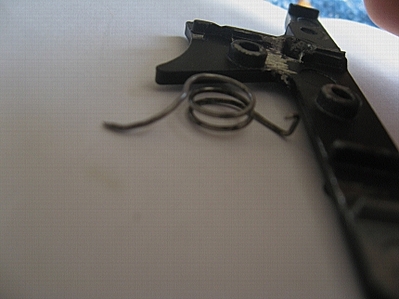

вот что получилос
из моего усм. с помощью олова бор машинки пружинки ну и
<матери>есстественно. непомню кто выше предлогал сделать
подпружиненний свободный ход курка. фото чуть позже.
GraySaint 26-02-2008 11:51
quote:Originally posted by moll83: вот что получилос из моего усм.
зачот! нужно повторить у себя!
Vanoven 26-02-2008 12:12
Есть способ проще, не требующий изменений оригинальных деталей усм, сфоткаю - выложу.
