quote:Originally posted by indie: забить молотком как заклёпку, гы
Во во. 2ceolos Прежде чем что-нибудь предлагать надо 10 раз подумать, а не брякнуть то, что первое в голову пришло.
------------------ Не стыдно не уметь - стыдно не учиться.
Zmey177 24-04-2009 23:35

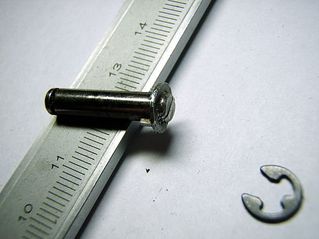

Вот мое решение оси.
Материалы: кусок какой-то оси/направляющей от принтера (d5мм), шайба М4, пластинка, Е-шайба. Инструменты: Дремель (Наше_Все), паяльник.
Дремелем
сделал 2 проточки и один осевой пропил, затем впаял в пропил и обточил
по месту пластину, надел на проточку разрезанную шайбу, сжал до посадки
ее на проточку и тоже пропаял. Далее - тонким алмазным бором сделал на
цилиндре проточки под пластину.
Живет уже с полгода, износа не заметно. Поверхность оси, похоже, или цементирована, или очень качественная сталь.
------------------ Good... bad... I`m the guy with the gun.
Хулиган 25-04-2009 12:33

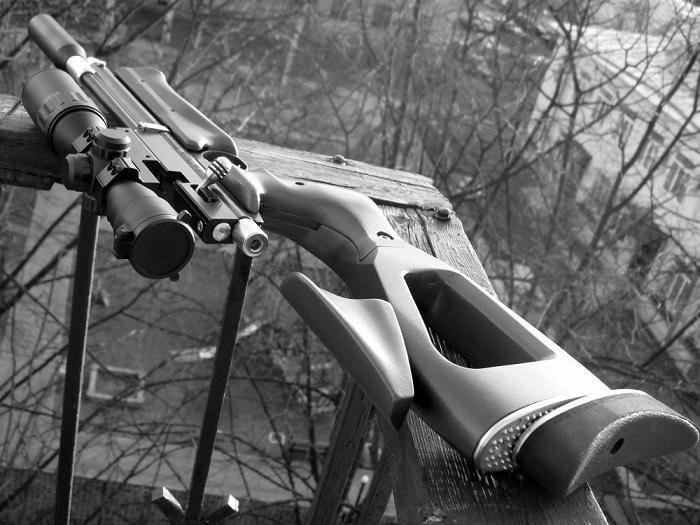

Во,вроди закончил своё творение, антабки тока как нить присабачить спереди бы....
Maxus15 25-04-2009 12:43

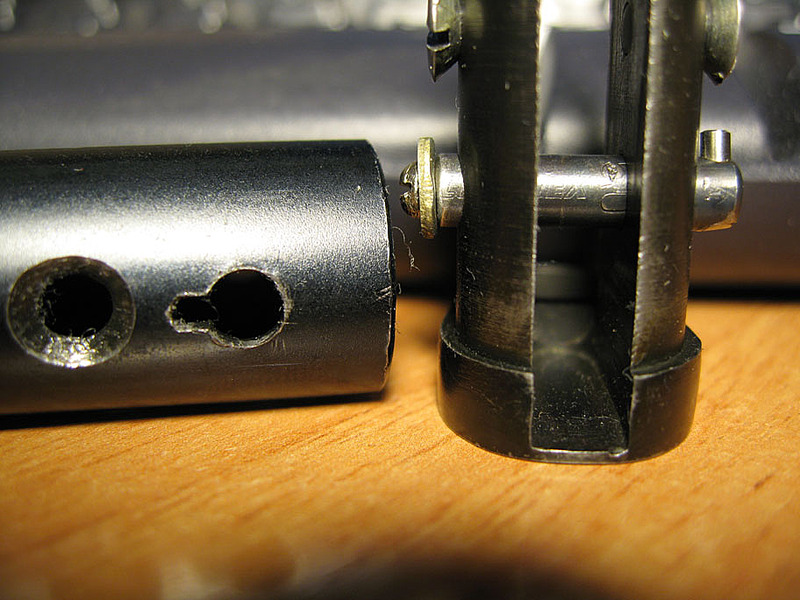

давно читаю этот форум, решил поделиться своей находкой в области: "ось рычага"
... какое все волосатое получилось ))
сделана
из хвостовика сверла 5.0 ... потратил примерно час времени, с одной
стороны завернута "двоичка" с шайбой, с другой вставил и зажал кусочик
другого сверла...
Хулиган 25-04-2009 12:51

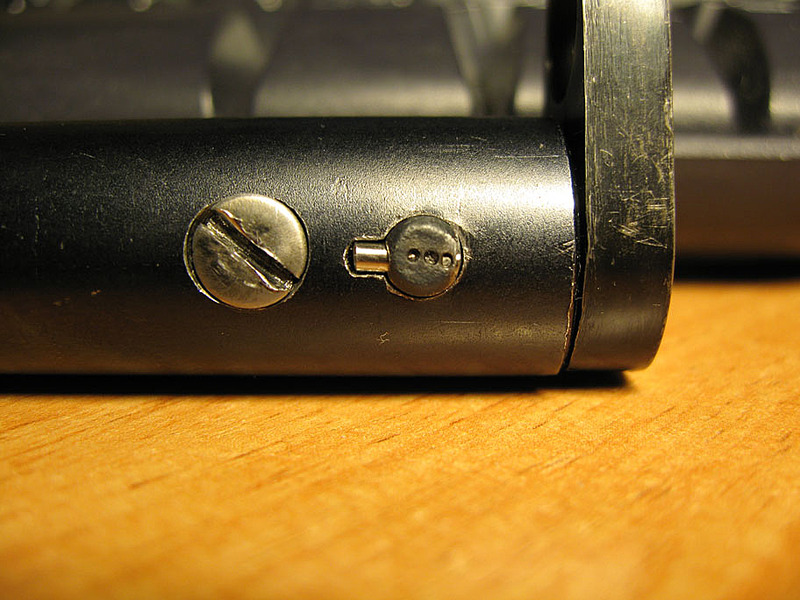

А мне сделали вот такую ось, из нержи вроде, не гнётся, резьба на шляпе тройка...
Хулиган 25-04-2009 01:50
Такой же вариант оси как и у indie,только не кустарный...
Zmey177 25-04-2009 01:54
quote:Originally posted by Maxus15: давно читаю этот форум, решил поделиться своей находкой в области: "ось рычага"
сделана
из хвостовика сверла 5.0 ... потратил примерно час времени, с одной
стороны завернута "двоичка" с шайбой, с другой вставил и зажал кусочик
другого сверла...
Немножко "колхоз" на вид, но идея разделить крепление пробки и ось - зачетно.
------------------ Good... bad... I`m the guy with the gun.
indie 25-04-2009 02:33
quote:Originally posted by Хулиган: Такой же вариант оси как и у indie,только не кустарный...
бугога, требую скидку
у меня мадеин германия между прочим, гу гу гу
ридик 25-04-2009 13:04
Поясните ламеру)) сколько выстрелов в базовом крысе скажем так с 10-15-20 качков...
Zmey177 25-04-2009 13:08
один.
------------------ Good... bad... I`m the guy with the gun.
Sverhzvuk 25-04-2009 13:11
quote: сколько выстрелов в базовом крысе скажем так с 10-15-20 качков...
выстрел
всегда один, т.е. после каждого выстрела приходится качать, а от
количества качков зависит скорость пули, самое оптимальное 10 качков.
Maxus15 25-04-2009 13:44

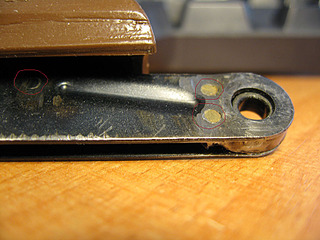

продолжение темы оси.... может кому интересно будет обычно
получается легко и быстро, с этим же провозился долго, кучу нервов
убил. сначало сделал без латунных вставок, только пайка, ...невыдержала эта конструкция работает вполне надежно, выделены места усиления рычага (завернул винт, все лишнее отрезал), задача была также, сильно не увеличивать всю конструкцию по массе и габаритам...
gosha-kun 25-04-2009 14:00
quote:Originally posted by Maxus15: сначало сделал без латунных вставок, только пайка, ...невыдержала
Естественно.
Припой в данной схеме лишь "элемент удержания" вставки в рычаге, но
никак не элемент силовой конструкции. Тем более что и выполнена пайка,
судя по фото, неправильно. Чтобы схема жила, необходимо жеское
скрепление двух половин рычага - например соединительная резьбовая
шпилька типа моей.
Maxus15 25-04-2009 14:10
quote:Originally posted by gosha-kun:
Естественно.
Припой в данной схеме лишь "элемент удержания" вставки в рычаге, но
никак не элемент силовой конструкции. Тем более что и выполнена пайка,
судя по фото, неправильно. Чтобы схема жила, необходимо жеское
скрепление двух половин рычага - например соединительная резьбовая
шпилька типа моей.
... а что видно на схеме, что именно не правильно? разъясните пожалуйста на счет применения пайки согласен, я так и написал, сама по себе она много не держит... ... схема "живет", испытано...
gosha-kun 25-04-2009 14:19
quote:Originally posted by Maxus15: а что видно на схеме, что именно не правильно?
Видно, что припой контактирует только со вставкой под ось, но не с боковинами рычага.
Maxus15 25-04-2009 14:25
quote:Originally posted by gosha-kun: Видно, что припой контактирует только со вставкой под ось, но не с боковинами рычага.
...больше
и не надо, в данном случае олово удерживает подшипник от вылета с места
(просто держит его на месте), остальную работу выполняют латунные
шпильки, которые удерживают его от движения в сторону поршня...
gosha-kun 25-04-2009 15:47
А что мешало все-таки создать монолит в передней части, соединив втулку и половинки рычага толстым слоем припоя? Хуже не будет.
ридик 25-04-2009 16:05
quote:Originally posted by Sverhzvuk: выстрел
всегда один, т.е. после каждого выстрела приходится качать, а от
количества качков зависит скорость пули, самое оптимальное 10 качков.
Дауж не айс
Maxus15 25-04-2009 16:27
quote:Originally posted by gosha-kun: А что мешало все-таки создать монолит в передней части, соединив втулку и половинки рычага толстым слоем припоя? Хуже не будет.
... конечно, ни что мне не мешало кстати,
там раньше был припой (именно в этом варианте, уже со шпильками), но я
его убрал шлифмашинкой, до подшипника, припой остался, его почти не
видно, в щелях между подшипником и половинками рычага... уверяю вас,
ни куда подшипник в таком варианте не двигается, т.к. основные силы
действуют на рычаг в конце его пути, когда поршень ближе к накопителю, а
в этом положении, нагрузка переходит полностью на две латунные
шпильки...
indie 25-04-2009 17:29
quote:Originally posted by ридик: Дауж не айс
для айса есть пистолеты с баллончиками от газировки в другом отделе
