BigTrack 19-07-2008 21:18
Хочу рассказать, как на коленке сделать перепуск на резьбе. Работает уже более 2000 выстрелов. Для этого нужно: 1. Ниппель от велосипеда (на который еще ниппельная резинка одевается.) 2. Свело 3,5 мм. 3. Фум лента 4. Два резиновых колечка (нашел в рем комплекте к МР-654) 5. Дрель 6. Метчик (не помню какая резьба, но должна быть такой как на ниппеле)
Берем
ниппель, зажимаем и рассверливаем отверстие до 3,5 мм. Только
аккуратно. Не вытаскивая с дрели, стачиваем до диаметра, чтобы он плотно
входил в нижнюю часть перепускного отверстия в стволе.
Вытаскиваем
и разбираем накопитель, далее метчиком режем резьбу на выпускном
отверстии. Убираем стружку, моем, собираем, засовываем на место.
Ввертываем
ниппель в накопитель, одеваем переднюю пробку на пистолете и
прикладываем ствол. Необходимо понять сколько нужно отрезать от ниппеля,
чтобы он зашел в перепуск ствола. У меня выступет примерно на 7
миллиметров из трубы. Выворачиваем, отрезаем.
Берем фум ленту, делаем 3-5 витков по резьбе ниппеля и ввертываем в накопитель.
В
перепуске есть по штату резинка, которая ставится в отверстие в трубе и
в нее ставится родная втулка, так вот ее запихиваем на прежнее место,
это сделать не просто, но нужно. Теперь сверху этой резинки одеваем 2
резинки, примерно такого же диаметра как только что описанная выше
резинка. После этого стягиваем ствол хомутом. Но нужно следить, чтобы
когда зажимаете ствол, ниппель немного входил в него и ствол прижал
резинки к трубе.

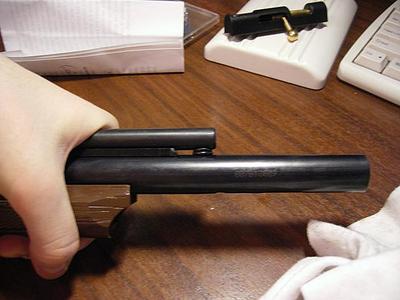

Получается примерно как на этой фотке.
Далее
в ствольной коробке пропиливаем пластмассу до отверстия перепуска. Это
необходимо для того, чтобы коробку можно было одеть не тревожа ствола.

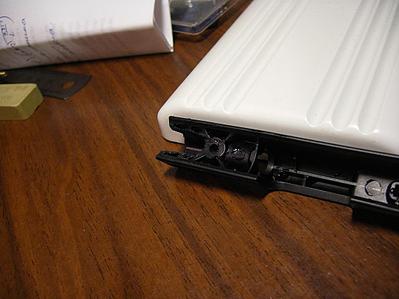

На фотке видно.
Вот
таким медодом мы с друганом возвратили к жизни крыс, который сильно
сифонил из перепуска. Ремонт занял час. Все это написано к тому, что из
ниппеля получается хорошая втулочка для перепуска, а я все думал, что
нужно к токарю съездить и выточить по чертежу.
Сорри за многабукф.
d!k 19-07-2008 21:43
С 2х качков воздух держит полностью?
Jr8 19-07-2008 21:43
оо мои фотки кому-то пригодились
BigTrack 19-07-2008 21:50
quote:Originally posted by Jr8: оо мои фотки кому-то пригодились
Угу, ваще в тему, сфоткано именно то, что нужно.
BigTrack 19-07-2008 21:52
quote:Originally posted by d!k: С 2х качков воздух держит полностью?
Идеально долго держит. Палец отпускаешь и пшик.
cKOSOI 21-07-2008 22:16
Кто нить может
выложить крупные фотки передней пробки? Мастера по чертежам не понимают,
дал крысиную- не понимают. Щас лопачу форумы и распечатываю найденные
пробки показать мастерам(типа мозговой штурм)может придумают как её
сделать. Моя помощь на предмет спаять её из 2х железок отклика у них не
вызвала. Выточили колечко на накопитель. Ух крысяра будет жарить!!!
Turhon 21-07-2008 23:33
quote:Originally posted by cKOSOI: Кто
нить может выложить крупные фотки передней пробки? Мастера по чертежам
не понимают, дал крысиную- не понимают. Щас лопачу форумы и распечатываю
найденные пробки показать мастерам(типа мозговой штурм)может придумают
как её сделать. Моя помощь на предмет спаять её из 2х железок отклика у
них не вызвала. Выточили колечко на накопитель. Ух крысяра будет
жарить!!!

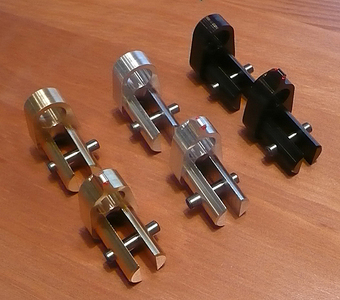

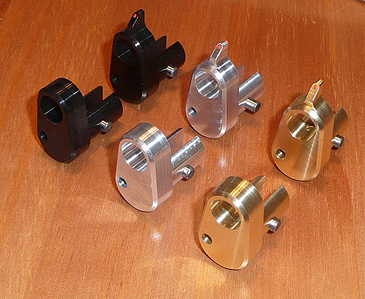

Вот фотки буржуйской пробки.
cKOSOI 21-07-2008 23:42
Аж дух захватывает. Мои так не сделают. Спасибо!
Kas-21 22-07-2008 11:47
quote: Вот фотки буржуйской пробки.
А можно ссылочку на первоисточник?
GLYUK 22-07-2008 11:52
Сорри за флуд но неужели у нас нет таких фрезеровщиков которые настолько простую детальку сделают?
Turhon 22-07-2008 16:20
quote:Originally posted by Kas-21: А можно ссылочку на первоисточник?
Ссылка затерялась где-то в закромах.
Gentёr 22-07-2008 17:58
красота-то какая,..
лепота! (с) ну кто-же, кто-же начертит такое?.. мне б наверняка свояли
такую штучку и было бы мне счастье на этом свете. а может и не только
мне одному.
п.с. плохо, все же, жить без автокада...
п.п.с. люди, как тему можно скопировать?!?
nAxAH 23-07-2008 02:14
ох, пробочки действительно заглядение. как золотые
Kas-21 24-07-2008 11:17
quote: ну кто-же, кто-же начертит такое?..
quote: п.с. плохо, все же, жить без автокада...
Так всё просто: штангель, карандашик, листик, поход к фрезеровщику, счастье...
Gentёr 24-07-2008 13:30
все к этому и идет...
зачем отверстие маленькое спереди и болтик?
Turhon 24-07-2008 14:16
Пробка похоже состоит из двух частей, а винтик их скрепляет.
Gentёr 24-07-2008 15:27
...мне хочется верить, что это не так. если Вы правы, то это не очень хорошо, точнее очень нехорошо.
Storag 24-07-2008 17:33
Судя по шву таки да, 2 части.
Andrey N 24-07-2008 18:11
quote:Originally posted by Gentёr: зачем отверстие маленькое спереди и болтик?
IMHO винтик фиксирует ось рычага. Если бы он соединял 2 части пробки, он имел бы шляпку.
