А не подскажите размер самой резинки какую лучше использовать?
Pernix 11-07-2008 13:19
Опишу как очень
просто можно проточить посадочное место под стопорную шайбу в
накопителе. Итак, подбираем винтик М4 длиной около 50мм с любой шляпкой и
резьбой примерно на 1/2 длины. К нему две шайбы и и гайка. Также
понадобятся две резиновые прокладки, хорошо подходят сантехнические от
кран-буксы. Берём винтик, надеваем шайбу и одну прокладку и
вставляем его в отверстие выпускного клапана с внутренней стороны
накопителя. Прокладка нужна для того, чтобы не повредить посадочное
место клапана. На торчащий из накопителя винт надевает вторую прокладку и
шайбу, затягиваем гайкой. Надо подобрать винт так, чтобы его резьба не
попадала на отверстие для выпускного клапана. Зажимаем винт в дрель и точим, держит нормально. Работы надфилем 10 минут.
Konstantin_E 11-07-2008 13:28
quote: А не подскажите размер самой резинки какую лучше использовать?
Я
не знаю как их правильно мерять, снаружи и толщина, или снутри и
толщина... Бери резинку от камеры и с ней по базарам и магазинам. То что
можно подобрать такую же из наших ГОСТов, это точно. Кстати, тут одна
мысля пришла насчет поршня, вернее этого уплотнения. Помните, недавно
пробовали делать поршень из фторопласта(или капролона)? Так вот, я думаю
что поршень надо делать нормальным металлическим, а вот вместо резинки
ставить именно манжету. Как в ППП-пневме. Только без толстой канавки,
как на Муркиных манжетах. Видел Петрухину манжету, так вот по такому
принципу бы выточить и на поршень. Т.е. совсем без резинок.
Bakerman 11-07-2008 13:33
Дело в том что пистолет я еше не получил но хочу заранее сделать чертежи для токаря! Резинки правильно меряться - наружний диаметр Х толщина.
Bakerman 11-07-2008 15:45
Еше один вопрос - какой диаметр переднего штифта рычага насоса?
Tranklykator 11-07-2008 19:54
Привет
всем).А как сюда фотки приаттачить?... Спасибо Turhon за объяснение)...

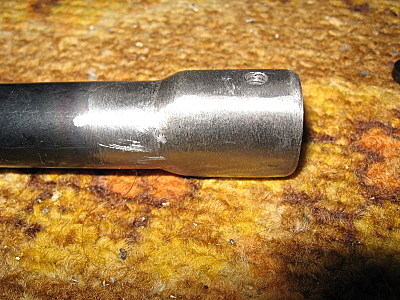

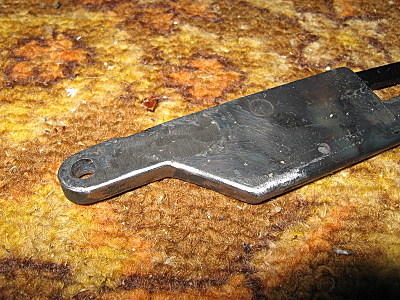

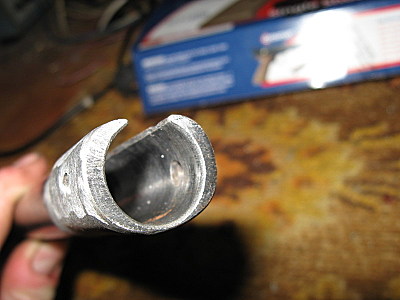

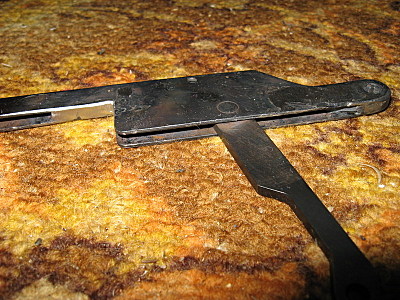

Поиздевался над трубой и рычагом с помощью сварщика... Потом подумал,
что трубу уродовать было не надо, хватило бы оси 5 мм по прессовой
посадке. Теперь остается 1 слабое место - ось шатуна...
Turhon 11-07-2008 19:57
quote:Originally posted by Tranklykator: как сюда фотки приаттачить?
Жми на иконку с карандашиком вверху твоего поста
Avizenna 12-07-2008 01:47
На счет упорного
кольца для камры. Есть очень простой выход. Смотрите на эскизы. Ставится
опорное кольцо из трубы 16мм шириной 8 мм внутренний диаметр 11-12мм
(предварительно уменьшив внешний диаметр под свой крысс). Протачиваем
под камеру выступ глубиной 2мм. Стачиваем площадку под внутренний выступ
трубы насоса. Ставим камеру с опорным кольцом, центруем отверстие
перепуска и фиксируем. Сверлим дырку в кольце под прижимной винт и
нарезаем резьбу. Винтом фиксируем кольцо и делаем еще 2 дырки с боку
трубы под стопорные шпильки диаметром 3-4мм. Загоняем (забиваем, должна
входить туго) заранее заготовленые шпильки в отверстия, убираем лишнее,
ставим камеру на место, проверяем центровку. Собираем и стреляем, камера
не продавливается и к тому же центруется в трубе насоса.
Avizenna 12-07-2008 14:01
quote: Помните,
недавно пробовали делать поршень из фторопласта(или капролона)? Так
вот, я думаю что поршень надо делать нормальным металлическим, а вот
вместо резинки ставить именно манжету. Как в ППП-пневме. Только без
толстой канавки, как на Муркиных манжетах. Видел Петрухину манжету, так
вот по такому принципу бы выточить и на поршень. Т.е. совсем без
резинок.
Константин ты отчасти прав. Я тоже
делал поршень из капролона все хорошо, но есть одна нехорошая вещь,
капролон сильно расширяется при нагреве и качать становится практически
невозможно, клинит. А если сделать все свободным и понадеятся на
резиновые кольца то теряеш много. А где ты видел Петрухину манжету, может повторить ее для крыса?
Konstantin_E 12-07-2008 14:10
quote: А где ты видел Петрухину манжету, может повторить ее для крыса?
Так
это, в Мурке у меня стоит она. Эта манжета очень эластичная, такая же
как и родная, только вроде как более прозрачная. Говорят что она
делается из родной, путем перепрессовки или шось в этом роде. Отличается
от родной, тем, что не имеет мертвого обьема. Канавка там конечно есть,
для обтюрации, но эта канавка как бы прорезана лезвием, т.е. "не имеет
толщины", если можно так выразиться. Вот я и подумал о такой манжете на
МК. Только делать надо из чего-то эластичного. Ну хотя бы из
фторопласта, он все же мягче капролона. Понятно, что придется заменить
головку поршня и придумать подачу воздуха при возврате поршня. Я думаю,
идею можно взять из насосов ВД.
Avizenna 12-07-2008 14:19
quote: Эта
манжета очень эластичная, такая же как и родная, только вроде как более
прозрачная. Говорят что она делается из родной, путем перепрессовки или
шось в этом роде.
Надо попробовать. Можно флубон Ф-4УВ15 он обычно используется в насосах. А где взять такую манжету, чтобы под МК перерисовать.
Konstantin_E 12-07-2008 14:27
quote: Можно флубон Ф-4УВ15 он обычно используется в насосах.
Вот
тут не подскажу, я таких материалов и не знаю... Смотри, если в насосе
ВД принято менять резиновое колечко на последней ступени на фторопласт,
разумеется вместе с поршеньком, то почему в насосе МК такого не сделать.
К тому же практически полное отсутствие МО. Не, я понимаю что
общепринятый КИТовый поршень вполне прилично работает, и даже на насосе
2100 перешли 200атм, но все равно интересно насчет другой манжеты.
Только на своем Крысе я уже не буду проводить эксперименты, он у меня
стал ПСПишным и возвращать не хочу. Может принесут Крыса на АП, то
тогда, в зависимости от вдохновления, возможно и сделаю поршень из
фторопласта.
Konstantin_E 12-07-2008 14:29

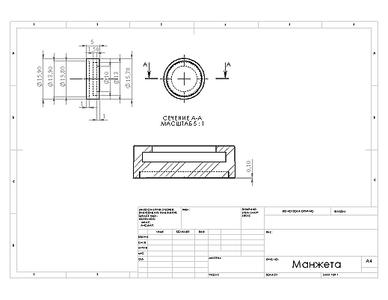

quote: А где взять такую манжету, чтобы под МК перерисовать.
Возьми за основу любую от ППП-пневмы, только канавку делать "без толщины".
Avizenna 12-07-2008 15:57
quote: Возьми за основу любую от ППП-пневмы, только канавку делать "без толщины".
Ага
я уже нашел плоскую манжету от детского пистолета Кольт материал такой
же как и в крысе, диаметр 15,8 в узком месте, залил зазор твердым
герметиком, высохнет посмотрю. А свой я не трогаю, тоже на стадии
полного перехода в ПСП.
cKOSOI 12-07-2008 21:49
Стрельнул в хрон
Люман 0.54 10качей-188м\с, 14качей-196, 20качей-197 КИТ Yrka.Поставил 2ю
резинку на досылатель, чуть выше первой - прироста 0, зато дрель(когда
канавку под кольцо протачивал)закрутила трусы и чуть не оторвала мне
хрен. Писец, крысоводство опасно и трудно!
Pernix 12-07-2008 22:01
quote:Originally posted by cKOSOI: дрель(когда канавку под кольцо протачивал)закрутила трусы и чуть не оторвала мне хрен. Писец, крысоводство опасно и трудно!
Konstantin_E 13-07-2008 12:56
quote: Поставил 2ю резинку на досылатель, чуть выше первой - прироста 0,
Куда
чуть выше? Вторая резинка прямо в канавку ставится, где родная стоит.
Не надо никаких дополнительных канавок точить. Ото и наматало не то что
надо
BigTrack 15-07-2008 10:59
народ,
подскажите, как сделана герметизация перепуска на металлической коробке?
Там тоже эта дебильная втулочка стоит, на которую резинки надо одевать?
Avizenna 15-07-2008 11:24
Константин. Опробовал плоскую манжету, отличная штука однако. Даже захотелось вернуться обратно в МК . Легче и меньше на два качка нужно качать. На восьми получил столько же, что и на 10 качках получал.
trew-q 15-07-2008 11:55
Да, втулка в любом
варианте стоит. Некоторые вытачивают новую с двумя резинками на конце.
Кто-то оставляет родную добавляя только резинку. Крепят тоже по разному -
кто самодельную на резьбу сажает в накопитель, кто вклеивает в ствол
(при пластиковой коробке) и т.д.
Пострелял из свежеприобретённой BSA Lonestar 6,35mm
Резинки правильно меряться - наружний диаметр Х толщина.
