quote: Карабинчик на таком принципе - о дааа! Эххх...
Я тут прикидывал объемы насоса. Первая ступень 49см3. Вторая ступень 10см3. Объем накопителя непонятен,1-1.5см3. Увеличиваем ход на 10мм и 5.5см3 как с куста. Может уже и 4 качек не нужен будет. Хорошо бы избавиться от защелок и открыть казенник. Можно пластика добавить в таком исполнении. А то честно, пластика где нужно, пожалели. Думаю и манжеты стандартные, поэтому и трубы такие. Кстати я заодно просмотрел бюджетные и самодельные МК, Зораки с двухступенчатым насосом, впереди по соотношению качков к джоулям.
ADF 02-11-2013 18:49
Если крышка верхняя былалб побольше, ну как на твоих эскизах, то в задней части просто мощный магнит поставить можно было, запирание на магнит. С тонкой прослойкой пластика, чтобы не бился. И крышка сама, хотя-бы сверху, с металлической ненагибаемой шиной. Неплохой мог бы быть карабин, если бы сразу заводской такой замутили, со складным на бок прикладом.
С-Б-А 02-11-2013 19:14
quote: хотя-бы сверху, с металлической ненагибаемой шиной.
Я хотел такой вариант замутить, жесткость повысится и рычаг длинный с одной защелкой, но лишней крышки нет и пластика сверху в родной мало. Жмоты. И металла на накопитель пожалели. На пределе.
ADF 02-11-2013 19:36
Зачем там вообще защелку?! Под свес (рукоятку) снижу магнит, в свесе - либо тоже магнит, либо железяка. В горизонтальном положении слипается, усилия там за глаза хватит, чтобы держать крышку на месте.
Ну естественно это если сама конструкция пистолета тоже взад продолжена будет, скажем если там приклад уже начинаться будет... Это в порядке мечтания о карабинчике
С-Б-А 02-11-2013 20:18
quote: Зачем там вообще защелку?!
Фиксировать стволик нужно. Если рукой будем открывать, то и при случайном нажиме крышка откроется. Единственное что нужно, это чтобы раз открыть и потом накачав, закрыть. Даже сейчас, я уже могу потянув крышку, открыть. Не трогая защелки. Только защелки щелкать все время будут. Примерная конструкция на рисунке, там же еще и доступ в казенник будет. В родном исполнении при закрытой крышке ничего не видно. Как детали себя ведут. Кстати, после разговора о работе СМ, обратил внимание, что ударник вытягивая клапан, так и фиксируется в таком положении. Клапан открыт и назад не возвращается. Работа не такая как в стандартных системах. Может поэтому диаметр перепуска нет смысла увеличивать.
Sergey417 02-11-2013 22:09

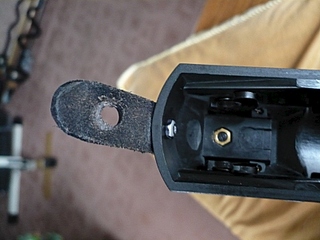

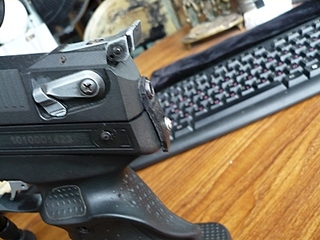

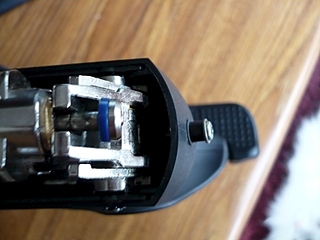

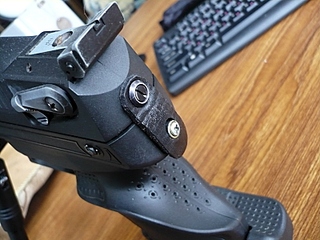

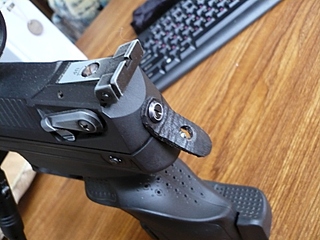

У себя проблему фиксации крышки решил при помощи пукли на затыльнике у рукояти и кожаного ремешка на крышке с прорезью под пуклю,как на кобурной застёжке. На четырех/пяти качках с тяжёлой или плотной пулей бывало открывало,теперь просто в этих режимах использую дополнительно кожаную застёжку.Всё ок,а определённая пластичность кожи позволяет притянуть крышку так как надо.
С-Б-А 02-11-2013 22:55
quote: У себя проблему фиксации крышки решил при помощи пукли на затыльнике
А у вас две пружинки по схеме 6020, которые в нижних зацепах, стоят? Они любят при сборке мяться и теряться.
ADF 03-11-2013 06:07
quote:Originally posted by С-Б-А: Фиксировать стволик нужно. Если рукой будем открывать, то и при случайном нажи...
1. Ствол и так относительно крышки и установленного сверху прицела - неподвижен. 2. Во время прицеливания и выстрела случайного нажима на крышку не будет. 3. Кто сказал, что магнитная "защелка" должна открываться легким усилием? Можно сделать чтоб было пяток Кг на отрыв, чтобы открывалась только осознанно и злонамерянно.
Sergey417 03-11-2013 11:07
quote:Originally posted by С-Б-А: А у вас две пружинки по схеме 6020, которые в нижних зацепах, стоят? Они любят при сборке мяться и теряться.
Пружинки на месте,зацепы слабоваты стали,ибо выстрелов много сделано,но и то только на 4/5 качках крышка чуть приподнимается-следствие:скорость падает.Вполне нормально решил считаю проблему.Всё работает без нареканий.
С-Б-А 03-11-2013 13:55
quote: Пружинки на месте,зацепы слабоваты стали,ибо выстрелов много сделано,но и то только на 4/5 качках крышка чуть приподнимается-следствие:скорость падает.Вполне нормально решил считаю проблему.Всё работает без нареканий
Посмотрел вашу идею и пришла другая. Может вместо кожи использовать поворотный металлический крючок. Как на дверях раньше ставили.Крепить можно, как удобнее.
ADF 03-11-2013 14:21
Предлагаю минуту молчания - в честь усопшей эстетики...
С-Б-А 03-11-2013 14:30
quote: Предлагаю минуту молчания - в честь усопшей эстетики...
Минута молчания в этой теме и так длится долго. Варианта три, или все плохо или все хорошо, или дорого. А с эстетикой, производитель постарался, места нет, где руки приложить. А болячки начинают вылезать и как не странно, в неожиданных местах. Простая защелка.
ADF 03-11-2013 14:46
Угу, при захлопывании будет нижним краем о винтик биться, пока не погнется кхерам. Или пока винт не выломает.
С-Б-А 03-11-2013 14:52
quote: Угу, при захлопывании будет нижним краем о винтик биться, пока не погнется кхерам. Или пока винт не выломает.
А кто мешает подпружинить защелку, чтобы она смотрела в сторону и не мешала качать? Кстати я уже продумываю исполнение. Лучше, чем натирать пальцы двумя фигушками после каждого качка. А эстетика, дело техники. Нитками и соплями на форуме никого не удивить
ADF 03-11-2013 15:18
quote:Originally posted by С-Б-А: А кто мешает подпружи...
А кто мешает таки сделать на магните, без движущихся частей и (возможно) даже без торчащих наружу элементов?
quote:Originally posted by С-Б-А: А эстетика, дело техники. Нитками и соплями на форуме никого не у...
Надо ровняться не на сопли с нитками, а на штучные и качественные изделия.
С-Б-А 03-11-2013 15:38
quote: А кто мешает таки сделать на магните, без движущихся частей и (возможно) даже без торчащих наружу элементов?
Не прокатит магнит и места мало и на каждом качке надо прилагать лишнее усилие. Как бы смысла нет. А в варианте с одной защелкой, что то есть. На данный момент две защелки меня раздражают. Я открываю крышку за ствол, а закрываю за рычаг. Усилия минимальны. Но каждый раз приходится открывать две защелки, достаточно неудобные. С одной защелкой, достаточно большим пальцем открыть ее и дальше только качать, потом просто защелку закрываем. Если качать один раз, то и родные сойдут. Просто из за дани копийности, даже для одной, нормальной защелки, места нет.
ZZton 03-11-2013 15:47
quote:Originally posted by ADF: Карабинчик на таком принципе - о дааа! Эхх
вроде давно осуществлено на практике БШ 397.
ADF 03-11-2013 15:54
quote:Originally posted by ZZton: БШ 397.
Прошу мух с котлетами не путать.
Двухступенчатый насос - совсем не тоже самое, что традиционное одноступенчатое говно, которое дрочить до посинения.
С-Б-А 03-11-2013 16:06
quote: Двухступенчатый насос - совсем не тоже самое, что традиционное одноступенчатое говно, которое дрочить до посинения.
Это я тоже понял, две ступени в насосе это не одна. И как не странно, с двухступенчатым насосом меньше проблем. Нагрузки меньше.
Sergey417 03-11-2013 17:25
quote:Originally posted by ADF: Предлагаю минуту молчания - в честь усопшей эстетики...
Абсолютно не согласен. Нитки и сопли сам не люблю,однако здесь их и нет.В реальности в моих руках вы никогда бы не увидели что там что-то добавилось нештатное. С крючком идея не очень хорошая на практике,действительно может загнуть(рассматривал несколько подобных вариантов). Заводской фурнитуры бы мне,я бы сделал всё ещё более аккуратно и вообще не парился б(кстати и сейчас не парюсь),только эти самые винтовые пукли у нас днём с огнём не найти. Кобурные застёжки то бишь,пришлось мастрячить замену.Зато кожа для пистолета АБСОЛЮТНО безвредна и притягивает на отлично,при закрытии крышки мягко минует зацеп(когда не нужна)к тому же замена элементарна в случае износа после пары лет эксплуатации. В общем кому не нравится,я не виноват .
