Комрады,не могу найти чертеж перепускной латунной втулки для БТ 65.Хочу сделать из капролона с разными внутренними диаметрами.Свою повредил,посадил на герметик.Не уверен что будет держать,выручайте.
koha641 30-10-2016 21:19
А что за пружина? Витки толще иглы? Если игла 2мм, то сколько пружина!!?? Запирание идёт плоскость по плоскости? Если наковальня из болта, что тогда "пластмассовое" торчит из носа корпуса БК? Это пока так, для общего развития . Точить буду по своему, ну может "талию" сделаю 2,5мм. Ведь было же на нём хотя бы и **60, НО было ЖЕ! Пока не сделал толщее "шайбу-наковальню" . Ну и позлее пружину попробовать в УГ, моя что-то, мне кажется, "дохловатая". У Ингвара только по 30см продаётся и то, как бы угадать...? P.S: ежели резьбы М4 нет совсем, просто надеть на стоп-резьбу, красную или синюю, будет держать? Это к попытке реанимировать старый клапан.
koha641 30-10-2016 21:20
koha641 30-10-2016 21:21
Опять текст без картинки прошёл!
kornet26 30-10-2016 22:43
Дайте пожалуйста наружние размеры втулки перепуска БТ.
koha641 30-10-2016 23:10
quote:Originally posted by kornet26: Дайте пожалуйста наружние размеры втулки перепуска БТ.
Если это про маленькую, жОптенькую,между трубой и коробкой, то Фнар 8мм, с проточкой под коробку Фнар 6мм. У меня такая.
AlexSnake 31-10-2016 01:08

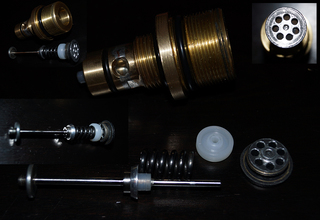

quote:Originally posted by koha641: А что за пружина? Витки толще иглы? Если игла 2мм, то сколько пружина!!??
Пружина 2 мм, но игла после тарелки несколько меньше 2-х мм.
quote:Originally posted by koha641: Запирание идёт плоскость по плоскости?
Да
quote:Originally posted by koha641: Если наковальня из болта, что тогда "пластмассовое" торчит из носа корпуса БК?
Втулка из капролона внутренний 2 мм.
quote:Originally posted by koha641: Точить буду по своему, ну может "талию" сделаю 2,5мм.
Делай как сам пожелаешь. Только помни, что любое увеличение сечения влияет или на усилие с трагивания клапана или на проходные возможности системы. Я бы сделал 1 мм шток, но понимаю, что не смогу обеспечить ресурс или его не загнёт.
quote:Originally posted by koha641: P.S: ежели резьбы М4 нет совсем, просто надеть на стоп-резьбу, красную или синюю, будет держать?
Я использую синий, т.к. предполагается разборка. Дело не в резьбе, а в перпендикулярности удара, если перекоса нет, то будет держаться хоть на маленьком кусочке отростка.
koha641 31-10-2016 04:27
quote:Originally posted by AlexSnake: Только помни, что любое увеличение сечения влияет или на усилие с трагивания клапана или на проходные возможности системы.
Помню, конечно, здесь был подробный расчёт.
quote:Originally posted by AlexSnake: или его не загнёт.
И я о том же, "что-то я очкую, Славик"
quote:Originally posted by AlexSnake: Дело не в резьбе, а в перпендикулярности удара, если перекоса нет, то будет держаться хоть на маленьком кусочке отростка.
А вот тут...Есть повод задуматься ! И....поизвращаться со старым, а новый сделать(пришла мыслЯ) с концом НЕ под шайбу, а просто шток!! Резьбу всегда можно потом нарезать. Но придётся с ударником манипуляции делать.
koha641 31-10-2016 04:28
Сорри, спасибо!
An Vlad 31-10-2016 06:32
quote:Originally posted by AlexSnake: Все дело в том что 5.7 седла хватит за глаза для 5.5, просто игла клапана нужна в районе 2 мм.
2мм было бы замечательно... если только выточить удастся. И стоковый клапан так протачивать не стоит, он мягкий. Точить нужно из чего-то крепкого и нержавеющего, конденсат все-таки присутствует и тарелка может заржаветь. Я когда то точил из клапана ЯМЗ. Но у меня не получилось выточить 2мм.
koha641 31-10-2016 06:58
quote:Originally posted by An Vlad: Я когда то точил из клапана ЯМЗ.
БА!! Опять знакомые, родные слова!! Надеюсь из сверла получится, хотя унутри они сапсем не то, что снаружи .
kornet26 31-10-2016 07:56
quote:Изначально написано koha641: Если это про маленькую, жОптенькую,между трубой и коробкой, то Фнар 8мм, с проточкой под коробку Фнар 6мм. У меня такая.
Нарисуй пожалуйста все размеры,хоть просто схематически,пожалуйста.
kornet26 31-10-2016 09:24

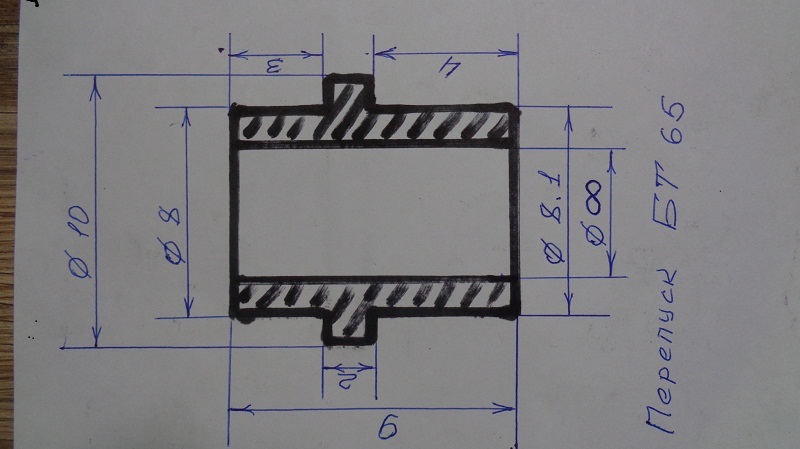

Вот может кому пригодится:
kornet26 31-10-2016 14:15
quote:Изначально написано AlexSnake: Не знаю что это за втулка?! Но у меня не такая.
[b]Схему прилагаю:[/B]
Для рего регулятор?С разными пулями работать?Чем стреляешь при перепуске максимум 5мм,вес,скорость?
kornet26 31-10-2016 17:13
quote:Изначально написано AlexSnake: Если дистанция не большая, скажем до 30 м, то скорости уже не нужны и прикрыв регулятор, получаешь значительное увеличение кол-ва чихов при той же стабильности со сниженной скоростью и хорошей точностью. Такой регулятор, даже в перпендикулярном положении (закрыто) снижает скорость на 50-60 мысов, т.е. через малые зазоры давление дует здорово...
Ответ неполный ))).
koha641 31-10-2016 17:35
Да что ты будешь делать.
koha641 31-10-2016 17:35
Да что ты будешь делать.
koha641 31-10-2016 17:38
[QUOTE]Originally posted by koha641: [B] Да что ты будешь делать. [/B] [/QUOTE] Да что фотки не липнут!! Выбрать-выбираю,загрузить-вылетает х.з куда, просто ответить-без фото идёт!!
