Судя по явному увеличению кол-ва новичков и их вопросов, созрела быть такая тема, чтобы их не посылали .... , а посылали сюда. В ближайшее время тема будет наполняться с использованием материалов с нашего и дружественных форумов. Если будут предложения по структуре и содержанию этой темы, можно их вносить ниже Мне лично структура видиться примерно так:
Часть - 1. Краткое, но понятное описание принципа действия РСР оружия, его принципиальное отличие, от других типов пневматического оружия, преимущества и недостатки.
Часть - 2. Основной модельный ряд, используемый в настоящее время. Необходимые принадлежности.
Часть - 3. Техника безопасности. Основные задаваемые вопросы и ответы
Ну вот, - начнём:
Что такое РСР:
Сокращение с английского - Pre-Charge Pneumatics - т.е. Система с предварительным нагнетанием газа в резервуар пневматического оружия.
РСР пневматика (по-русски ПЦП пневматика), оружие обеспечивающее стрельбу за счёт расходования воздуха находящегося под высоким давлением в некоем резервуаре, являющимся составляющим узлом этого оружия. В некоторых исключительных случаях, источником воздуха может являтся внешний баллон с воздухом, подсоединяемый посредством шланга высокого давления. По сравнению с пружинно-поршневой (ППП) пневматикой, РСР - пневматика может обеспечить более высокие скорости, мощность и повторяемость выстрелов. Позволяет корректировать скорость в широких пределах. Кроме того сам процесс стрельбы более комфортен из-за практического отсутствия отдачи оружия. К сожалению из достоинств вытекают и некоторые недостатки. Во-первых: РСР оружие не является само по себе автономным, и для обеспечения стрельбы требует наличия источника сжатого воздуха. Во-вторых: для эксплуатации РСР оружия требуется более широкие технические навыки пользователя, либо желательно наличие в относительной досягаемости сервисной мастерской либо человека разбирающегося в этом вопросе. Но несмотря на всё РСР пневматика с каждым годом завоёвывает всё больше поклонников. Появившись как вид оружия ещё в 18 веке, только в конце 20 века она начала широко распространяться по миру. В России первые образцы такого оружия появились лишь в последнее десятилетие, а в последние годы становятся всё более доступными, благодаря расширению ассортимента магазинов пневматики, и появлению новых отечественных производителей.
Статьи из истории пневматики:
Примерная схема РСР оружия в разрезе:

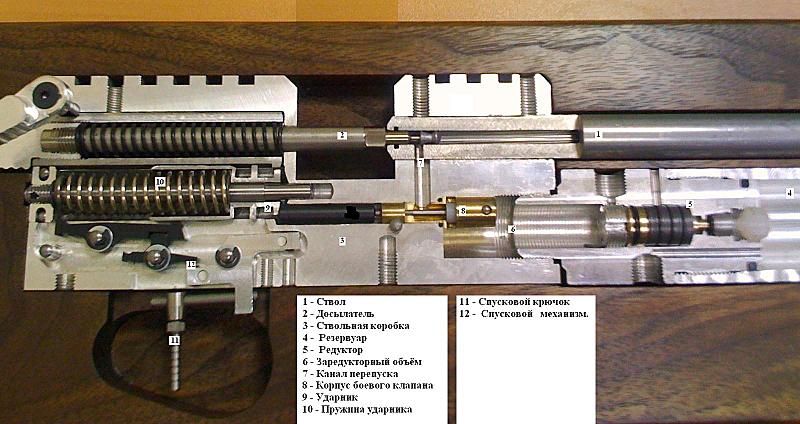

Вот ещё один подробный разрез винтовки:
По расположению источника сжатого воздуха оружие РСР может иметь: 1. Подствольное расположение резервуара (классическая схема)

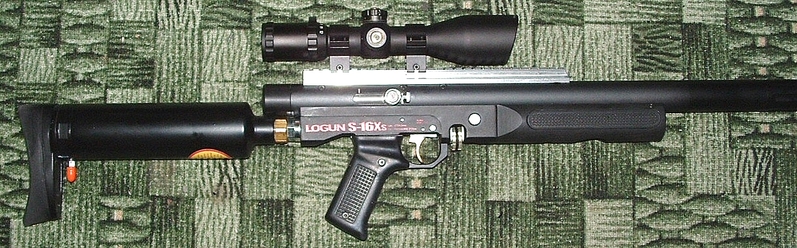

2. Заднее расположение резервуара. Как например на винтовках LOGUN S-16 или Gunpower Storm, Stealth и Condor.
( винтовка на фото ув. Геннадия (Sova902))
3. Иное(касается в основном самоделок).
peterson 11-1-2009 13:26
Теперь, для облегчённого восприятия, словарь некоторых терминов:
Для начала, как советуют начнём со сленговых названий оружия и его типов и др.
Пэцэпэшка (писипишка) - оружие системы РСР.
Пэцепэвод - владелец и поклонник оружия РСР.
Булка - оружие компоновки "буллпап".
Резик - резервуар со сжатым воздухом на оружии или отдельно.
Дудка - ствол оружия.
Крон - кронштейн для установки прицела на оружие.
Хрон - хронограф (электронный прибор для измерения скорости пули). См. ниже
Варя - оружие марки Вайраух
Хуля, хулик - винтовка , завода "Калибр" Россия
Чиза -
Штырь, штыри -
Бамписят - оружие марки
Фаня, файн - винтовки Feinwerkbau
Аирганнер (от англ. "airgunner") - человек, любящий и уважающий пневматическое оружие и использующий его в разумных целях.
Апгрейд - модернизация, доводка, повышение потребительских свойств пневматического оружия.
Баллистический коэффициент - способность пули преодолевать сопротивление воздуха, отражает соотношение сил инерции пули и сил аэродинамического сопротивления, действующих на пулю. Нужен для понимая траектории движения разных типов пуль.
Буллпап - укороченная винтовка, в которой спусковой механизм размещается позади рукояти, обычно внутри приклада.
Глушитель (саундмодератор(СМ) или просто модер) устройство для снижения шума выпуска газа (воздуха) из ствола. Представляет собой цилиндрическую камеру, разделенную на части плоскими или коническими перегородками с центральным отверстием для пролета пули и соосную со стволом. Бывают дульные (все камеры находятся впереди среза ствола) и интегрированные (часть камер находятся позади среза ствола. Для сокращения общей длины оружия).
Деривация - явление, в результате которого пуля встречает большее сопротивление воздуха одной из сторон и в полете все больше и больше отклоняется от плоскости стрельбы в сторону своего вращения. Действие деривации неравномерно и усиливается к концу траектории.
Досылатель - движущаяся вдоль казенной части ствола ось, досылающая пулю в пульный вход и герметично закрывающая его.
Дульная энергия - энергия пули при вылете с дульного среза. Измеряется в Дж.
Дульный срез - передний торец ствола.
Камора - отверстие для хранения пуль в клипах или барабанах.
Калибр - диаметр (поперечник) канала ствола между двумя противоположными полями в линейных величинах, т.е диаметр пульки, если упрощённо. Наиболее используемые в настоящее время калибры пневматики: 4,5 мм, 5,5 мм, 6,35 мм, 9 мм, 12 мм. Последние два встречаются пока нечасто.
Детский калибр - калибр 4,5 мм. (0,177)
Папский калибр - калибр 5,5 мм. (0,22)
ДеДский калибр - калибр 6,35 мм. (0,25)
Гран (Gr)(от лат. granum) - единица измерения веса пули. 1 гран - 0,0648 грамма. 1 грамм - 15,43 грана
Кучность стрельбы - диаметр круга рассеивания пуль на мишени или расстояние между наиболее удаленными друг от друга центрами попаданий группы пуль (при заданном расстоянии до мишени).
Ласточкин хвост - направляющая для установки колец/моноблока (а вместе с ними и оптического прицела) на оружие.
Лейнер - вкладной стволик; ствол, впрессованный в кожух (от англ. "liner"). Обычно из латуни.
Лейнированный ствол - ствол, состоящий из кожуха с вкладным или впрессованным лейнером.
Линия выстрела - прямая линия, представляющая продолжение оси канала ствола до выстрела.
Линия прицеливания - прямая линия, соединяющая глаз стрелка, середину прорези целика, вершину мушки и точку прицеливания.
Надульник - груз в виде утолщения на конце ствола для лучшего баланса винтовки. Обычно выполнен в виде тела вращения. Служит для уменьшения колебаний ствола за счет повышения инерционности системы. Также может выполнять функции глушителя.
Нарезы - спиральные канавки в нарезной части ствола. Служат для того, чтобы, получив от них вращательное движение (угловую скорость), пуля приобрела гироскопическую устойчивость в полете.
Настильная траектория - кривая линия полета пули, мало поднимающаяся над горизонтом оружия; траектория, у которой угол возвышения меньше угла предельной дальности.
Навесная траектория - траектория, угол возвышения которой больше угла предельной дальности.
Ноусер - человек в штатском, прохожий, гуляющий.
Отрывы - значительные отклонения отдельных пробоин пуль на мишени, от основных попаданий.
Перепускной канал (перепуск) - канал между стволом и боевым клапаном.
Плоскость стрельбы - вертикальная плоскость, проходящая через точку вылета по линии бросания
Плато - участок графика зависимости скорости пули от давления (значение скорости откладывается по вертикальной оси, а давления или выстрелы по горизонтальной) в резервуаре прямоточного оружия РСР (или от порядкового номера выстрела), на котором отклонение скорости не превышает заданной величины. Обычно считают приемлемым разброс скоростей до +/- 3-5м/с. Чем шире диапазон давлений на котором скорость колеблется в желаемых пределах и больше кол-во выстрелов в этом диапазоне, тем лучше "настроена" винтовка.
Пневмопатронная пневматика - система, при которой накачивается резервуар патрона (гильзы). Накачка производится заранее, с помощью ручного насоса и отдельно от оружия.
Полигональные нарезы - нарезы со сглаженными углами.
Прямоугольные нарезы - нарезы с прямыми углами
Поля (нарезов) - располагаются между нарезами.
Пристрелка - процесс приведения оружия к нормальному бою
Прямоточное оружие - оружие в котором давление расходуемого на выстрел воздуха не регулируется редуктором. Т.е. он отсутствует.
Прямоток - поступление в ствол при выстреле воздуха не регулируемое редуктором, а при его наличии, когда давление воздуха в резервуаре до редуктора, упало ниже давления настройки и редуктор постоянно открыт и не выполняет уже своих функций.
Пульный вход - усеченный конус с нарезами в начале ствола, поля которого отлого поднимаются от нуля до полной высоты
Прицельная дальность - расстояние от точки вылета до точки уверенного попадания.
Редуктор - устройство в пневматическом оружии системы PCP, отвечающее за регуляцию давления воздуха перед выходом его в ствол.
Спусковая скоба - металлическая или пластмассовая изогнутая пластинка, предохраняющая от ударов и толчков, влекущих за собой нечаянные выстрелы, спусковой крючок.
Спусковой крючок - крючок, на который охотник надавливает указательным пальцем, чтобы спустить взведенный курок для производства выстрела.
Спусковой механизм - механизм, служащий для удержания ударного механизма или поршня на боевом взводе и спуска его с боевого взвода.
Ствол ( неформ. "дудка") - основная часть оружия в виде трубы, через которую проходит, получая направление полёта, пуля. Помимо этого, служит камерой расширения сжатого газа и сообщает пуле нужную скорость, а в нарезном оружии обеспечивает вращательное движение пули, стабилизируя ее в полете.
СТП - Средняя Точка Попадания или центр рассеивания пуль.
Точка прицеливания - точка, по которой наводится оружие
УСМ - Ударно-Спусковой Механизм
Фаска (дульная) - углубление в стволе со стороны дульного среза (коническое, сферическое, цилиндрическое либо комбинированное). Служит для защиты дульного среза от механических повреждений и для обеспечения одновременности схода пули с нарезов.
Хронограф (неформ. "хрон") - электронное устройство для определения скорости пули. Может надеваться на ствол оружия (наствольный хрон), или же иметь коробчатую конструкцию для стрельбы сквозь него на некотором расстоянии (рамочный хрон). Выводит показания скорости на собственное табло в виде цифрового значения. :
Шток (выпускного клапана) - клапан с осью, по которой бьет курок, в результате чего кратковременно открывается перепускное окно, и выпускается строго ограниченная порция газа .
Ярд - мера длины, 1ярд = 0,91 м.
peterson 11-1-2009 13:28
Зарезервирую я несколько постов на всякий случай...
peterson 11-1-2009 13:28
2
peterson 11-1-2009 13:29
3
TVA 11-1-2009 13:51
quote:Originally posted by sanchez: Может словарь ещё какой -никакой ?термины-их толкование на доступном языке..
Поддерживаю. Причем, словарь не только таких фундаментальных понятий, как "удельный расход воздуха" со ссылками на его , но и простых (для "нечайников") аббревиатур, смысл которых зависит от контекста, например: СК (ствольная коробка или спусковой крючок), БК (боевой клапан и балистический коэффициент или баллистический калькулятор), СМ (саундмодератор, спусковой механизм, сотрудник милиции). Хорошо знаю, как смущают новичков сленговые сокращения и условности типа резик, дудка, крон, хрон, модер, дети и старшие поколения, пэцэпэшка (писипишка), Варя, Ева, Фаня, Аня, Бамписят и пр., расшифровку всего этого можно было бы вручать желающим "на входе", ведь не все здесь живут, многие заходят просто почитать интересный журнал. Еще новых читателей было бы уместно предупреждать о том, что обычный для раздела РСР стиль общения - это не всерьез, на самом деле тут все милейшие и уважающие друг друга люди.
BDA 12-1-2009 15:37
С чертежами штуцеров, и где искать резинки на них. Я начинал с голой, некомплектной РСР по лицензии. Эх и намучился со штуцером. Сотру через несколько дней.
Бармалей 12-1-2009 16:59
quote:Originally posted by Drongo_S: Ага. А аще штоб все было подробно описано, разжованно и обсосано. чтоб думать не надо было.
Безголовым в РСР делать нечего. Разжевать можно, но как заставить думать? Вот тут самим нужно подумать Есть один знакомый. Я при его звонке вздрагиваю. Все-то у него не так, да не эдак. А все от того, что делает не думая.
3seven1 12-1-2009 17:28
Вопрос от новичка: Есть какие-нибудь Законодательные особенности относительно пневматики (длинна ствола мож не обязательно должна быть не менее 500 мм)? Ну в общем хотелось бы Юридический ликбез по пневматике... если можно.
Death.law 12-1-2009 18:06
quote:Originally posted by 3seven1: Вопрос от новичка: Есть какие-нибудь Законодательные особенности относительно пневматики (длинна ствола мож не обязательно должна быть не менее 500 мм)? Ну в общем хотелось бы Юридический ликбез по пневматике... если можно.
пох на длину ствола. По Законодательству энергетика не может превышать 7.5 Дж для пневматики общей и 25 для охотничей (лицензионной)
odiser 12-1-2009 22:01
quote: перво наперво обучить пользоваться поиском и думаю подборка полезных ссылок помогла бы
Время на ветер Потому, что много новых слов, которые не понятно что означают (фаски, перепуски, штыри, вари, резики, дудки, чизы, штуцеры... ). Поиск тут не рулит В идеале это выглядело так: Общий вид винтовки(обезличеной), указание на основные элементы и их название и назначение. Основные детали по отдельности (3d модель). Модельный ряд, самых популярных винтовок и их тех. параметры. Т.Б. Юридические аспекты.
odiser 13-1-2009 19:26
quote: ТБ - лучше заменить пониманием того, с чем ты имеешь дело.
Поддерживаю. Пункт первый, рассказывает о том, какая потенциальная опасность возникает, при "общении" с высоким давлением. После прочтения этого пункта, потенциальный юзер, сам будет для себя решать, готов он к этому или нет.
Mehanic 16-1-2009 23:43
Надо бы как то вылжить еще ГОСТ по расчету сосудов ВД и Правила по этим самым сосудам. Правила есть здесь
peterson 17-1-2009 00:06
quote:Originally posted by Mehanic: Надо бы как то вылжить еще ГОСТ по расчету сосудов ВД и Правила по этим самым сосудам. Правила есть здесь
Для новичков, и сразу расчёт сосудов... гм-м...?
Mr_Yakudza 17-1-2009 00:52
было бы здорово еще пришпилить сюда анимационную картинку анатомии выстрела рср. то есть что где двигается
sanchez 17-1-2009 07:07
Вадим, там несколько сложная схемка. Кажись по восприятию техники :конструкия-выстрел, проще ЧЗ200 уж некуда. Укого есть "распил" коробки ЧЗ200?будьте добры, поместите в данном разделе!Как максимально упрощённый вариант. Пока без редуктора и рукоблудия.
kurt334 18-1-2009 00:38
Здрасти!Я новичёк,прикупил для начала ИЖа КиТ Шакила. Так я не первый владелец то хотелось узнать?Где и что и как устроино. Где подкрутить чтоб была мощя, И вообще как он устроин, и когда делать ТО и как?Подскажите!
peterson 18-1-2009 02:10
quote:Originally posted by sanchez: Вадим, там несколько сложная схемка. Кажись по восприятию техники :конструкия-выстрел, проще ЧЗ200 уж некуда. Укого есть "распил" коробки ЧЗ200?будьте добры, поместите в данном разделе!Как максимально упрощённый вариант. Пока без редуктора и рукоблудия.
Да вообще хорошо-бы составить цветную упрощённую схемку основных элементов и узлов. имеющаяся схема ЧЗ-200 в разрезе достаточна сложна и отражает в основном ствольную коробку...
peterson 18-1-2009 02:22
quote:Originally posted by kurt334: Здрасти!Я новичёк,прикупил для начала ИЖа КиТ Шакила. Так я не первый владелец то хотелось узнать?Где и что и как устроино. Где подкрутить чтоб была мощя, И вообще как он устроин, и когда делать ТО и как?Подскажите!
Существуют достаточно много вариантов переделок ИЖ-60(61) в РСР. Каждый мастер вносит что-то своё, поэтому совсем стандартизированных чертежей для данной винтовки нет. В основном повторяется обычная схема РСР винтовок, где скорость (мощность) регулируется изменением настроек пружин ударника и боевого клапана. Более подробно об особенностях данного экземпляра, лучше проконсультироваться хотя-бы естественно у предыдущего владельца, если нет возможности пообщаться непосредственно с изготовителем КиТа. В общем структурном плане наверное похоже на это:
Можно и здесь порыться:
Вообще-то зачем Вам "моща"? вас что-то конкретно не устраивает в винтовке?
kurt334 18-1-2009 10:51
Да нет всё устраивает, просто хочу разобрать и собрать. Животный интерес. Вот и спрашиваю, что бы потом лишних деталей неосталось. А по мощносто в ней заложенно порядка 40 выстр. тяжем в районе 240,а хотелось 20 и под 300.
