а может кто померять высоту родной манжеты пожалуйста попробую с кожи рубануть
Avega 15-09-2014 09:50
У меня "родная" кожаная манжета была составной, сердечник и фартук. просто рубануть из листовой кожи не получится.
Ras-T 15-09-2014 23:10
цитата:Изначально написано Avega: У меня "родная" кожаная манжета была составной, сердечник и фартук. просто рубануть из листовой кожи не получится.
это от ижа у вас- поэтому "родная" в кавычках верно написано
а у зуля единым куском идет- вон в интернете посмотрите на фрицевском сайте любом плюс снизу шайбочка фторпластовая чи с пластика.
зачем писать незная лишь бы месаги се накрутить?
Avega 16-09-2014 08:27
У меня две винтовки из разных мест, манжеты одинаковые были ,у ижа диаметр компрессора другой, хотя ижи разные были.
prockofev 17-09-2014 09:30
цитата:Изначально написано FROLGAN: Приветствую всех! Вопрос. Делал-ли кто-нибудь новый зацеп рычага взведения? Есть-ли наработки? Имеется труба с утраченным зацепом.
Похоже. что деталь, помимо "ласточкиного хвоста", дополнительно фиксируется электросваркой.
конечно делали, берется кусок стали и напильник и вперед
FROLGAN 17-09-2014 18:55
цитата: конечно делали, берется кусок стали и напильник и вперед

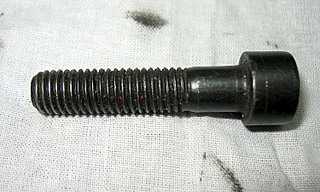

Вот мне и интересно было - из чего делали? Как крепили, со сваркой или без? Я выбрал в качестве сырья болт на 10. Болт достаточно прочный, режется с трудом. Твёрдость померить не успел, отсутствовал человек в ведении которого находится твёрдомер.

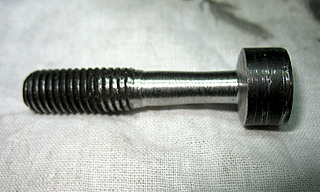

Болт, что-бы не кланяться токарям, ободрал на сверлилке.

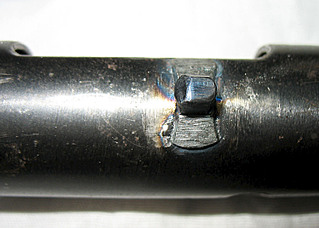

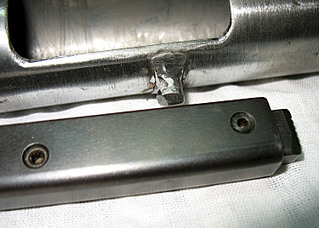

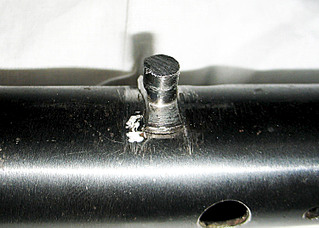

Под руки попалась контактная сварка, Решил повторить заводской способ фиксации (правда, не совсем уверен, что немцы применяли именно контактную сварку, а не дуговую).
В черновом варианте пока так.
prockofev 18-09-2014 08:58
цитата:Изначально написано FROLGAN: Вот мне и интересно было - из чего делали? Как крепили, со сваркой или без? Я выбрал в качестве сырья болт на 10. Болт достаточно прочный, режется с трудом. Твёрдость померить не успел, отсутствовал человек в ведении которого находится твёрдомер.
Болт, что-бы не кланяться токарям, ободрал на сверлилке.
Под руки попалась контактная сварка, Решил повторить заводской способ фиксации (правда, не совсем уверен, что немцы применяли именно контактную сварку, а не дуговую).
В черновом варианте пока так.
ну и отлично получилось!
Avega 18-09-2014 09:37
Друзья, если кто знает, подскажите где купить собачку фиксации штока при взводе, нужно пару штук.
FROLGAN 19-09-2014 12:46
цитата:Изначально написано Avega: Друзья, если кто знает, подскажите где купить собачку фиксации штока при взводе, нужно пару штук.
Если правильно понял, деталь называется "каплевидный рычаг(храповик)". Наверное проще выточить (с термообработкой). На вторичном рынке, скорее всего будет сильно поношенный.
FROLGAN 22-09-2014 08:44

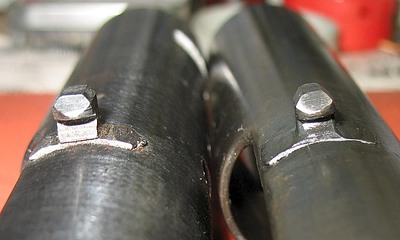

Вот так ой зацеп получился. Новодел справа.
FROLGAN 22-09-2014 09:09

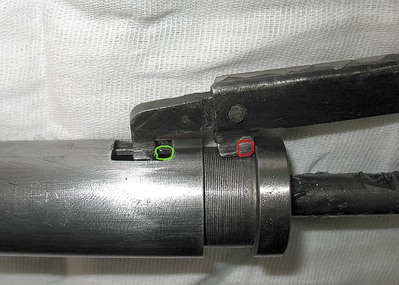

Вопрос к опытным зулеводам. Буду заниматься зацепом (поводком) тяги взведения. Сейчас. при взведении усилие прилагается к поршню (выделено красным). Между зацепом и цилиндром (выделено зелёным) остаётся зазор.
Считаю, что должно быть наоборот, основное усилие должно прилагаться к стакану (цилиндру). а усы на тяге должны просто удерживать тягу в пазу коробки.

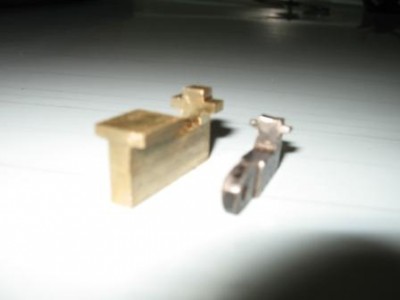

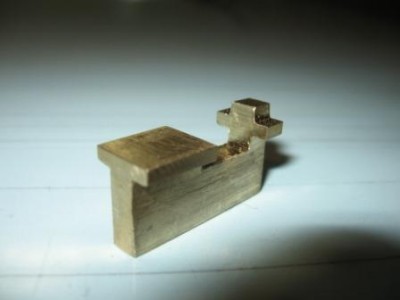

Понравилась идея с "П"-образным зацепом. Монолитной деталью которая одновременно тянет цилиндр с поршнем и не даёт тяге отделиться от коробки. Делал, если не ошибаюсь, Валентино. Использовал бронзу. Фотографии, к сожалению из темы пропали. Вот нашёл на airgun.org.ua
Интересно, сколько отработал бронзовый зацеп? Не повторял-ли кто-нибудь подобную конструкцию?
Валентино 22-09-2014 23:15
Он не "отработал", он всё ещё работает !!! Данный вариант заменяет и стёртые в "О" ,"усы " поводка рычага взвода, и хорошая пара для скольжения "метал-бронза".
И этот зазор, который вас тревожит, типа "недовзвод" на 3 мм. был "удалён" в этой бронзовой заготовке, изменением размеров, что на фото.
Вот ещё один вариант решения такой проблемы, без бронзы. Вы со сваркой на ты, поэтому думаю не составит труда избавиться от этого зазора.
фото , -кликабельны.
Валентино 22-09-2014 23:30
цитата:Изначально написано prockofev:
да вот и я не понял, сделано качественно.. и если самодельный.. то что могло произойти с родным.. обьем 1/1 как и был
Это один из признаков отличия 312, от 3.121 Все размеры идентичны, все части взаимозаменяемы. 3.121 - юниорская модель 312 Зуля . Приклад у него короче , ну и стакан другой конструкции.У меня эта резьба, была посажена на какую то хрень , похожую на герметик, который от "возраста", превратился в "хлебные крошки". Но это место в оригинале не "травило", была продольная трещина в стакане. Года четыре назад, в этой теме я об этом писал.
FROLGAN 23-09-2014 05:53
цитата: Он не "отработал", он всё ещё работает !!! Данный вариант заменяет и стёртые в "О" ,"усы " поводка рычага взвода, и хорошая пара для скольжения "метал-бронза". И этот зазор, который вас тревожит, типа "недовзвод" на 3 мм. был "удалён" в этой бронзовой заготовке, изменением размеров, что на фото.
Спасибо! Для продления жизни коробке, что-бы не изнашивать паз попробую наверное вариант с бронзой.
prockofev 23-09-2014 08:19
цитата:Изначально написано Валентино:
Это один из признаков отличия 312, от 3.121 Все размеры идентичны, все части взаимозаменяемы. 3.121 - юниорская модель 312 Зуля . Приклад у него короче , ну и стакан другой конструкции.У меня эта резьба, была посажена на какую то хрень , похожую на герметик, который от "возраста", превратился в "хлебные крошки". Но это место в оригинале не "травило", была продольная трещина в стакане. Года четыре назад, в этой теме я об этом писал.
спасибо за уточнение, ибо мне 3.121 попался первый раз в жизни, ну значит у меня теперь "юниор" с взрослым компрессором
FROLGAN 23-09-2014 16:07
Я в некотором недоумении. Попробовал надфилем подвижный зацеп тяги (фрезерованная деталь тянущая стакан при взведении) - он оказался "сырвм", то есть мягким. Сама тяга-же, явно закалена. Хотелось бы узнать мысли зулеводов, так через что-же должно передаваться усилие при взведении пружины? Через подвижный, фрезерованный зацеп или всё-же через разогнутые лепестки на тяге?
Валентино 23-09-2014 17:57
цитата:Изначально написано FROLGAN: Я в некотором недоумении. Попробовал надфилем подвижный зацеп тяги (фрезерованная деталь тянущая стакан при взведении) - он оказался "сырвм", то есть мягким. Сама тяга-же, явно закалена. Хотелось бы узнать мысли зулеводов,[b] так через что-же должно передаваться усилие при взведении пружины? Через подвижный, фрезерованный зацеп или всё-же через разогнутые лепестки на тяге?[/B]
Мне встречался один вариант исполнения поводка , - стальной монолит ,цельно фрезерованный , Без "лепестков" , вообще. На сколько помню"зацеп" был немного уже, относительно оригинала (где то 3,5 вместо 5 мм.) и имел не плоскость в контакте с трубой корпуса, а достаточный радиус, что позволяло этому поводку не клинить на всей траектории движении рычага взвода . И направляющий поршень ,зуб "зацепа" , был тоже меньшей высоты, чем в оригинале, и тоже с достаточным радиусом в сторону пружины.
Естественно сопрягаемые поверхности были обработаны на предмет нормального скольжения.

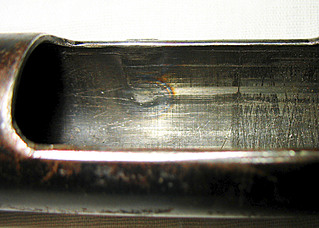

Внимательно посмотри на паз в трубе (внутри), по которому "скользили " и "усы" и "зацеп", там зачастую такой Износ тела трубы, что перед установкой чего то вновь сделанного в это место "скольжения".
Внутренняя поверхность паза в трубе , должна быть доведена до нормального состояния, что бы после сборки , от туда не сыпалась стружка...
Если фото ещё сохранилось, - сброшу.
РаботаЕТ до сих пор.
Валентино 23-09-2014 18:11
цитата:Изначально написано prockofev:
спасибо за уточнение, ибо мне 3.121 попался первый раз в жизни, ну значит у меня теперь "юниор" с взрослым компрессором
У меня тоже , тот "юниор" повзрослел , и по компрессору и приклад удлинил , посадив затыльник на длинные винты с установкой латунных трубок (в тот момент были под рукой) между деревом приклада и затыльником.
FROLGAN 23-09-2014 18:23
Так кто как думает, к чему прилагается усилие при взведении, к поршню или цилиндру(стакану)?
Валентино 23-09-2014 18:32
цитата:Изначально написано FROLGAN:
Если правильно понял, деталь называется "каплевидный рычаг(храповик)". Наверное проще выточить (с термообработкой). На вторичном рынке, скорее всего будет сильно поношенный.
Когда занимался ремонтом, несколько штук было, - пораздавал.
Даже сильно сношенные , достойно выполняют свою очень важную функцию , - сохраняют вам на руках 10 здоровых пальцев ! ! ! Поищите по спортивным тирам ДЮСШ , там в "закромах" всё есть .
