Ну подкину пожалуй пищу для мозгов кому не лень)) Задавался этим вопросом еще давно. Проблема в том что рычаг взвода очень сильно протер метал коробки (по краям выреза где он ходит тула-сюда). где-то на 20-тых страницах темы даже есть фотка такого деффекта у одного из сотоварищей). Происходит это из-за того что под нагрузкой (при взведении) рычаг как бы пытаеться выпрыгнуть из зацепления с поршнем, естественно упираеться в короб и трет его трет зараза (в общем-то так оно и расщитано заводом) Где-то там-же в дебрях темы я нашел решение этой проблемы - удлиннить усики рычага взвода(т.е сделать новый рычаг) расширить прорезь в которую этот рычаг вставляеться при сборке винтовки, и все будет работать за счет того, что рычаг уже будет тереть дальше от края прорези (за счет более длинных усов.) Однако он все таки будет тереь метал , причем тереть по очень маленькой площади соприкосновения, что как известно приведет к неминуемому износу.
Впрочем родились следующие мысли (которые я изобразил на фото) Вместе с ними появились и вопросы. Вариант N1
По фото тут все видно идея такова: Выделенное красным удалить, получить зацепление рычага за поршень таким образом, что при взводе он уже не будет упираться в коробку. Вопрос: чем вообще (инструмент) можно так снять метал на поршне (напоминаю поршень в том месте полукруглый)))) И второй вопрос: не случиться ли однажды бздыньк, того зубчика который мы получим?). Т.е он-же может отломаться??? кто-то просто приводил цыфры закаленносли поршня на центральном зацепе по середине итд, так сказать мнение металлургов в студию)) Вариань N 2
Валентино 03-05-2011 21:49
У Александрыча, был экземпляр с одним зацепом ,для стакана поршня.тем более сделан монолитно с поводком рычага взвода, работало без вопросов, да и до сих пор наверное работает, т. к ломаться там нечему.У меня тоже стоял такой выбор. сделал по другому.
Uploaded with
Uploaded with
Uploaded with

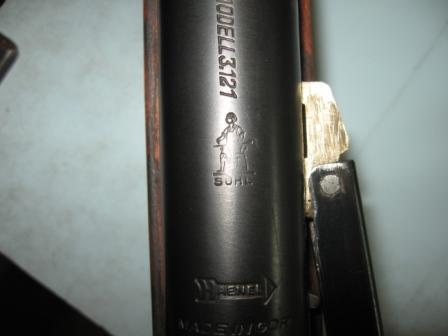

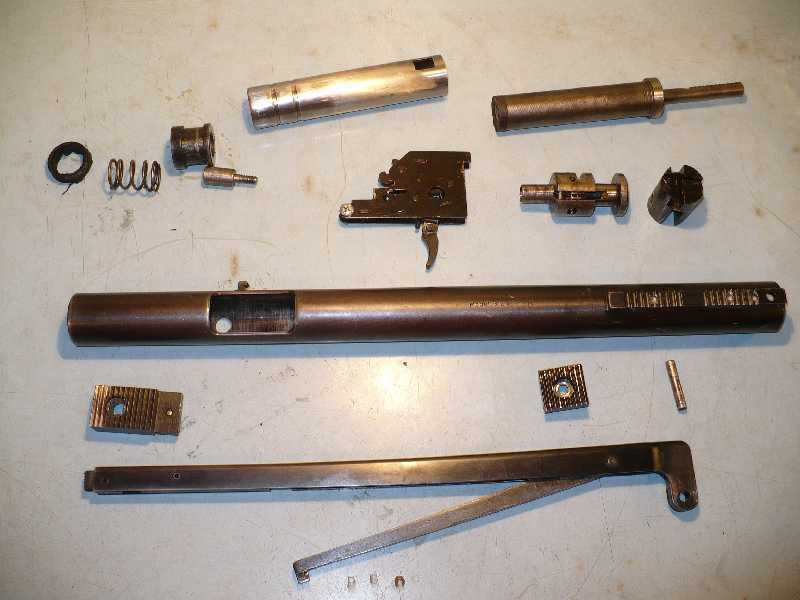

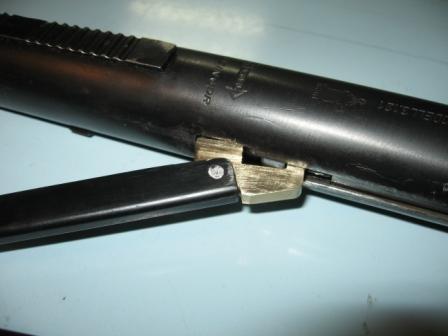

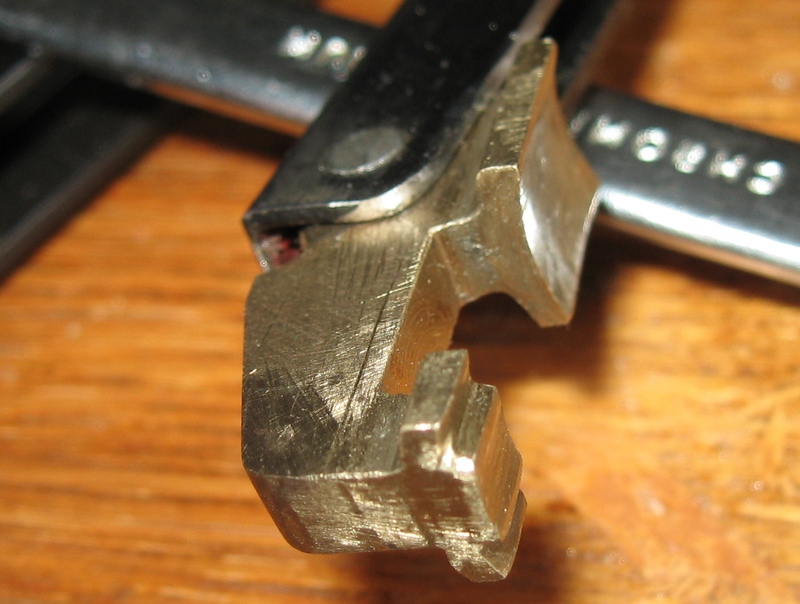

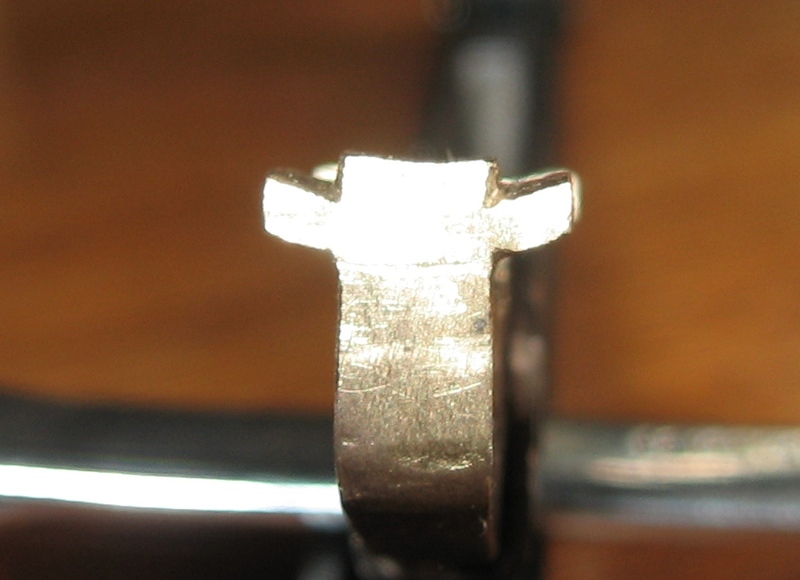

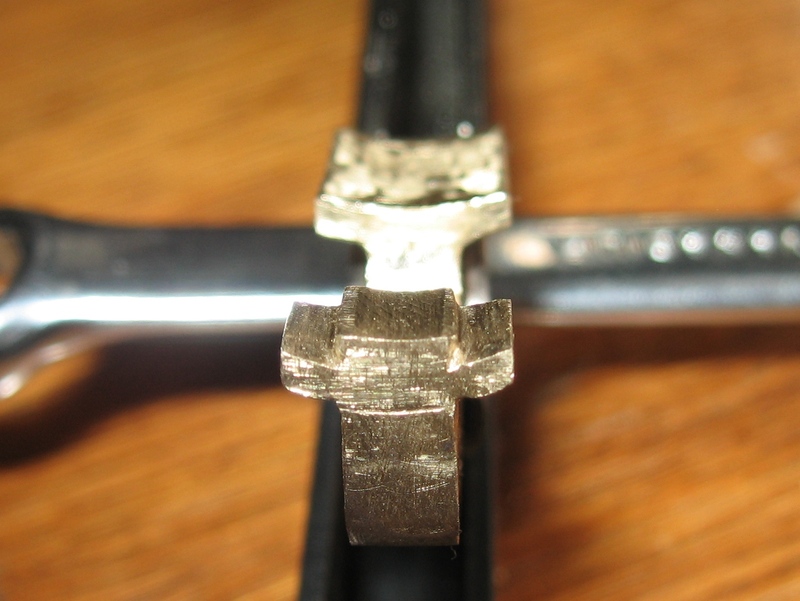

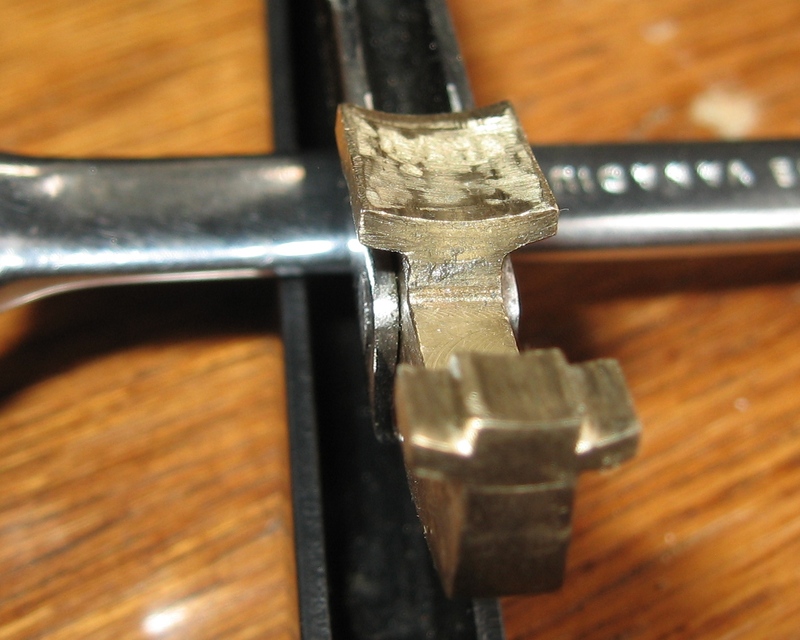

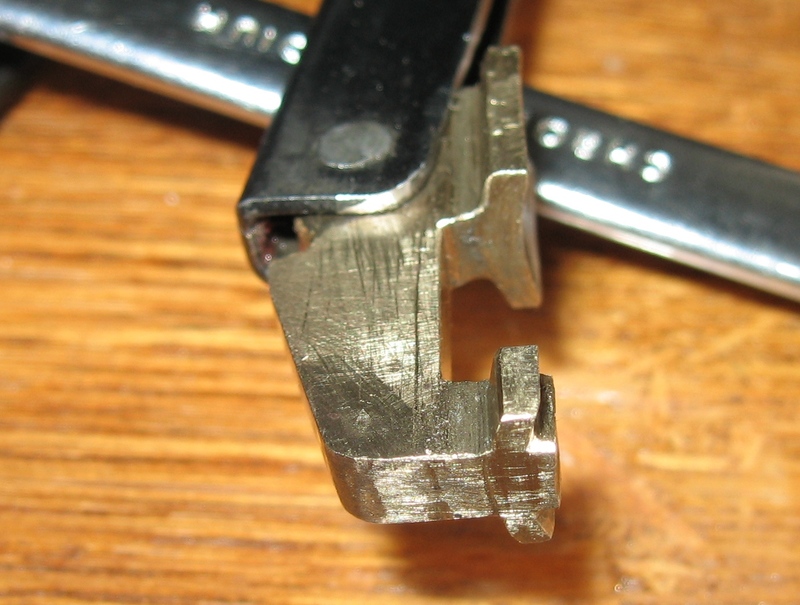

Uploaded with Из вы фрезерованной бронзовой заготовки, надфилями довёл до нужной формы , нужных толщин и зазоров. Считаю, что с одним зацепом лучше. Можно даже увеличить ход поршня, из за отсутствия усов взвода поршня...Это мысли вслух.
FilippOk 04-05-2011 10:24
Хых, хорошая идея, годная. Я так понимаю, губки переднего и заднего зацепов на одной высоте? Не мог бы ты его сбоку щёлкнуть? А... бронзу не съёст? Там трение весьма некислое всё-тки...
Валентино 05-05-2011 20:02
quote:Originally posted by FilippOk: Идея годная. Чем формовал? Пищевая плёнка?
Формрвал по месту. Снял пружину. Обезжирил стакан в полости наползающей на казённую часть ствола.(когда снимал пружину) Казённую часть, вход в ствол, перепуск внутри смазал веретёнуой. В собраном, без пружины ,виде, выдавил в обезжиренную полость стакана, пару кубиков монтажного силикона.Досылатель-перепуск, остаётся над селиконом 5мм.В открытом состоянии подержал минут 20, до начала полимеризации. Рычагом взвода, закрыл ствол и так оставил на сутки. Через сутки, аккуратно, разобрал, удалил лишний селикон ,из ствола,перепуска,отовсюду куда выдавился излишек. Сакан, с сформировавшейся "втулкой" оставил ещё на ночь, после чего все собрал в рабочем виде.
Валентино 05-05-2011 20:08
quote:Originally posted by FilippOk: Хых, хорошая идея, годная. Я так понимаю, губки переднего и заднего зацепов на одной высоте? Не мог бы ты его сбоку щёлкнуть? А... бронзу не съёст? Там трение весьма некислое всё-тки...

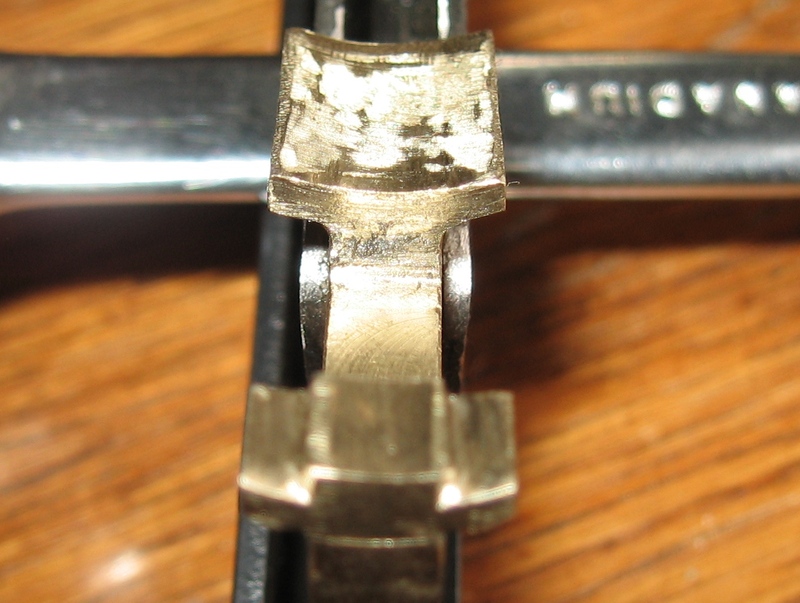

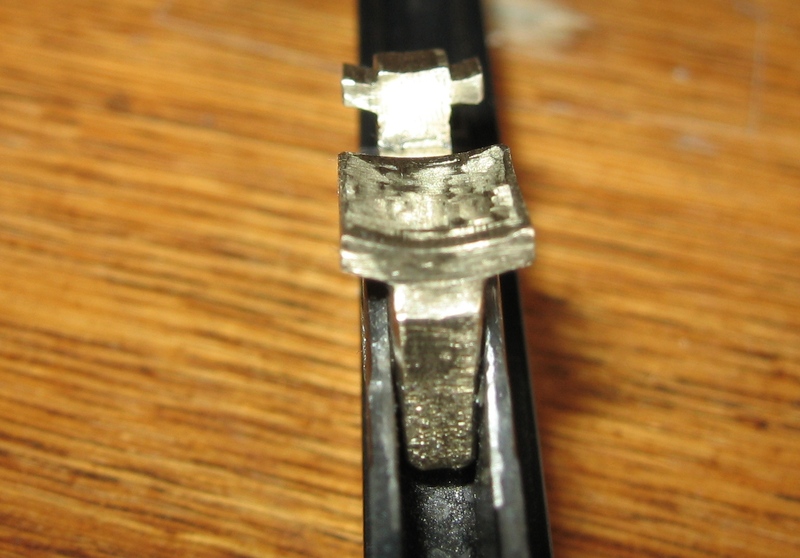

Бронзу обязательно съест,-но через пару миллионов циклов.
Uploaded with
