Свободный ход, и сухой, грамм на хотя бы 150, сам спуск
FilippOk 17-08-2011 18:13
Понятно. Отлично. Это можно. Малая шлицевая отвертка и первые страницы этой темы тебе в помощь.
quote:Originally posted by Александрыч: ...спусковой механизм 2-х стадийный, 1-я стадия - холостой ход-предупреждение, 2-я - дожим-выстрел. Передний винт регулирует длину холостого хода, до предупруждения, задний - длину рабочего хода - дожима. Если больше вкрутить передний винт - СМ работает прекрасно, но - без холостого хода, фактически сразу вторая стадия - дожим.
Рысеныш 17-08-2011 22:02
Извиняюсь перед авторитетами... "И кому это помогло?"
Валентино 03-09-2011 23:05
quote:Originally posted by RRV:
Очень жду помощи в России! Даже страшновато пока без "трещотки" стрелять. Заряжая, подстраховываюсь деревянным брусочком
Подошло ?
genura 07-09-2011 16:35
quote:Originally posted by Валентино: Очень жду помощи в России! Даже страшновато пока без "трещотки" стрелять. Заряжая, подстраховываюсь деревянным брусочком
Тоже было бы интересно.А то ответа так и не получил.
FilippOk 11-09-2011 01:30
Блин. Отвалилася снова металлическая накладка с трубы компрессора, которую мы так аккуратно приваривали. Боюсь, снова её приваривать бесполезно. Где бы трубу компресоора вззять, никто не в курсе? Вдруг где-то продаются?
Abu Danil 12-09-2011 19:02
quote:Originally posted by FilippOk: Блин.
Изолентой синей примотай!!! Или хомуты придумай гламурные, не такая уж на зуле отдача...
FilippOk 13-09-2011 06:09
Ещё гениальные предложения будут?
genura 13-09-2011 23:05
Найди хорошего сварного и будет сказка.
Abu Danil 14-09-2011 01:03
quote:Originally posted by FilippOk: Ещё гениальные предложения будут?
А раньше чем варили?
Валентино 14-09-2011 11:21
quote:Originally posted by FilippOk: Ещё гениальные предложения будут?
Конечно. Повторюсь. найти нормального сварного. После етого, при сборке НЕ ЗАТЯГИВАТЬ винт крепящий скобу спускового крючка, который ввинчивается в деталь 83 спускового механизма, а он (СМ) в свою очередь отгибает, а потом и "отрывает" эту планку.
FilippOk 14-09-2011 11:51
quote:Originally posted by Abu Danil: А раньше чем варили?
Сталь. Четыре мелких точки по краям планки. В оригинале она прихвачена в двух круглых точках по краям.
quote:Originally posted by Валентино: при сборке НЕ ЗАТЯГИВАТЬ винт крепящий скобу спускового крючка
Блин, точно, он же её вниз тянет - и не кисло тянет, должно быть... Да, это надо будет учесть. Спасибо, не сообразил.
quote:Originally posted by Валентино: найти нормального сварного.
Сварщик приварит-то планку хорошо, но трубу гарантированно ведёт. Даже эти четыре мелких точки - и то дали проблему: туго входит бобышка с трещёткой на пружине. Туго, но входит. Но - туго. Но если протолкнуть - входит. Хоть и туго. А раньше легко проваливалась.
Малорос 15-09-2011 21:45
quote: Здравствуйте господа.Вот и я стал владельцем Зуль-312.Состояние на 3-.Сейчас идёт процесс рестоврации.Фотки по окончании данного процесса .У меня одна просьба может кто нибудь сделать чертёж тяги взвода у меня она отсутствует,есть вазможность заказать на заводе но чертёж обезателен.Зарание блогодарен.
Здрвствуйте, уважаемые товарищи. Тоже стал обладателем Зуля - 3121. Внешний вид хороший. Но вот беда - тяга рычага взвода отсутствует. Присоединяюсь к зову о помощи процитированного господина. Помогите с образмеренным рисунком тяги рычага. Или, может быть, у кого-то есть ломаная ненужная тяга - продайте, я сам сниму размеры для изготовления новой. И прошу прощения за то, что назвал Вас товарищами. По другому не могу. Сказвается 45 лет жизни в Вооруженных Силах. С большим уважение надеюсь на Вашу помощь.
Себастьян Перейро 16-09-2011 13:21
До воскресенья постараюсь разобрать и сделать чертёж.
Малорос 16-09-2011 22:43
quote: До воскресенья постараюсь разобрать и сделать чертёж.
Огромное спасибо, Товарищ!
Себастьян Перейро 17-09-2011 19:43

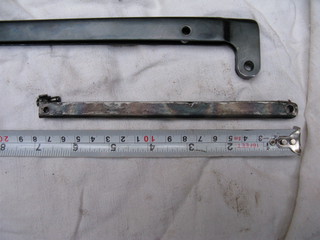

Вот фото, правильно ли я понял задачу? Похоже эту тягу уже до меня реставрировали, т.е. получается, что узел довольно проблематичен в заводском исполнении. У меня ружье именно с этой тягой с 1977г настрел не более 300 выстрелов, к тяги претензий нет... Если о ней идёт речь - опишу более подробно с чертежом, размеры снял. Удачи!
Малорос 17-09-2011 20:19
quote: Вот фото, правильно ли я понял задачу?

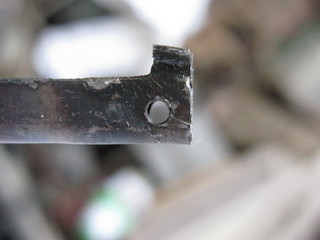

Cпасибо. все правильно. Еще бы, если можно, сделать фото тяги,повернув ее зацепом ввех. Нсколько я понял, то там должно быть что-то, что выключает храповик при запирании ствола. С уважением, Владимир.
Себастьян Перейро 17-09-2011 21:35

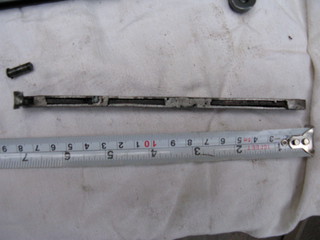

ОК, диаметры отверстий: возле "хвоста - 3,5мм; другое - 5,2 мм, расстояние между центрами 165мм; ширина в профиль планки - 12мм, "анфас" -7,5мм, необходимо обратить внимание на скос самих лапок. Если нужен полный чертёж тяги - сделаю завтра
Малорос 17-09-2011 21:56
Ну вот теперь все понятно. По Вашим размерам и фотографиям составлю трехмерную модель и рабочие чертежи. Результаты выставлю здесь. Может еще кому понадобятся. А Вам еще одно огромное СПАСИБО! С уважеением, Владимир.
