или труба 30х3, растачиваем внутренний 24.?? до 24.15, резьбу нагоняем G3/4. (26.35)
При таких пропорциях и внутреннем уплотнении можно делать 5 витков. Можно делать и 3 витка, но съедят с говном. Опрессовку на 450 выдерживают 2 витка.
R-140m 22-05-2011 23:52
quote:Originally posted by Borshevich: Пример: труба 40х4, растачиваем внутренний 32.?? до 32.40, резьбу нагоняем М34.50х2.
А если нарезать 1.25мм (сколько витков не знаю)? Или эта резьба в корне не годится?
R-140m 23-05-2011 12:01
quote:Originally posted by Borshevich: труба 30х3, растачиваем внутренний 24.?? до 24.15, резьбу нагоняем G3/4. (26.35)
Пардон внутренняя метчиком режется? Какой минимальный диаметр стоит нарезать резцом? Купил себе ТВ-4 пытаюсь приобщиться.
val 23-05-2011 12:16
Все резьбы
годятся, причем мелкие прочнее крупных - не сами по себе, а тем, что
меньше ослабляют стенку трубы резика при заданной ее толщине.
Я резал на трубе 35X29 шаг 0,8, опрессовывал на более 600 бар.
val 23-05-2011 12:25
quote: Какой минимальный диаметр стоит нарезать резцом?
Мечиком
в принципе режутся все резьбы, применяемые в пневме (как и плашками),
особенно если с умением, дабы не прослабить. К примеру, если в недобитом
станке задняя бабка не по центру, лучше брать "плавающую" оправку.
Резцом режут резьбу, для которой мечиком не запаслись.
Konstantin_E 23-05-2011 12:31
quote: Пардон внутренняя метчиком режется? Какой минимальный диаметр стоит нарезать резцом?
Минимальный диаметр будет зависеть от размера резца для внутренней резьбы.
quote: Купил себе ТВ-4 пытаюсь приобщиться.
Проблемно на данном станке сделать трубу под резервуар. Разве что очень короткий резик.
Borshevich 23-05-2011 09:15
Нагрузка на разрыв по длине вдвое меньше нагрузки на разрыв по диаметру. В
области резьбы, при уплотнении внутри, труба работает только на разрыв
по длине, диаметральная нагрузка по углу резьбы распределена и невелика. Любой износ/дефект/повреждения для мелких резьб критичнее, чем для крупных.
quote: внутренняя метчиком режется?
Чем хочешь, лишь бы была без драни и в допусках по выбранному размеру.
R-140m 23-05-2011 09:45
quote:Originally posted by Borshevich: Чем хочешь, лишь бы была без драни и в допусках по выбранному размеру.
Имелось в виду удобство нарезания, атак если есть метчик лучше им.
Borshevich 23-05-2011 09:50
quote: Имелось в виду удобство нарезания, атак если есть метчик лучше им.
Только
для больших шагов под метчик на трубу делай направляющую оправу, иначе
очень несложно перекосить. Направу цанговую, всталяешь в нее метчик,
одеваешь на трубу и жмешь в патрон (или в трубные тиски).
R-140m 23-05-2011 10:03
А если центром в метчик и в ручную крутить, я ж не на сдельщине? Со временем всё что надо сделается.
k.sever 23-05-2011 10:06
Про мелкую
резьбу...делал заправочный коннектор из латуни на резьбе 12х0.75.Держал
опрессовку на 400 атм спокойно.Пока настраивал винтовку пришлось пару
раз скрутить его при давлении в резике около 50атм.(лень было
стравливать через боевой клапан).После чего при очередной опрессовке его
выдавило на 370атм.Благо опрессовывал,а если бы воздух... мелкая резьба довольно крепкая,но очень с ней аккуратно надо!
Borshevich 23-05-2011 10:44
Для ф12 - 0.75 эквивалентна по пропорциям площадей приблизительно для ф30 шагу 1,5. Ну собссна, для 30 - 1.5 тоже "мелкая". Не путайте терминологически мелкую с так-и мелкой.
k.sever 23-05-2011 12:45
quote: Не путайте терминологически мелкую с так-и мелкой.
Я про то что мелкая мелкой рознь,и использовать резьбу с шагом менее 1 не целесообразно.
hoakinn 23-05-2011 14:41
quote:Originally posted by R-140m: А если центром в метчик и в ручную крутить, я ж не на сдельщине?
Самый
простой и быстрый вариант, главное чтоб задняя бабка точно стояла и
была жестко закреплена. Но если в трубе нарезать, то она зачастую в
шпиндель не лезет, тогда как Borshevich писал с помощью оправки
R-140m 23-05-2011 14:51
Плашечную оправку видел, а для метчика нет. Сфотайте у кого есть.
Borshevich 23-05-2011 14:57
quote: Плашечную оправку видел, а для метчика нет. Сфотайте у кого есть.

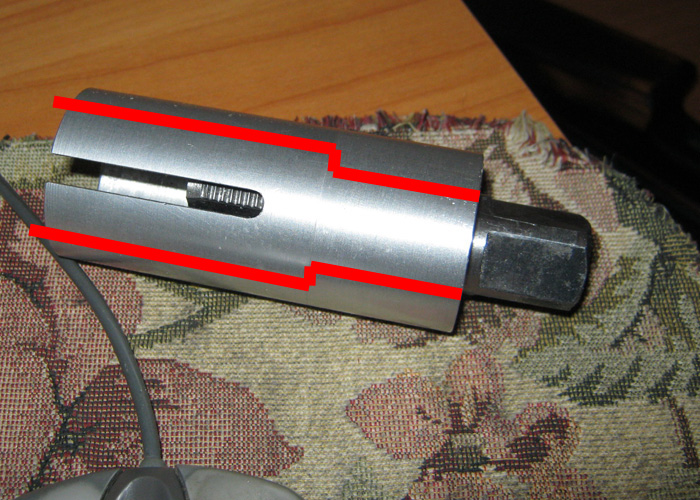

Лови:
Оба внутренних диаметра растачивай с одного установа.
R-140m 23-05-2011 15:39
quote:Originally posted by Borshevich: Оба внутренних диаметра растачивай с одного установа.
Проточка под стружку? Большой диаметр получается под конкретный наружный диаметр заготовки резервуара?
Borshevich 23-05-2011 16:07
Прорези 3 штуки, под то, что бы можно было через цангу (по сути сие есть цанга) зажать трубу. Внутренний диаметр на десятку больше диаметра трубы.
Гамо как дробовик
полезная информация пошла
