Разбираеться
кто у нас в шестеренках и передачах? Вопрос такого плана, могут ли в
паре работать шестерни с передачей :2,5 и х2,5, модуль 1,5. По

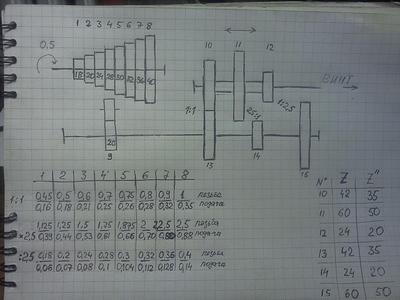

количеству зубов у пар- 20:50 и 50:20. Собственно вот(картинка) пробую спроектировать коробку подач на токарный.
single-61 11-10-2012 08:50
quote:На данный момент из небольших настольных самый интересный, неплохо сбалансирован по возможностям ,это KY250B... Все что меньше, не имеет полноценной коробки подач, что сказываеться крайне негативно на производстве, даже единичном.
при таком весе и габаритах - только в теплый гараж.
Когда я себе выбирал настольник для дома, покурил форумы (особенно чип) - и однозначно пришел к DIY 0714. Там все оптимально при весе всего в 40 кг.
Очень важная особенность, отличающая от многих аналогов:
quote:"Направляющие
и станина - одно целое - изготовлены из высокоуглеродистой стали.
Жесткость станков создается благодаря твердости и точности изготовления
одной V-образной направляющей и одной плоской, термически обработанных и
шлифованных"
То есть жесткость станины, которой многим хоббийникам не хватает.
Довел
немного до кондиции. Конечно там руки приложить придется в любом
случае. Но оно того стОит. Довел биение патрона до 0.01мм. рассверлил
проходное... и проч. и проч... Реально очень тихо работает, и ничего
заметно не люфтит. В панельном доме могу работать даже ночью. Не громче
элетро швейной машинки.
Если резцы нормально заточены и выставлены по высоте, можно вполне комфортно работать даже по стали.
single-61 11-10-2012 09:29
quote:Originally posted by k.sever: Помогите
советом-надо проточить трубу на станке. Есть подвижный и неподвижный
люнеты, задней бабки нет.как правильно выставить заготовку и как
правильно пользоваться подвижным люнетом?
сначала вдень заготовку в люнет, не зажимая. Затем, если нет часов - просто попробуй сначала выставить, чтобы не видно было биения. Дальше
потихоньку подкручивай упоры до легкого касания. Смажь контактную
поверхность чем-нибудь типа солидола. Постепенно поджимай контакт до
разумных пределов - чтобы свободно крутилось, но не било.
Хорошо бы в принципе для начала обработать до ровного ту часть трубы, что будет контачить с люнетом.
А по выбору станка - я бы посоветовал для дома обратить внимание на DIY-714.
k.sever 11-10-2012 10:15
quote: сначала вдень заготовку в люнет, не зажимая. Затем, если нет часов - просто попробуй сначала выставить, чтобы не видно было биения. Дальше
потихоньку подкручивай упоры до легкого касания. Смажь контактную
поверхность чем-нибудь типа солидола. Постепенно поджимай контакт до
разумных пределов - чтобы свободно крутилось, но не било.
Это
все делаю-не получается выставить именно по центру.После пробной
проточки всегда есть некоторая конусность,хотя и выставляю первоначально
по патрону,но после каждого раза поджимая упоры люнета не получается
выставить их в центр.
quote: А по выбору станка - я бы посоветовал для дома обратить внимание на DIY-714.
Именно такой и приобрел-для дома самое то!
R-140m 11-10-2012 12:20
Если уж брать китаиса то побольше.
P_L_Z 11-10-2012 19:43
подскажите есть ли смысл брать цанговый патрон на станочек jet jmd-1 ? вроде
писали тут уже что недосойна эта сверлилка цангового патрона, но отдают
за недорого, покоя не даёт мне мысль о цанговом патроне)
single-61 11-10-2012 20:01
quote:Originally posted by k.sever: но после каждого раза поджимая упоры люнета не получается выставить их в центр.
там
есть фишка, что не все упоры однаково критичны. Регулируй прежде всего
тот, на который отжимается деталь при "отскоке" от резца. Остальные
упоры - как бы вспомогательные.
Konstantin_E 11-10-2012 22:46
С таким торможением, только получилось добавить картинку к своему сообщению.
single-61 12-10-2012 20:15

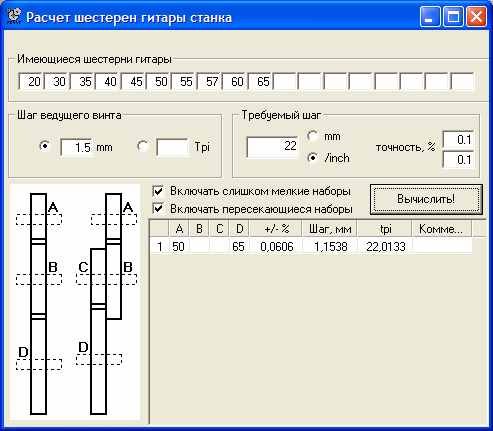

по ходу дела о
шестеренках. Есть в сетке небольшая программа по их подбору, какие с
какими и на какую ось для которой резьбы. Все просто и наглядно. Может
очень пригодиться.
Konstantin_E 12-10-2012 20:57
Та оно и на
калькуляторе несложно выходит, оно, выше на картинке- все резьбы до
2,5мм и куча удобных подач. Можно еще и на шаг 0,4мм добавить, девятую
шестерню в конус Нортона. Другое дело- а можно ли так?... Будет ли
работать долго и счастливо, или накроеться через год? Если лет 5-8
продержиться, то тоже нормально. Принцип интересен, можно ли такое
делать?
single-61 13-10-2012 05:53
quote:Originally posted by Konstantin_E: Та оно и на калькуляторе несложно выходит
Так оно калькулятор и есть. Только очень удобный.
В
проге сразу показываются все возможные варианты сочетаний шестеренок,
которые указал, в том числе и по нескольку штук одинаковых. И если не
точно в ноль шаг подходит - то проценты отклонения. То есть, к примеру,
если нет дюймового набора, то ближайшие аналоги по метру. Бывает оно и
совпадает в пределах реально работающего допуска, особенно на короткую
резьбу.
В любом случае вещь не лишняя.
Konstantin_E 13-10-2012 12:52
А где есть эта программка? Или как называеться, чтоб поискать?
Surge-ON 15-10-2012 17:03
Камрады, а кто
знает, как станочек затащить изза бугра, максимум пару. Лично себе. Вес
около 200кг. Цены у нас ведь помножены на 2-это реально достало, ВТО-на
бумаге. Цена около 3000евро. Спасибо
Burbulas 15-10-2012 17:18
quote:Originally posted by Konstantin_E: А где есть эта программка? Или как называеться, чтоб поискать?
Konstantin_E 15-10-2012 18:42
Аа, так это в
гитару станка. Мне коробку подач построить охота, а там все немного
сложнее- сумма зубов должна быть одинакова. В гитаре это вообще
непринципиально.
Dmitry68 15-10-2012 19:16
quote:Originally posted by Surge-ON: Камрады,
а кто знает, как станочек затащить изза бугра, максимум пару. Лично
себе. Вес около 200кг. Цены у нас ведь помножены на 2-это реально
достало, ВТО-на бумаге. Цена около 3000евро. Спасибо
на эти деньги можно взять вполне достойный для "домашнего" пользования с патроном 160 и "дыркой" в шпинделе 38мм и межцентровым 750-900мм и совсем не к чему его тащить из-за бугра все есть в рашке
Surge-ON 15-10-2012 23:12
quote:Originally posted by Dmitry68: на эти деньги можно взять вполне достойный для "домашнего" пользования с патроном 160 и "дыркой" в шпинделе 38мм и межцентровым 750-900мм и совсем не к чему его тащить из-за бугра все есть в рашке
Это конкретное предложение? Вес вот этого чуда, напруга
нужная...пользование то "домашнее". Забыл сказать, что в ту цену входит
160 4 кулачковый патрон с комбинированным исп.кулачков, масса допов и
СОЖ.
Konstantin_E 16-10-2012 12:22
quote: с патроном 160 и "дыркой" в шпинделе 38мм и межцентровым 750-900мм
Ага. С мотором от 3кВт, весом от тонны. Как раз самое оно, чтоб на лоджию впихнуть Не, из отечественных есть такой, ну почти такой, небольшей, патрон кажись 160, дырка в шпинделе 36мм, называется ТВ-250.
Паспорт
Но я так понял, что не слишком часто попадаются...
Surge-ON 19-10-2012 11:16
quote:Originally posted by Konstantin_E: Не, из отечественных есть такой, ну почти такой, небольшей, патрон кажись 160, дырка в шпинделе 36мм, называется ТВ-250.
за полтонны. Балкон упадет при снятии стружки) А мож кто юзал эти: КАТ280/700Р ( с механической коробкой скоростей - асинхронный двигатель ) КАТ280/700В ( c бесступенчатой коробкой скоростей - двигатель постоянного тока); KY200x700 У Коноплева есть и в Китае-больше нигде не нашел.
