quote:Originally posted by Borshevich: тетрадка ты в клеточку, см. выше.
Сам ты... Я как раз и намякиваю, что "сетка" в чертежных программах без начала координат не бывает. К
примеру, в Автокаде: открываем новый файл, включаем grid (ту самую
сетку) - по умолчанию начало координат находится в левом нижнем углу.
Проверяем: включаем snap и "поднимаем" эту точку - указатель координат
покажет два нуля.
Естественно, для образмеривания детали это не удобно из-за отсутствия наглядности размеров.
Вот
для образмеривания коробки, к примеру, где выставляется начало
координат? Вариантов не много, но, на мой взгляд, есть наиболее
предпочтительный.
RVV58 31-01-2012 09:01
Посоветуйте , пожалуйста, как на токарном станке изготавливаются радиусные шайбы какое есть приспособление?
Кайнын 31-01-2012 09:55
quote:Originally posted by RVV58: Посоветуйте , пожалуйста, как на токарном станке изготавливаются радиусные шайбы какое есть приспособление?
больше шайбы-то? точность высокая нужна?
может, проще резец заточить фигурный?
RVV58 31-01-2012 11:09
Шайбы нужны на трубы диаметром от 20 до 70мм для соединения труб накладными пластинами при строительстве дельталетов, самолетов, автожиров и т.д.
Drix 01-02-2012 23:26
Радиусные шайбы... Блин.. А они, шайбы, бывают не "радиусные"?
Кайнын 02-02-2012 02:17
quote:Originally posted by Drix: Радиусные шайбы... Блин.. А они, шайбы, бывают не "радиусные"?
Дриксу
топикстартеру
Lewa 02-02-2012 06:28
quote: топикстартеру
Не, ему такие нада Вот здесь могут изготовить, а может и научат
Borshevich 02-02-2012 17:54
quote: Естественно, для образмеривания детали это не удобно из-за отсутствия наглядности размеров. Вот
для образмеривания коробки, к примеру, где выставляется начало
координат? Вариантов не много, но, на мой взгляд, есть наиболее
предпочтительный.
Нда, а Хайдуров-то и не знал, чертил на миллиметровке.
Наиболее
предпочительный диктуют условия обработки, обычно станочник, под
которого эта деталь, просит на чертеж добавить свои размеры. Например координатчикам обозначения углов вообще неудобны.
Snaiper 163 Rus 02-02-2012 20:53
Обращаюсь
к гуру - что посоветуете? Есть ТВ-7 с консервации в масле за 40000 или
корвет 403 б/у за 30000 или поискать Твшку 6-7 подешевле?
RVV58 02-02-2012 21:09
спасибо за наводку , да нужны такие как на экспериментальной авиации
Drix 02-02-2012 23:14
quote:Originally posted by Кайнын: Дриксу
Александр, ты великий волшебник - смотришь прямо в душу через "три кирпичные стены".
"Шайба косая" - как в каталоге "шайба установочная специальная" "шайба прямоугольная специальная" "скрепление трубное силовое" и т.д.
Это просто фантастика - русским языком задан вопрос, а ты точно ответил, найдя ответ по тем словам, которых в вопросе нет. Колдун, чесслово....
Arch 02-02-2012 23:42
Кайнын готовые ответы только в самых безнадежных случаях дает.. )
RVV58 03-02-2012 09:42
у меня есть вариант их изготовления, но он слишком сложен может есть простое решение ?
Vasily_A 03-02-2012 12:24
quote: у меня есть вариант их изготовления, но он слишком сложен может есть простое решение ?
вариант
совсем тупой - подобрать трубу с подходящими диаметрами и материалом,
при необходимости проточить-расточить на токарном станке. потом на
сверлильном станке коронкой из строймага (есть почти любых диаметров)
зажав хорошо трубу в тисках нарезать этих шайб. при необходимости потом
собрать в пакет на шпильке и проточить для получения точного диаметра на
токарном станке. чуть более нормальный вариант - резать из трубы на любом чпу фрезере.
опа... толь что заметил, что одна сторона плоская...
Кайнын 03-02-2012 13:44
quote:Originally posted by Vasily_A:
чуть более нормальный вариант - резать из трубы на любом чпу фрезере.
опа... толь что заметил, что одна сторона плоская...
какие проблемы на этом же ЧПУ фрезеровать лыску перед резкой? :-)
RVV58 03-02-2012 15:14
я планировал так: В патроне поперек зажимается в приспособе цилиндрик-заготовка на две шайбы и фрезой выбираем центр по диаметру необходимого радиуса
Borshevich 03-02-2012 15:45
Меня всегда
удивляло, как люди не вылечив 10 основных проблем, берутся лечить
третьестепенную, да еще и самым вычурным методом который найдут. ... Так и вижу очередь станочников к колхозному шаману
Dmitry68 03-02-2012 18:10
проблема на ровном месте
RVV58 03-02-2012 20:22
если это проблема на ровном месте, то предложите свое решение
Drix 03-02-2012 23:08

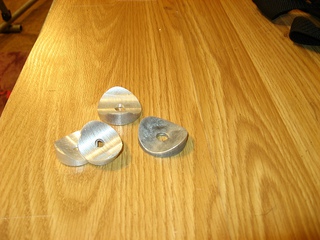

Я и сам не знал, что в моей публикации есть загадки. Но такие "шайбы" там точно есть...
Делаем грибок поршня под манжету Гамо на Мурке
