quote:Originally posted by firefox: Так чем тяжелче
ты забыл добавить "там, где надо"
val 20-01-2012 01:58
quote: Фото злополучной фрезы, на всякий случай.
Именно случай - та моя 3/8" фреза как раз такого типа. Показывай станок, что ле. Ты
уж извини, но мне кажется, что ты пишешь из какой-то альтернативной
реальности: то эмульсию при отрезании похерил, то фрезер на комбике, то
VFD не должен работать, то их однофазных выше 2 кwт не бывает, хотя
ссылку даю... а теперь еще эта зверская фреза...
Вот ты мне скажи, что
нужно для оЧПУшитвания токарника таким образом, чтобы резать резьбы, не
используя шестерни привода подач суппорта?
hoakinn 20-01-2012 06:57
quote:Originally posted by val: что нужно для оЧПУшитвания токарника таким образом, чтобы резать резьбы, не используя шестерни привода подач суппорта?
Ну
во-первых энкодер на шпиндель для определения положения. А затем
программно совмещать необходимое вращение шпинделя и подачу суппорта. Но
тут нужен хитрый управляемый привод шпинделя. Или еще вариант даже без энкодера: Ставим
вторым приводом на шпиндель через электромагнитную муфту мощный ШД,
дальше совместить вращение и привод суппорта не проблема даже в маче. Этот вариант рабочий на станке ТВ-4 сделал AlexSPB для нарезки резьбы на концах ШВП, есть тема на cnczone.ru
firefox 20-01-2012 13:39
Сам пока не ЧПУшил
токарник, но так, по публикациям: в старых версиях Мач3 был вариант с
энкодером с произвольным количеством отсчетов на об. , не заню почему,
разработчики его заменили на вариант с "однозубым" энкодером. Наверное
посчитали, что инерции шпинделя хватает для точности при этой операции.
(В некоторых версиях вообще вырезана возможность подключения энкодера!?)
И это, ВАЛ, ты когда приводишь какие то мои высказывания, то приведи
их к контексту разговора, а то читаешь и впечатление такое, что ты не
закусываешь
julbu 20-01-2012 16:03
quote:Originally posted by val: Вот
ты мне скажи, что нужно для оЧПУшитвания токарника таким образом, чтобы
резать резьбы, не используя шестерни привода подач суппорта?
А энкодеры в МАСНе вроде только для индикации, нет там обратной связи от них.
Vasily_A 20-01-2012 16:43
я на мелкого китайца поставил приводы подач от шаговиков и отключаемый привод шпинделя от шаговика через червяк. вместо резцедержки ставится фрезерная головка с однозубой фрезой (типа метчика с одним зубчиком). в итоге можно на хлипком станке фрезеровать любые резьбы. медленно, но универсально...
типа:
левая дюймовая с ненормальным тпи в глухом отверстии в упор без канавки
- да легко! (это для посадки привода вместо ручки на хитрый
гидравлический вентиль)
на чипмейкере есть моя тема: фрезерование резьбы на токарном
P_L_Z 20-01-2012 17:29
quote:Originally posted by julbu:
А энкодеры в МАСНе вроде только для индикации, нет там обратной связи от них.
не видел гдето режут резьбы в МАСНе, на шпиндель приделывается дачик оборотов и к матчу както прикручивается (возможно плагином)
Dmitry68 20-01-2012 18:27
кому надо? а то лежит без дела
val 21-01-2012 11:56
quote: Показывай станок, что ле.
quote:Originally posted by firefox: ты не закусываешь
Как обычно, ускользнул, нанописатель
Господа ЧПУшные гуру, как-то все смутно и не конкретно. Ну
какие, в задницу, шаговики на приводе шпинделя, если там уже есть
нормальный движок... 5 квт, к примеру? И при чем тут фрезеровка с
червяками? Самое реальное, по-моему
quote: дачик оборотов и к матчу както...
- проглядывается нормальный закрытый контур... но как именно это осуществляется? Что, никому не известен принцип устойства обычного промышленного ЧПУ токарника? Поднатужтесь, что ли...
firefox 21-01-2012 13:54
Уже...
На промышленном токарном вроде как шпинделем управляет большущая
серва, посему с неравномерностью движения там все ОК. и происходит
жесткая синхронизация отсчетов шпинделя с приводом подач.
Vasily_A 21-01-2012 18:03
quote: Господа ЧПУшные гуру, как-то все смутно и не конкретно. Ну
какие, в задницу, шаговики на приводе шпинделя, если там уже есть
нормальный движок... 5 квт, к примеру? И при чем тут фрезеровка с
червяками? Самое реальное, по-моему
дачик оборотов и к матчу както... - проглядывается нормальный закрытый контур... но как именно это осуществляется? Что, никому не известен принцип устойства обычного промышленного ЧПУ токарника? Поднатужтесь, что ли...
реальное
оно по разному бывает: от моего кабинета до цеха с несколькими
участками чпу (токарка, фрезерный, поэлементная штамповка и гибка на
амаде) и подобное примерно 850 метров, да и ходить необязательно - можно
по сети модель скинуть... готовую деталь принесут, по пути отдав в цех
покрытий (гальваника и краска).
но так как я занимаюсь
производством стружки сам лично просто для удовольствия во внерабочее
время, то скрестив шд привода от больших копиров, старый ноут с емц2 и
китайский настольный токарник я получаю фан от результата таких
извращений а энкодер 2048 импульсов
на оборот у меня уже лежит, я его на токарник одновременно с
увеличением проходного шпинделя прилеплю, и серва 1200вт ждет своей
очереди...
а вот профессионально работая с металлом и имея
возможность разместить полноценный станок рассуждать о матче с датчиком
оборотов несерьезно
val 21-01-2012 23:30
quote: а
вот профессионально работая с металлом и имея возможность разместить
полноценный станок рассуждать о матче с датчиком оборотов несерьезно
То
есть, мне "не к лицу" иметь настольный фрезер (спасибо, firefoх), а
теперь еще и нужно брать только промышленный ЧПУ ткарник... для
втулочничества. И это при том, что
quote: занимаюсь
производством стружки сам лично просто для удовольствия во внерабочее
время, то скрестив шд привода от больших копиров, старый ноут с емц2 и
китайский настольный токарник я получаю фан
Да ну вас...
val 22-01-2012 06:32
Случайно нашел через ебей С учетом комплектации цена просто одуренная. Навались, что ли - себе не беру, firefoх и Василий не поймут.
Borshevich 24-01-2012 03:43
quote: а
энкодер 2048 импульсов на оборот у меня уже лежит, я его на токарник
одновременно с увеличением проходного шпинделя прилеплю, и серва 1200вт
ждет своей очереди...
Ищи теперь, кто тебе сделает под них классную импульсную силовую электронику. Все готовое или содержит ненужные мозги, за которые заплатишь зря, или настолько убого, что кроме перегрева мотора ничего не увидишь.
Энкодер - работа для для драйвера, а не для емц и прочего мача сраного. Если не знаешь что сделать с хорошей железой - лучше напиши мне на нее цену в ПМ, а я подумаю, ты или ебэй.
Vasily_A 24-01-2012 11:36
quote:Originally posted by Borshevich:
Ищи теперь, кто тебе сделает под них классную импульсную силовую электронику.
Если не знаешь что сделать с хорошей железой - лучше напиши мне на нее цену в ПМ, а я подумаю, ты или ебэй.
производство стружки это мое хобби, а электроника - профессия...
дарю
идею - есть такая штука ЭМУРУ (электромагнитный усилитель рулевого
управления), ставится на тазики. стоит разумных денег. там высокомоментный вентильный двигатель с силовой электроникой. правда
питание 12в
Borshevich 25-01-2012 12:24
quote: дарю
идею - есть такая штука ЭМУРУ (электромагнитный усилитель рулевого
управления), ставится на тазики. стоит разумных денег. там
высокомоментный вентильный двигатель с силовой электроникой. правда
питание 12в
Спасибо за тему. Ну, его электронику однозначно в помойку (у меня все от 315VDC питается, на
двигатели нормируется только ток), а вот с энкодером не понял, пошуршал
про ЭМУРУ по сети - так и не вкурил, есть там чего или нет у него на
борту.
Borshevich 25-01-2012 15:04

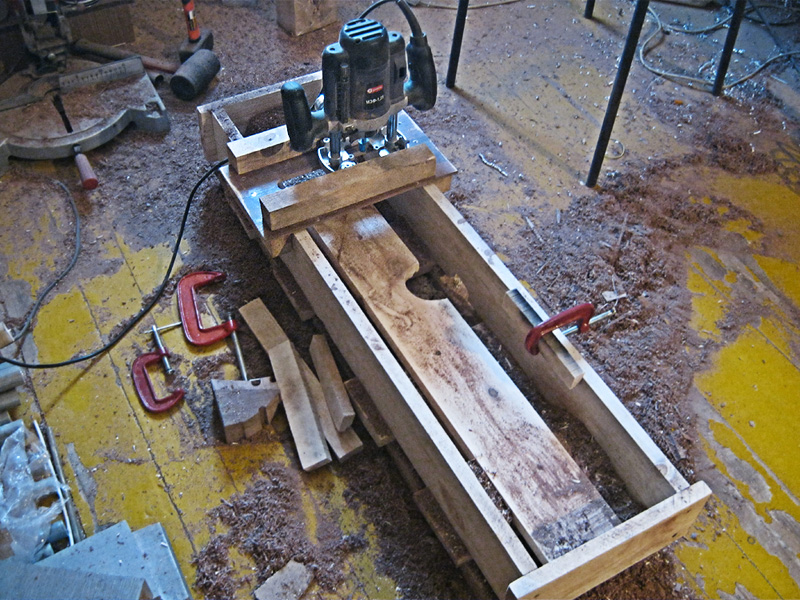

На тему таки станочного парка - ручной рейсмусороутер, который можно сварганить за 30 минут:
South 26-01-2012 02:39
Иван, а ты пантограф-дупликатор для лож не пробовал сделать? Вот такой: Я
их на ютюбе несколько разных видел, когда-то рылся на предмет чпу
обработки древесины. По-моему не очень сложно. Тут один вопрос - где эту
заразу поставить и кто будет потом стружку и опилки убирать?
Borshevich 26-01-2012 07:17
quote: пантограф-дупликатор
Пантограф нельзя делать отыгрывающим - результат будет херовый. Так что пантограф или из тяжеленных пластей или на очень маленькие изделия.
А вот после показанного мною колхоза поверхности остается только слегка подшкурить. Кстати идея не моя и лет ей уже мильон.
zenon05 26-01-2012 09:30
Вань Ко, браво! Остроумно придумано.Ценю все просто и эффективно придуманное.
