Глеб, дружище, рад, что ты опять сюда зашел... как всегда со своим веским мнением.
Вот поделись, пожалуйста, по каким параметрам ты оцениваешь простоту и эффективность решений?
Може, ты с деревом работал, в смысле изготовления лож или хотя бы
рукоятей пистолетаф? Може, в тебе имеется набор простейшего
механизированного струмента для их изготвления - ну, типа,
электролобзики там разныя, ленточныя пилы, раутеры со столом, спиральныя
пилы, може, шлифмашинки, и т.д. и т.п.?
South 29-01-2012 13:29
Подключил к
фрезеру две цифровые линейки (осталось вертикальную прикрутить). Вчера
пробовал работать - делал ствольную на кросман - "Это просто праздник
какой-то!!!" На лимбы не глянул ни разу, на заготовку и фрезу тоже можно
не смотреть - только на дисплей УЦИ. Знай себе, крути маховички да
цифирьки мониторь. Только чертежи придется попеределывать - сделать все
размеры от одной базы.
firefox 29-01-2012 15:33
А зачем? Например, в китайских линейках есть две системы координат абсолютные и относительные, обнулить можно обе.
South 29-01-2012 16:19
Да, есть такая фича!
Вчера как раз ей и пользовался. Вот чтобы лишний раз не тыкать пальцем в
дисплей - все размеры от одной базы сделаю - так удобнее.
Borshevich 29-01-2012 18:04
quote: Да,
есть такая фича! Вчера как раз ей и пользовался. Вот чтобы лишний раз
не тыкать пальцем в дисплей - все размеры от одной базы сделаю - так
удобнее.
На цифру кидай размеры сеткой - для цифры самое оно. А допуски и припуски свои и так сам знаешь.
South 29-01-2012 21:49
Ваня, это как - "сеткой"? Не от одной базы?
val 30-01-2012 08:43
А я firefoх'а совсем не понимаю. Странно
читать такие советы от человека, с головой погрузившегося в ЧПУшную
обработку. Именно там, как нигде, используются чертежные файлы с
размерами от одной базы. И как Вы там это дело обнулять умудряетесь -
ума не приложу.
В современной металлообработке, начиная как минимум с
80х прошлого века, безмозглое образмеривание без единой базы встречается
только на чертежах Комацу.
Все уважающие себя производители случайные размеры не от общей базы используют только как справочные.
val 30-01-2012 09:08
quote:Originally posted by South: крути маховички
Вотте на... Я думал, что ты теперь только рычажком механизированной подачи оперируешь.
quote: Ваня, это как - "сеткой"? Не от одной базы?
Сетка без начала кординат ничем не лучше тетрадки в клеточку.
quote: осталось вертикальную прикрутить
Удачи. Потом начнешь с клином ластохвоста головы мудохаться. Почему - сам увидишь. Не забудь потом рассказать.
Borshevich 30-01-2012 10:16
quote: Ваня, это как - "сеткой"? Не от одной базы?
Как-то так, вроде (уже?) такой стиль обозначения в госстандарт внесен:
quote: Сетка без начала кординат ничем не лучше тетрадки в клеточку.
тетрадка ты в клеточку, см. выше.
Кайнын 30-01-2012 10:32
quote:Originally posted by Borshevich:
Как-то так, вроде (уже?) даже такой стиль обозначения в госстандарт внесен:
странно как-то - внешний диаметр (27,5мм), а допуск - в плюс
Borshevich 30-01-2012 10:37
quote: странно как-то - внешний диаметр (27,5мм), а допуск - в плюс
Почему странно?, диаметр _не_посадочный_, а нормирован по прочности - потому в плюс.
Кайнын 30-01-2012 11:06
quote:Originally posted by Borshevich: Почему странно?, диаметр _не_посадочный_, а нормирован по прочности - потому в плюс.
да обычно принято ставить допуск по направлению обработки.
т.е. если отверстие - то номинал и допуск в плюс. а если вал - то номинал и допуск в минус.
ведь токарю такой вал точить - это настроиться надо на 27,6мм и можно немного (в пределах допуска) заглубиться.
вот если бы этот размер наплавкой делали бы - тогда да, можно в плюс.
firefox 30-01-2012 13:04
quote: А я firefoх'а совсем не понимаю. Странно
читать такие советы от человека, с головой погрузившегося в ЧПУшную
обработку. Именно там, как нигде, используются чертежные файлы с
размерами от одной базы. И как Вы там это дело обнулять умудряетесь -
ума не приложу. В современной металлообработке, начиная как минимум с
80х прошлого века, безмозглое образмеривание без единой базы
встречается только на чертежах Комацу.
Все уважающие себя производители случайные размеры не от общей базы используют только как справочные.
Вот ты взъелся на меня ВАЛ. Ведь ничего не сделал, только вошел Во
первых, речь шла не о ЧПУ обработке, а о обычной ручной. Я в таких
случаях просто складываю- отнимаю в уме и получаю недостающие размеры.
Допускаю, что в Арменике так не делают. Работать приходится в основном
по эскизам, а то и просто, импровизируя по ходу точения. Во вторых,
ну надо например прорезать серию пазов неравной длины, но с одинаковым
шагом. И заметь, обозначенных от одной базы. Дарю алгоритм обработки:
обнуляешь первую систему координат и выставляешь инструмент по ней до
точки обработки далее переключаешся на вторую систему, обнуляешься и
режешь паз нужной длины. Потом опять перескочил в первую систему,
отьехал до следуюшей точки и по новой (см. выше)
South 30-01-2012 13:04
Это как-бы "В минус не промажь!!!" Я у себя точно так же допуск ставлю, когда 37 мм трубу из 40 точу.
firefox 30-01-2012 21:40
"позднее зажигание" форума.
Dv 30-01-2012 22:21
Вчера мой корвет 403
дал первый сбой. Из под сухаря в фартуке вылезла шпонка. При этом
продольную подачу заклинило в одну сторону. Сегодня парился пол дня пока
понял в чем дело. Так что имеем ввиду если вдруг у кого на корвете
будет такая выходка. Шпонку вытащил (прощай,......нет...до свидания
автоподача....да и не сильно ею пользуюсь), каретка поехала нормально.
На резьбонарезную гайку не влияет.
Dv 30-01-2012 22:43
Вчера мой корвет 403
дал первый сбой. Из под червяка в фартуке вылезла шпонка. При этом
продольную подачу заклинило в одну сторону. Сегодня парился пол дня пока
понял в чем дело. Так что имеем ввиду если вдруг у кого на корвете
будет такая выходка. Шпонку вытащил (прощай,......нет...до свидания
автоподача....да и не сильно ею пользуюсь), каретка поехала нормально.
На резьбонарезную гайку не влияет.
hoakinn 30-01-2012 23:16

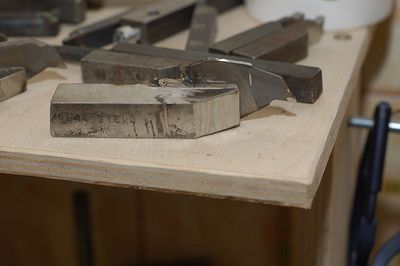

Вот идейка(не моя, взято с чипмекера) по отрезному. Просто решил попробовать, как это петухом отрезать. Суть
цимеса в быстром изготовлении отрезного резца с узкой рабочей частью
для отрезания достаточно больших диаметров 40-50мм на маленьком китайце. Сразу скажу по сталюке пока не пробовал, но по дюральке замечательно. Донор
- дисковая пила по дереву за 100р. Толщина полотна 1мм, толщина напайки
от 2мм до "сколько сточишь". ПРихвачена в 3 точках сваркой к державке. зы на фотке у резца задний угол великоват, позже он был уменьшен.
Drix 31-01-2012 12:04
quote:Originally posted by Borshevich: На тему таки станочного парка - ручной рейсмусороутер, который можно сварганить за 30 минут:
Иван, порадовал "лаконичностью". Ну совсем, совсем не умею работать с деревом - а тут такой "подарок". Спасибо! Уж и не знаю, как такое можно в квартире использовать. И даже в гараже - там столько мелкодисперсного мусора будет....
val 31-01-2012 01:57
quote:Originally posted by firefox: Вот ты взъелся на меня ВАЛ.
