Какой Николай? Выражение "Мы" это я так применил. Просто.
Планируется
шпиндель не менее 2 кВт. Подвижный стол 700х500 в двух координатах.
Магазин на сколько инструментов еще не придумал. Рабочий куб
700х500х300. Электронные линейки возможно для контроля перемещений. РВП
на передачах. Про софт пока не знаю. Впринципе MACH3 умеет дофига и
дофигаськи, а там поглядим. Степперы сотки. Вобщем все как надо, чтобы
не заниматься ананизмом, а поставить заготовку, закрыть камеру, нажать
кнопку и идти заниматься другой работой.
За сколько этот отдаю? Как бы и не собирался. А тебе зачем этот?
val 25-10-2011 01:55
quote: А тебе зачем этот?
Я не покупаю, просто интересно. Когда на ебее поглядываю на ЧПУ, вот такого типа в основном и попадаются. Но пока держусь Что напрягает - отсутствие жесткого точного стола, т.е. массивной стальной плиты, которая нужна для обработки металлов.
Borshevich 25-10-2011 02:03
quote:Val wrote:Я не покупаю, просто интересно. Когда на ебее поглядываю на ЧПУ, вот такого типа в основном и попадаются. Но пока держусь Что напрягает - отсутствие жесткого точного стола, т.е. массивной стальной плиты, которая нужна для обработки металлов.
Проблема таких систем не в столе, а в базах, станинах и технологии нарправ. Человек это уже понимает, хотя пришел в металлообработку совсем недавно, а у тебя проблемы со столом... рыба с головы гниет.
Я наспрор прикручу кусок натурально вымореной лиственицы вместо стола на хороший станок, и буду драть там чугун ad=10 ap=10. И
точно так же на говеный станок прикручу твою чмошную стальную плиту, и
покажу как там фрезеруется "позорное драное корыто" на ничтожых режимах.
Dv 25-10-2011 02:13
quote:Originally posted by val: Я не покупаю, просто интересно. Когда на ебее поглядываю на ЧПУ, вот такого типа в основном и попадаются. Но пока держусь Что напрягает - отсутствие жесткого точного стола, т.е. массивной стальной плиты, которая нужна для обработки металлов.
Держишься?
Вот и держись. То что продается там за 1-2 и даже иногда целых пять
килобаксов можно даже не пытаться использовать для наших дел. Ну а если
мазохизмом позаниматься,то да. Можно и попытаться что-то путевое для
аэрганерских дел сделать....если СОЖ сможешь на нем использовать. Хочешь нормальное по условно нормальной цене, собирай сам. Главное не экономить на жескости узлов. Иначе выйдет фигня. База должна быть жесткой.
quote:Originally posted by Borshevich:
Проблема таких систем не в столе, а в базах, станинах и технологии нарправ. Человек это уже понимает, хотя пришел в металлообработку совсем недавно, а у тебя проблемы со столом... рыба с головы гниет.
Я наспрор прикручу кусок натурально вымореной лиственицы вместо стола на хороший станок, и буду драть там чугун ad=10 ap=10. И
точно так же на говеный станок прикручу твою чмошную стальную плиту, и
покажу как там фрезеруется "позорное драное корыто" на ничтожых режимах.
Ну
зачем же натурально морить. Давай уже в олифе выварим лиственницу. И
можно потом после этого бронеплиты делать из нее. Ибо резать после этого
только болгарой.
P.S.
Ниче так народ. Не скромничает. 33 тысячи баксов. Пойти себе чтоли такой же траходром сварить из труб квадратных.
val 25-10-2011 02:43
quote: Вот и держись.
Ага Линейки для контроля - в смысле, замкнутый контур?
zaleshin 25-10-2011 03:35
quote: Так строгаем мы Д16Т на самодельном ЧПУ фрезере.
смотрел
и не понял а чем вы прижали деталь? как зафиксировали? ну и как то
долго честно говоря, хотя в этот момент реально можно заниматся чем то
другим. Сколько времени уходит на полное выгрызание коробки, или часть
доводится на ручном фрезере?
hoakinn 25-10-2011 06:56
Dv: Какая СОЖ использовалась в ролике? Про станочек можно поподробней с фотами, если конечно не секрет?
Borshevich 25-10-2011 11:34
quote: P.S.
Ниче так народ. Не скромничает. 33 тысячи баксов. Пойти себе чтоли такой же траходром сварить из труб квадратных.
Ну,
кстати, если этот траходром уменьшить в габаритах до кроватки,
увеличить соотношение баз к поперечникам посадки узлов скольжения раза в
четыре по Y и раза в три по Х, но делать из тех же труб - он получится
весьма жестким.
Dv 25-10-2011 12:00
СОЖ я не использую. Сейчас пока только ОЖ. Обычная вода. Заготовка зажата в тиски.
P.S. Если кому-то еще долго обрабатывается, то читаем еще раз мое сообщение. Там все сказано, почему первоначальная операция долго. Потом решите задачку для осмысления. Задача: Разобраться
почему для быстроты процесса нельзя сдирать сразу по три-четыре мм с
цилиндрической заготовки, зажатой в прецезионные тиски.
Дано: Имеем заготовку цилиндрическую, изготовленную на токарном станке (кто не знает, она конусность имеет). Имеем тиски прецезионные. Губки у тисков гладкие и абсолютно условно параллельные.
Подсказываю для решения. А теперь представьте как зажимается конус между двумя параллельными плоскостями. И почему нельзя поэтому прижимать сильно.
Усе. Поехал работать.
Кайнын 25-10-2011 12:24
quote:Originally posted by Dv: Дано: Имеем заготовку цилиндрическую ...... А теперь представьте как зажимается конус между двумя параллельными плоскостями. И почему нельзя поэтому прижимать сильно.
если
бы такое измыслил мой фрезеровщик как оправдание низкой
производительности, я бы ему посоветовал сначала две лыски снять, а
потом нормально зажимать и фрезеровать с нормальной подачей.
Borshevich 25-10-2011 12:43
quote: если
бы такое измыслил мой фрезеровщик как оправдание низкой
производительности, я бы ему посоветовал сначала две лыски снять, а
потом нормально зажимать и фрезеровать с нормальной подачей.
Уволил бы ты его, дядя Саша, не иначе .
Конус
можно зажать и вдоль, а цилиндры и про..аные цилиндры отлично жмутся
поперек, это, пожалуй, один из наиболее жестких видов установа, кроме
случая зажима большой плоскости.
zaleshin 25-10-2011 12:44
quote: А теперь представьте как зажимается конус между двумя параллельными плоскостями
решение
в такой ситуации избавится от конусности на целендрической детали, я
зажимал в центрах, выставлял заденею бабку и обтачивал. разница в 3
сотки максимум
hoakinn 25-10-2011 14:06
Если станок токарный конусит 0.01-0.05мм на 100мм длины - то такая конусность легко исправляется тисками.
А лучше зажать эту заготовку ствольной коробки с вставленной дудкой. Индикатором
по дудке выставить горизонталь, чтобы потом соосность ласты и самой
коробки относительно дудки не потерять Снять лыску. Переворачиваем и
проверяем индикатором и снова лыску снимаем. А дальше по лыскам зажимаем
тисками... и поехали
Borshevich 25-10-2011 14:23
Дюраль (если речь о дюрали), достаточно упруг, что бы ф30 с конусом 2-3-4 сотки не привести к необратимой деформации при зажиме.
Т.е.
на такой детали можно даже сохранить конус девственным, не пережимая её
при установе, и при этом спокойно подавать черновой проход на сечение
где-нибудь 5х20.
Своершенно не жалею нынче, что в своё время
постоял на конвеере в авральном режиме - дает очень много полезных
представлений о возможностях интенсивной обработки.
Dv 25-10-2011 22:36
Ух скока советов и высказываний. Прочел. Запомнил. Попробую.
ПЫ СЫ Кайнын. Надеюсь ты не думал, что я оправдываюсь?
Borshevich 26-10-2011 03:49
quote: Ух скока советов и высказываний. Прочел. Запомнил. Попробую.
Зажимать поа рука не привыкнет будешь еще долго. А потом будешь долго выбирать мощные мягкие тиски, в которых можно и на 10грамм затянуть и на 10 тонн. И
в итоге купишь бизон с втягивающими губками на трапециидальной посадке
за полторы косых бакинских или ойро, как повезет, и будешь жалеть обо
всём говне, которое покупал до этого. И программировать вручную
научишься, когда надоест смотреть как новый мощный станок занимается
непонятной дрочкой по нескольку минут, там где можно и нужно пропахать
за 20 секунд.
Dv 26-10-2011 09:55
Все это произойдет довольно быстро. Я не экономлю в работе обычно ни на инструменте, ни на чем нибудь другом.
South 26-10-2011 12:21
Я недавно делал
ствольную коробку под мародеровский магазин. Обычно их делают из 40
кругляка, потом снимают "лишний металл" сверху. Я поступил по-другому -
взял кругляк 35, обточил до 34, обрезал нужную длину. И зажал в патрон
со смещением. Просверлил отверстие насквозь, развернул разверткой. Но не
был уверен в точности параллельности просверленного отверстия наружной
поверхности заготовки (кстати, таки не было параллельно). Тогда я взял
шлифованный-полированный 12 мм прутик (направляющая от умершего
принтера), запихнул ее в отверстие заготовки и плясал вокруг с
индикатором, используя этот прутик в качестве базы. Заготовку зажимал в
тисках перпендикулярно губкам. И с одной установки сделал верхнюю
плоскость, ласточкин хвост, скосы с двух сторон и черновую выборку
плоскостей слева и справа.
Иван, а можно фотку-ссылку на эти тиски бизон? У меня бзик на почве тисков и токарных патронов
Borshevich 26-10-2011 12:29
quote: Иван, а можно фотку-ссылку на эти тиски бизон? У меня бзик на почве тисков и токарных патронов

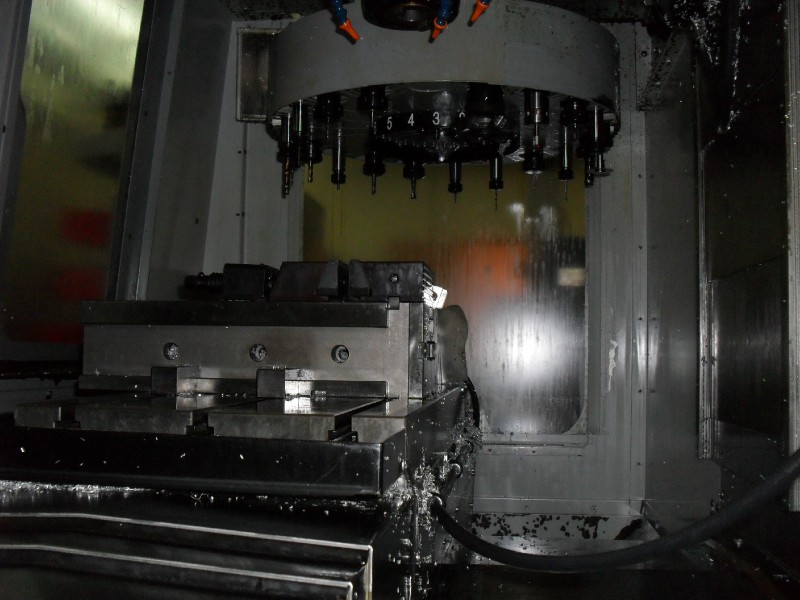

Лови, у меня только эти фотки сохранились, и ищи их на сайте бизона:
firefox 26-10-2011 15:32
И что, на этих
тисах губки не закашивает при зажиме и заготовку мутузить сверху не
надо? Насчет 150 баксов вообще сомнительно. КУРТ, в штатах, даже
подержанный за эти деньги не купить.
Мой хенд мейд
