Валерий.. а может (крамольная мысль).. выложите на аирганлиб все схемы пошедшие в "серию" с картинками и проч..
Уж
очень они вкусные.. Тем более что "здесь вам ни тут".. В смысле искать
и ссылки делать тяжело. Опять-же плюс (спорно конечно) - приоритет..
ЗЫ. или проблемы с "либ органами"? ЗЫы. тут народ аглицкого не читает в подавляющем большинстве.
"ars sine scientia nihil est"
val 19-02-2008 06:14
quote:Originally posted by Devastate: В смысле искать и ссылки делать тяжело.
Искать
здесь, по-моему, очень легко. Лучший и богатейший формат из всех
форумов, где я участвовал, просто мега-инфо-форум с собственным
транслитом, хранилищем картинок и со всеми удобствами пользования. И
продолжает улучшаться. Картинки любого раздела, картинки конкретной
темы, картинки участника, посты участника в профайле являются ссылками.
Всего не перечислишь. Я даже закладки перестал делать, хотя начинающим
очень помогает. Почитай на досуге
Если
поймешь, что имеется ввиду - немного не хватает "rich teхt format" или
WYSWYG (what you see is what you get) editor (что видишь - то и имеешь)
в окне для писанины, как в network54 (Желтый, Зеленый и др.).
Но с учетом всех остальных благ - жаловаться просто грех.
P.S. Да еще и прекрасный, чуткий админ, модераторы (когда есть время заниматься ), исключая разве что одного начинающего, потакающего толпе
P.P.S. Что-то прет меня... не к добру. Не пора ли опять в добровольный бан?
Devastate 19-02-2008 22:35
quote:Originally posted by val: Просто МК - не очень популярная нынче тема, хотя для меня - очень интересная.
Именно поэтому и написал..
quote:Originally posted by val: Аглицкий переводить облом, как тебе латынь
Почему-же.. я еще и на машинке умею
А картинки без знания действительно ничто
ЗЫ.
Поиск тут сильный это не отнять.. а вот комплексных статей маловато. Да
и каждый раз вспоминать "кто-же это постил" и под каким заголовком..
утомляет.
white_ork 21-02-2008 16:55
to val В
рубрике "а мне нравится" прикладываю картинку. Это некоторая
иллюстрация кинематики предложенной val схемы рычагов (размеры те, что
намерял с картинки). "Кадры" соответствуют положению поршня 0, 3,
10, 22, 40, 65, 95 мм. Красиво дожимаются последние 10мм, на это отдано
половина хода рычага! Мне нравится. Пользуясь "приглашением" из P.M.
хочу спросить на габариты Б. Шеридана, такими ли должны быть размеры
(погрешность то уже под 0,4 мм разрастается): ход поршня 200мм (честно скажу взял размер Ягда, мой подопытный в очередной переделке). желтый большой 145,6 мм желтый малый 54,8 мм сиреневый 60,3 мм зеленый 104,4 мм красный 104,4 мм Угол по оси сиреневого рычага это 142 грд ? Раз пошла такая пьянка, грех не спросить ещё совета у человека РЕАЛЬНО делающего компресионки / мультикомпресионки.
- Какую конструкцию ВПУСКНОГО клапана можно похвалить? Варианты PCP
знаю, но там при задувке вопрос мертвого объема не так остро стоит, а
"держит с 40Атм" это нормально. У меня на Шеридане родной
фторопластовый клапан заклинил (потек шельма). Заменил на бронзовый с
фторопластовой "мордой". Притирал седло, пристукивал клапан т.е. сразу
он не хотел держать с малого давления, а потом вообще разорвало стакан,
в котором стоял пятак из пластика. Тут конечно я виноват - тонкие
стенки дал. Далее в седло положил резиновое колечко, а "нюх" клапана
как грибок "ножкой вперед", с тем, что клапан становится на упор до
полного сминания колечка. Заработал сразу, но казалось, что трудновато
открывался. Может огрехи изготовления виноваты, что малость закусывало? Сейчас хочу сделать клапан типа "заправочный квик клапан" тот, что обзывают "с поршеньком". Может зря? Очень технологичный "ниппельный" отпугнул увеличением сопротивления на входе. "Конус
по конусу", "конус по плоскости" не пробовал. Трудности с запиранием
боевого уже есть (он уже не родной), а он площадью поболее будет. Так что блуждающему можно посоветовать если учесть, что изредка есть доступ добитому токарному станку типа школьного?
-
На очереди у меня переделка поршня. Ваш вариант фторопластового с
проточкой нулевого мертвого объема видел. Взял в актив. Малость точит
сомнение по ремонтируемости. Вариант с резиновыми колечками в канавке
симпатичен тем, что износ, пусть от задира на отверстии, лечится
простой заменой колечка. А вот колечек квадратного сечения в наших
"Васюках" пожалуй не сыскать, провинция что поделать. Есть ли смысл
ставить 2 кольца с тем, что бы между ними залить смазку? Это еще
потребует дополнительного впускного клапана на поршне. Запомнились
высказывания подводников, у которых ружья под гарпун, сделанные по
такой схеме поршня годами не травят. Опять же нет контакта поршня с
"улицей" - чище будет. Про вариант скользящего в канавке колечка (как
на насосах ВД) не увидел смысла - больше МО и смазку не удержать. Здаётся мне, что и другим будут интересны ответы на эти вопросы.
val 22-02-2008 03:27
quote:Originally posted by white_ork: Раз пошла такая пьянка, грех не спросить
- Мы насчет хлеба не договаривались! - А мы и насчет сахару не договаривались
Хотел отослать сюда
, но так и быть. Клапан желательно восстановить, где у вас купить
фторопласт не знаю, спроси на форуме. Если сможешь сделать
подкалиберный шпенек, заполняющий входное отверстие клапана - уменьшишь
мертвый объем.
Ты это имел ввиду?
А вот узел для усиления трубы. Ось пальца рычагов смещщена ВВЕРХ от оси трубы.
val 22-02-2008 03:48
quote:Originally posted by white_ork: Ваш вариант фторопластового с проточкой нулевого мертвого объема видел.
Это вариант Джеймса Перотти. Мне не нравится, в надежности не уверен.
quote:Originally posted by white_ork: А вот колечек квадратного сечения в наших "Васюках" пожалуй не сыскать
И это вынюхал! Сылки нужно давать. Желательно
сделать регулируемый по длине поршень с помощью дополнительной втулки.
Шток разрезать, на одном конце нарезать резьбу, вкрутить во втуку и
законтрить. Второй конец можно просто посадить на локтайт, если с
резьбой связываться неохота. Манжету лучше оставить родную, это не
крыс, плоский поршень не сделаешь c простым обрезанием корпуса клапана.
Пропорции
на картинке - больше для пистолета, на Шеридан не очень годятся: качать
неудобно. Подумай о варианте с уменьшенным углом размаха рычага, как на
фотках и видео по ссылкам.
val 23-02-2008 19:02
Народ часто
интересуется, каким образом усилие может быть снижено почти в три раза,
если угол поворота рычага не изменен, как у Иж46 или fwb, например. Все
знают, что усилие с классической "кривошипно-шатунной" схемой имеет
резко выраженный пик. Продвинутые системы рычагов перераспределяют
усилие на рычаге по его ходу, растягивая и снижая этот пик. Очень
показательные графики, правда, в обсуждении другой схемы
Yrka 24-02-2008 19:49

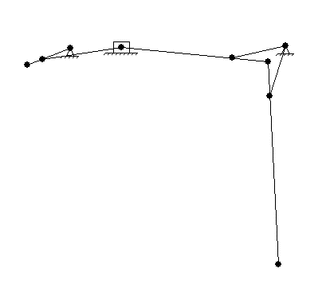

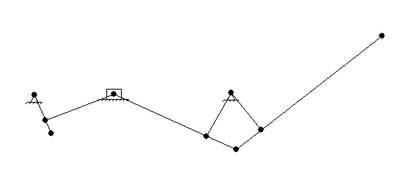

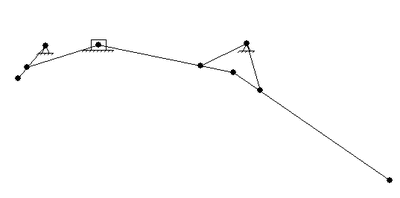

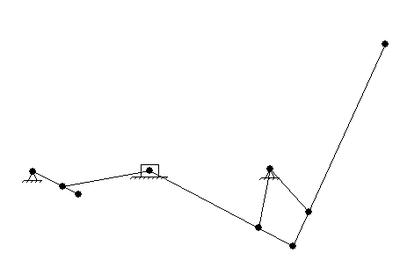

Господа народ! Тоже
заинтересовался рычажками , вспомнил что когдато скачивал прогу которая
моделирует движение рычажных механизмов и набрал эту схему(которая в
начале темы) , правда из за особенностей программы там пришлось
добавить некоторые элементы чтобы схема "ожила" но всеравно прикольно !
прога называется tmm2 в зипе 788 килобайт , к сожалению за давностью лет линк не сохранился но можно найти поиском.
Yrka 24-02-2008 19:52
Все что левее
ползуна к делу не относится , оно необходимо для приведения схемы в
движение (из за особенностей программы). Там еще можно строить графики
движения точек , ускорений , еще коечего , не вникал подробнее.
val 24-02-2008 20:28
Круто! Завидую. Вот бы Чебышеву такую А у меня даже вшивого детского конструктора нет - не видел здесь. Нагрузки программа считает? Масштаб картинок кажется разный?
Yrka 24-02-2008 21:55
Так чему завидовать , могу тебе ее намылить , нагрузки вроде не считает . Считает кинематику с печатью графиков - положения, скорости и ускорения каждого узла на выбор. Так же можно отобразить траэкторию. Масштаб один просто я повырезал чтоб полный ПринтСкрин не выкладывать.
Devastate 25-02-2008 18:55
О.. спасибо.. я нашол.. всё лучше чем считать динамику
Ежели кому-нибудь надо...
val 02-12-2008 07:17
Чуть не забыл, регулируемый поршень - обязаловка для еффективности системы.
val 02-12-2008 07:23

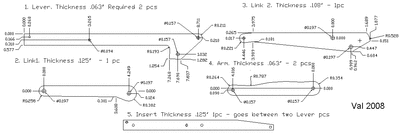

Схема и деталировка рычагов (в дюймах, местный колорит). Кому нужно - переведите в метрику сами. Деталировка
из КАДа для лазерной резки, диаметр отверстий уменьшен, требуется
сверловка/развертывание и зенкование под заклепки и втулки в размеры,
соответствующие рычагам Бен-Дана. Удачи. P.S. Валент, не пыхти по поводу белого фона - рисую на черном, на-бело вывожу для удобства восприятия.
FilippOk 02-12-2008 07:27
Уххх... не тема, а клондайк какой-то!! val, а почему размеры и диаметры такие странные - это в миллиметрах? Хочу такое для Бенджамина.
who 02-12-2008 11:00
quote: а почему
quote: Схема и деталировка рычагов (в дюймах, местный колорит).
