quote:Originally posted by иваныч: Продавить это так, оп опередили пока рисовал [URL=http://forum.guns.ru/forums/icons/forum_pictures/001177/1177188.tif][/URL]
Понятно...
в трубе из стали я продавлю.... трубу в патрон ,ролик в заднюю бабку,
ролик с канавкой в резцедержатель... прижал включил, готово... А зачем в трубе с толщиной стенки 3мм ???Дюралевой...
FEDOR 03-04-2008 12:10
[QUOTE]Originally posted by Буч: [B]
Не забывай - с ростом диаметра трубы растет и давление на пробку(и стенки!) при постоянном давлении в резервуаре.
С каких дров??? Топливные баки ракет давлением удерживают тонкие стенки изделия от сминания.... Если давление 200 кг на см. в квадрате.. то оно в любом объеме 200..и давит на пробку 200....Элементарно Ватсон...
FEDOR 03-04-2008 12:13
Пойду додавлю резик.... Практика наглядней теории....
Буч 03-04-2008 12:22
quote:Originally posted by FEDOR: [QUOTE]Originally posted by Буч: [B]
Не забывай - с ростом диаметра трубы растет и давление на пробку(и стенки!) при постоянном давлении в резервуаре.
С каких дров??? Топливные баки ракет давлением удерживают тонкие стенки изделия от сминания.... Если давление 200 кг на см. в квадрате.. то оно в любом объеме 200..и давит на пробку 200....Элементарно Ватсон...
Про стенки - я имел ввиду нагрузка на растяжение стенок.
Диаметр 20 - длина окружности 62.8 Диаметр 30 - длина окружности 94.2 Считаем площадь прямоугольника, далее - нагрузку на стенку. Для нас неактуально.
А на пробку - именно увеличивается давление. С ростом диаметра растет ПЛОЩАДЬ круга.
Диаметр 20мм - площадь 3.14см2 давление на пробку при 200 628кг Диаметр 30мм - площадь 7.07см2 ---//--- 1414кг
Кайнын 03-04-2008 12:24
quote:Originally posted by FEDOR: С каких дров??? Топливные баки ракет давлением удерживают тонкие стенки изделия от сминания.... Если давление 200 кг на см. в квадрате.. то оно в любом объеме 200..и давит на пробку 200....Элементарно Ватсон...
простой
вопрос - если пружинное кольцо диаметом проволоки 1мм удержит пробку на
внутреннем диаметре трубы 30мм, удержит ли кольцо из проволоки д2мм
пробку на диаметре 60мм?
ты давление и силу не путай.
и еще вопрос - тебе понятие сигма смятия знакомо? (это из той же серии, что и первый вопрос).
FEDOR 03-04-2008 12:28
quote:Originally posted by Буч:
Про стенки - я имел ввиду нагрузка на растяжение стенок.
А на пробку - именно увеличивается давление. С ростом диаметра растет ПЛОЩАДЬ круга.
Давление это на кв.см...а не на площадь круга.... и пусть твой круг будет 1 км....на 1 см будет давить тоже давление ,что и при круге 1см.... Может прогрессия существует??? тогда виноват... безграмотен я .
gammer 03-04-2008 12:34
quote:Originally posted by FEDOR: Помнишь Петруха тебе ГП набил 180 ??? Что стало? завальцовку оторвало? Резинку выдавили с уплотнения... Считай труба ГП 1.5мм
угу, а диаметр гп какой? а диаметр резера?
Буч 03-04-2008 12:38
quote:Originally posted by FEDOR:
Давление это на кв.см...а не на площадь круга.... и пусть твой круг будет 1 км....на 1 см будет давить тоже давление ,что и при круге 1см.... Может прогрессия существует??? тогда виноват... безграмотен я .
Ты бы это, того - похмелился, что ль.
Ответил с цифирью в посте выше.
RICCI 03-04-2008 14:50
Извините за вопрос не по теме, где можно в инете выписать ствол от ижа или от мр-512?
каматоз 03-04-2008 23:16
фёдор вы
ошибаетесь по вашей логике если силы на стенку (пробку) не меняется
можно сделать ручной насос с диаметром метр, толщиной стенки миллиметр
(и не говорите что мало капиляр при миллиметре держит 200 и даже 300
очков),и за 1 цикл забивать резик
FEDOR 04-04-2008 02:04

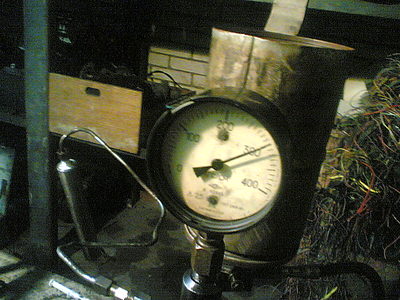

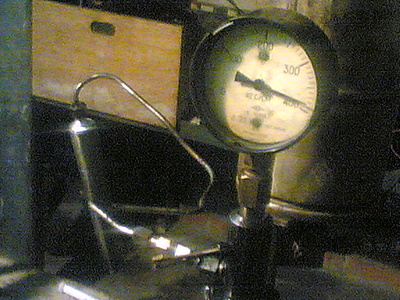

Хватит теории... Начинаем практику...

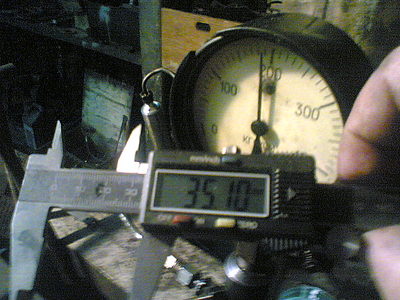

замеряем трубу в районе проточки
изменений нет...
изменений диаметра нет...

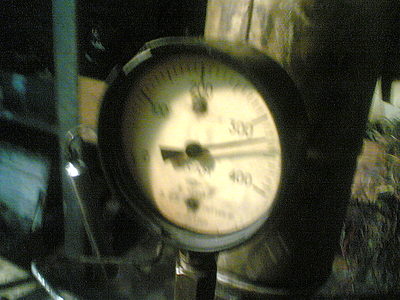

поплыла труба... + 13 соток, стала раскрыватся... слишком близко кольцо к краю трубы 3 мм. Нижнее кольцо глубже и изменений нет.

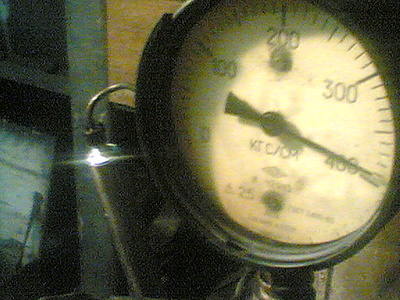

выдавило ....резиновое кольцо... через 20 минут... Хотел оставить на ночь....
Ну ,а мне рабочее с 200 до 150... ВАШЕ МНЕНИЕ??? господа теоретики...
FEDOR 04-04-2008 02:17
quote:Originally posted by каматоз: фёдор
вы ошибаетесь по вашей логике если силы на стенку (пробку) не меняется
можно сделать ручной насос с диаметром метр, толщиной стенки миллиметр
(и не говорите что мало капиляр при миллиметре держит 200 и даже 300
очков),и за 1 цикл забивать резик
если ты весишь под 100 тонн и стенка выдержит... ты резервуар лопнешь даже...
FEDOR 04-04-2008 02:25
quote:Originally posted by Буч:
Ты бы это, того - похмелился, что ль.
Ответил с цифирью в посте выше.
Спасибо... твоего я не пил... с цифирью.... давление 200 и в большом и маленьком баллоне 200кг на квадратный сантиметр.... даже ресиверы на заводе очень большие и все равно там 200кг/кв.см. Другое дело много этих квадратных см. поэтому и стенку утолщают, что бы не разорвало.... Но я не про давление ,а про закрепление пробки в резервуаре.... Поэтому не надо съзжать с темы... Возьми и покажи разорваный резервуар давлением 200...300...400...500. Сделай из дюраля, титана, стали..... но СДЕЛАЙ САМ !!! И покажи....
RICCI 04-04-2008 20:18
quote: ВАШЕ МНЕНИЕ??? господа теоретики...
Здорово!!! Доказал!!! Идеи жить.
Буч 04-04-2008 21:19
Да никто и не сомневался, что кольцо выдержит. Возьмем
конструктив Эдгана. Как собирать? Передняя пробка - манометр
вворачивать, допустим, - пробку можно черз порт удерживать, ладно.
Задняя пробка на глубине примерно 120мм - собрать можно, а как
разбирать? Кольцо чем выковыривать? Опять же, сотни и тысячи выстрелов
ударник будет бить по клапану в пробке, удерживаемой только давлением и
частично втулкой перепуска.
ПС. Обсуждение технологических сложностей.
RICCI 04-04-2008 22:47
Поставить кольца на пробки.
Буч 04-04-2008 23:20
quote:Originally posted by RICCI: Поставить кольца на пробки.
Was ist das?
FEDOR 05-04-2008 12:00
quote:Originally posted by Буч:
Was ist das?
Нет там сложностей.... наоборот все проще.. Манометр ставится до сборки ... Кольца вынимаются легко.... продавливаешь один край вниз из канавки и за образовавшуюся петлю вынимаешь... (см.фото). ...
Когда давление упадет до 1-2 атм то ударник может и сдвинет пробку ,но
при накачке все встанет на место. Не думаю, что кто то будет хлопать
ударником по пустому резервуару... защита от дурака наружное кольцо-стопор. Или винтик(один) ,через трубу в пробку... заодно и провернутся пробке в трубе не даст. если кольцо ставить на 5-6 мм от края трубы, то труба не "плывет" .

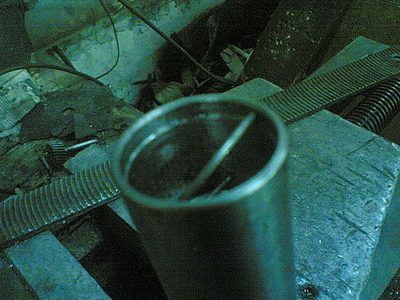

вот так разбирается соединение... утопил пробку... нажал на край кольца вниз и вынул ....
