На 1800 psi боевой
клапан сделать легче, чем, к примеру на 3000 psi, - не сильно критичны
размеры, да и давление 120-150 атм найти тоже не проблема, даже если
нет насоса ВД. -------------------------------------------------------------------------- Я опрессую их на 300атм и буду смело забивать 200атм. А порвутся, выброшу.
RICCI 26-03-2008 18:57
вадим ветеран posted 21-3-2008 16:43 quote: А большие СО баллоны какое давление держат?
150
бар держат железно. больше-хз,пресовать надо. я свой когда на опресовку
отдавал сразу сказал проверить на 200 рабочие. сказали можно.
RICCI 26-03-2008 21:23
Какая у них резьба на горловине? -------------------------------------------------------------------------- Я ещё не проверял но пишут вроде 1/2.
FEDOR 02-04-2008 11:40
Еще о установке пробок в резервуар на стопорное кольцо... Установка для проверки и прокачки дизельных форсунок. Максимальное давление по манометру 400 атм, чего более ,чем достаточно для опресовки и проверки... Так ,как главная задача проверка установки пробок на стопорные кольца и труба взята длина 230мм ф 35х2мм сталь 30ХГСА не каленая, не улучшенная. вот немного фото.... продолжение следует..

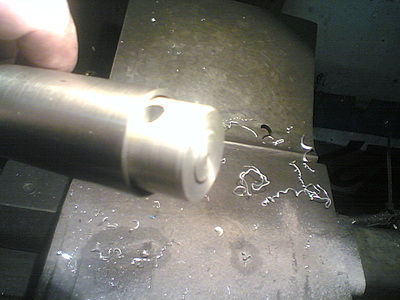

готов к опрессовке резервуар
резервуар залит водой иустановлен на стенд прокачки
давим 200...
давим 250... плунжер повис в стенде... надо чинить.

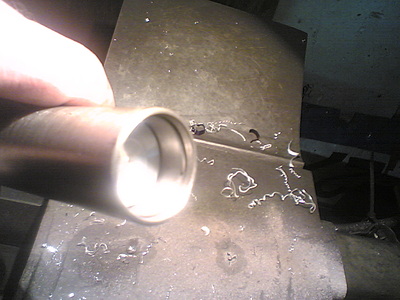

кольцо в канавке

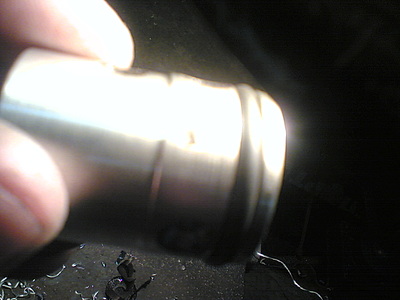

пробка
без слов...
починю стенд, додавлю до 400 и замерю расширение трубы в местах проточки под кольцо.... Но уже при 250атм ясно, что для рабочего давления в резервуаре 200атм, установка на кольцо имеет право на жизнь... Давление в умарексе 850 ...200 атм. Мне уже хватит. Теперь сделаю Предохранитель давления и никаких взрывающихся резервуаров...
FEDOR 02-04-2008 12:25
И можно проверить резервуар из Д16Т или титана.... если есть сомнения по установке на кольца. Я имею ввиду опрессовать.. Зато преимущества установки на стопор... технологично и просто.... никакой резьбы и сверлений под винтики... заправочный порт ...разворачивается в трубе. Длинна
пробки и вес уменьшается. Если канавку под резиновое кольцо проточить
близко к стопору то получается ,что при ошибке с большим
давлением(перекачкой),резинку выдавит в зазор стопорного кольца и
резервуар "пшикнит",оставив пробку на месте... ПРЕДОХРАНИТЕЛЬ
перекачки... Вашу винтовку НЕ перекачают! Расчитать зазор просто или
сделать эксперементально.... такой резервуар ....захочешь, не
взорвешь... Или проточить у упора резинового кольца эксцентриковую
канавку и расчитать продавливание его при избыточном давлении.. в пробке манометр и все сверления расчитываются проще, можно сделать снятие давления корпусом манометра, как на ЗС у Эдгана...
RICCI 02-04-2008 13:35
Здорово!!! Хотелось бы узнать о конце опрессовки до 400атм. Простите за наглость ещё и размерчики стенки и канавки.
иваныч 02-04-2008 13:55
Совсем неплохо, ещё бы порт и манометр в ствольную коробку.
алхимик 02-04-2008 16:56
quote:Originally posted by Arch: Черт! Все лохи, один каматоз дартаньян.. потому что его сразу не убило
И ты лошара, не используешь змеевики в ванной для резервуаров.
RICCI 02-04-2008 18:31
Я думал хамство мы оставили на первых страницах темы.
алхимик 02-04-2008 18:41
Думал он... тут соображать надо)))
RICCI 02-04-2008 19:35
И что-же умного ты сообразил?
Буч 02-04-2008 22:52
quote:Originally posted by FEDOR: труба взята длина 230мм ф 35х2мм сталь 30ХГСА не каленая, не улучшенная.
2мм стенка? Проточка сколько? Ну
допустим, опрессуешь, выдержит. А на какой забивке оторвет кусок трубы
по проточке? Если для 2мм трубы установка на штифтах имеет запас
прочности, то в таком варианте - "маловато будет". Да, тут усилие
распределяется равномерно по окружности, но...
Не буду настаивать, но что-то мне подсказывает, что толщина мяса под проточкой должна быть не менее 2.5 глубины проточки.
Жёлтой стрелкой показана основная разрушающая нагрузка, красным - место отрыва.
FEDOR 03-04-2008 01:51
Помнишь Петруха тебе ГП набил 180 ??? Что стало? завальцовку оторвало? Резинку выдавили с уплотнения... Считай труба ГП 1.5мм ...край загнут и обжат.... Надо рисовать ???
Теперь о стопорном кольце ....проволока 1.5 мм ..на срез работает 0.5 диаметра умноженное на длину окружности... Канавка в трубе фасонная глубина 0.5 диаметра проволоки на сторону... Толщина стенки 2 мм... вычти 0.75 мм...=1.25мм и умножим на длину окружности канавки.... Посчитай сечение и умножь на 60кг.... Это прочность на разрыв.... Чем больше диаметр трубы, тем больше длина сечения трубы . И еще... большинство делают рез. из Д16 труба с стенкой 3 мм.. а резьба 1.5мм ....вот и размеры кольца... Практика
кроссового мотоавтоспорта показала... вырывание кольца газового
амортизатора происходит после отрыва клапана-поршня ,падения давления и
утечки жидкости. Кольцо и уплотнение ВЫЛАМЫВАЕТ шток, который двигается
несоосно и без ограничения... При прыжках автомобиля давление в
амортизаторах поднимается очень резко... Буду давить 400... фото повешу... Замеры тоже...
rpt_docalex 03-04-2008 08:43
quote:Originally posted by FEDOR: Посчитай сечение и умножь на 60кг.... Это прочность на разрыв.... Чем больше диаметр трубы, тем больше прочность..
Откровения, однако,..... похожие на опасные заблуждения.
FEDOR 03-04-2008 10:02
Хорошо.... теория.. берем прямоугольную пластину с сторонами 2 к 1... вешаем на нее груз до разрыва пластины... в каком положении пластины будет более тяжелый груз??? Также и сечение трубы(таже пластина свернутая в трубку)... мы же не увеличиваем давление(оно постоянно), и если диаметр трубы ,проточки и кольца больше... то это давление давит на большую площадь сечения... Вообще то это сопромат... обсчитать разрыв трубы в узком месте... срез кольца. Я думаю, для кого то это элементарно... разверни" трубу в пластину (толщина 1.2мм) ширина 3 диаметра= 95мм... ВОПРОС .....Какой вес выдержит пластина шириной 100мм и толщиной 1.2мм можно
перестраховатся 1мм(на самом деле 1.5мм)....Сталь 30хгса... просто
сталь... дюраль, аллюминий. 95-100 кв.мм ?? давление 200кг на см?? Это сколько на кв.мм??? Выдержит вес 200? 300? 500?...Сварочная проволока ф 0.8 держит груз больше 50 кг... Тросс сечением 5мм держит на рывок 1.5 тонны... правда много-много проволочек... А еще леска плетенка... 0.71 крепкая ...компрессор кг 80 лодкой вытаскивали ...правда в воде..
FEDOR 03-04-2008 10:26
quote:Originally posted by Буч:
2мм стенка? Проточка сколько? Ну
допустим, опрессуешь, выдержит. А на какой забивке оторвет кусок трубы
по проточке? Если для 2мм трубы установка на штифтах имеет запас
прочности, то в таком варианте - "маловато будет". Да, тут усилие
распределяется равномерно по окружности, но...
Не буду настаивать, но что-то мне подсказывает, что толщина мяса под проточкой должна быть не менее 2.5 глубины проточки.
Жёлтой стрелкой показана основная разрушающая нагрузка, красным - место отрыва.
Ты стопор круглым сделай и проточку.... и покажи где оторвется? И посчитай сечение винтов на срез... будет 100кв.мм?? кольцо на срез 1.5 х100мм...
иваныч 03-04-2008 10:46
Если канавку продавить, а не проточить, как в амортизаторах будет суперлюкс.
FEDOR 03-04-2008 10:48
quote:Originally posted by иваныч: Если канавку продавить, а не проточить, как в амортизаторах будет суперлюкс.
Ну кольцо и есть продавленная канавка...
Буч 03-04-2008 10:59
quote:Originally posted by FEDOR: Также и сечение трубы(таже пластина свернутая в трубку)... мы же не увеличиваем давление(оно постоянно), и если диаметр трубы ,проточки и кольца больше... то это давление распределяется на большую площадь сечения...
Не забывай - с ростом диаметра трубы растет и давление на пробку(и стенки!) при постоянном давлении в резервуаре.
Я
не очень-то разбираюсь в сопромате, но с кольцом тоже не все просто,
как кажется. Конфигурация проточки должна быть такой, чтобы кольцо
радиально разжималось при увеличении нагрузки(например, торец пробки
сделать с небольшим радиусом). Если один край кольца по какой-либо
причине вылезет из проточки, то что будет дальше? Либо начнет мяться
стенка и кольцо закусит(что вероятнее), либо... В общем, порвать надо
несколько резервуаров, чтобы понять, как оно себя будет вести.
Вообще,
я не говорю, что такая конструкция плохая. Наоборот. Но надо все же
провести несколько экспериментов, прежде чем делать рабочий образец.
Тут ведь недосмотр при сборке понятно к чему приведет, возможно,
поэтому и не делают серийно такие резервуары. Уплотнение как можно
ближе к кольцу должно быть, как минимум. Хотя это не важно, при
разрушении так и так бахнет.
Ждем результаты испытаний!
Выдавленная канавка намного лучше проточки. Но как ее делать?
