Шпонка Вудраффа, да. В таком варианте оно не сильно лучше просто фрезерованного кармана, хотя конечно проще. Но вот ещё одна идея: сделать полукруглый вырез фрезой большого диаметра и забить в него полукруглую шпонку такого размера, чтобы между дугами паза и шпонки остался зазор как раз нужного сечения. Даже сечение можно сделать почти круглым, взяв фрезу с закруглёнными зубьями и проточив на шпонке канавку.
ДДД печатью не владею. Понимаю, методом исключения можно найти искомое, но пока не готов. Полукруглый перепуск - большое преобразование в пневматике...
vadimnord732 12-10-2022 11:53
quote:Originally posted by Yadolov13: большое преобразование в пневматике...
Давно напрашивалось. Однако, технологические трудности не Позволяли применить. Да и "овчинка выделки... "
Yadolov13 12-10-2022 12:47
quote:Изначально написано vadimnord732: Давно напрашивалось. Однако, технологические трудности не Позволяли применить. Да и "овчинка выделки... "
"Овчинка выделки" еще как стоит. На трехугольном перепуске было 25 желудей, а на полукруглом 34... с ударником 8 грамм + пружина своей массой в импульсе не участвует - закреплена с обратной стороны.
Plinker89 29-10-2022 10:02
Новые прогульщики будут с таким перепуском?
Yadolov13 29-10-2022 14:13
quote:Изначально написано Plinker89: Новые прогульщики будут с таким перепуском?
Как раз готов Прогульщик пистолет-карабин, приклад съемный в детском с дудкой 19 см, 35 выстрелов пулей 0,7г 25,0-26,0 м/сек. Сохнет отделка, через пару дней будет обзор.
У полукругого перепуска еще одна фишка: возможность уменьшать Ф перепуска без потери мощности, а с ним, самое главное, уменьшать Ф седла БК. Это ведет к уменьшению Ф самого БК + облегчение ударника для его открытия... Примерно, на папский калибр можно внедрить детские параметры - Ф седла 4,2 мм, перепуск Ф 4 мм.
Yadolov13 29-10-2022 20:24
quote:Изначально написано xAndrey: ...перепуск в 4.5, без извращений...ф3.5мм., в 5.5...ф4.5мм. под полнотел...ф4мм. под волан...в чем достижение?...а, главное, что дает, это дрочерство с перепуском +/- пол миллиметра? ...не получается на базе 1377 разогнать что-то интересное? ...выкиньте базу крысы и соберите на нормальном конструктиве, а не задрачивайте мультяху под 0.5 грамма...
"Дрочерство" с перепуском позволяет мне достигнуть результата легким ударником. Ты такой же результат получаешь с ударником в 3-4-5 раз тяжелее.
Yadolov13 29-10-2022 20:50
quote:Изначально написано xAndrey: ...а, в чем цимес ударника легче 30гр.? ...ради чего нарачиваешь?
И не очень понял...чем отличается перепуск ф4мм. без задроченных углов, от перепуска ф4мм. с задроченными?
Уже готова стрелялка(без отделки) с папской дудкой 315 мм, где ударник до 10г, объем 135мл, плато прямотока 150-275бар пулей 1,1г 50 раз на скорости 27,8-28,8 м/сек и с расходом 7,22 куб./дж. Вот в чем цимес...
Полукруглый перепуск не препятствует потоку по сравнению с стандартным двухугловым.
Yadolov13 29-10-2022 21:09
quote:Изначально написано xAndrey: ...и?
И... тебе понадобится ударник 30г + пружина 15г и с объема 135 мл получишь меньше 30 выстрелов с сомнительной кучностью, ибо с такой ударной массой винтовка будет брыкаться.
Yadolov13 29-10-2022 21:27
quote:Изначально написано xAndrey: ...что будет делать винтовка?
...ты винтовку для Макрона проектируешь? ...так ему не винтовка нужна, а...
...у ВТ65 ударник 65гр., конская пружина, и...после перествола на ту-же Альфу...обычный русский мужик, на полтос собирает группы 15мм..
...радовать владельца
...прежде всего, для себя...
...каждому свое... вес этой ВТ65 4кг+, конскую пружину взводить лошадинная работа и длина больше метра.
Yadolov13 29-10-2022 21:46
Благодаря Андрею и третья страница темы появится...
Yadolov13 30-10-2022 07:15
quote:Изначально написано xAndrey: ...для кого?
Для обычного русского мужика.
xAndrey 31-10-2022 15:52
Ни какого, удалил.
Yadolov13 01-11-2022 13:42
quote:Изначально написано XuTpblu:
Ничего сверхъестественного, если 90градусные повороты можно сгладить, здесь же наоборот, острый угол, и чуть длинее перепуск
Ответ на пост N 27. Не надо народ дурить, как с расчетом расхода ВВД на джоуль, опять в лужу сел, нет там ОСТРОГО угла и не может быть!
Задача для начальных классов. 90 град.- прямой угол. От 90 град до ноля - острый угол. От 90 град до 180 - тупой.
Я разбил 90 град. на 60 и 30. Поток ВВД встречает 60 град. и поворачивает на 120 град.- угол ТУПОЙ и еще ТУПЕЕ угол 150, где встречает 30 град. Оствшиеся 90 у казны переходят в полукруг. И мы имеем почти оптимальный перепуск по прохождению газов с малым сопротивлением, ибо нет завихрений, турбулентности как в классическом с двумя углами по 90 град.
В качестве анонса: следущий проект будет без ТУПЫХ углов - весь перепуск полукруг с идеальным прохождением потока.
boadil440 13-11-2022 11:03
Такой перепуск хорошо вписывается в вашу однозарядную конструкцию.как он будет выглядеть в обычной схеме с барабаном?
Yadolov13 13-11-2022 16:14
quote:Изначально написано boadil440: Такой перепуск хорошо вписывается в вашу однозарядную конструкцию.как он будет выглядеть в обычной схеме с барабаном?
Отлично вписалась в многозарядном коаксиале, через пару недель презентую.
av39 14-11-2022 12:28
Рискну предположить, что наименование технологии дугового отверстия упомянуто в посте 55.
Yadolov13 03-12-2022 10:47

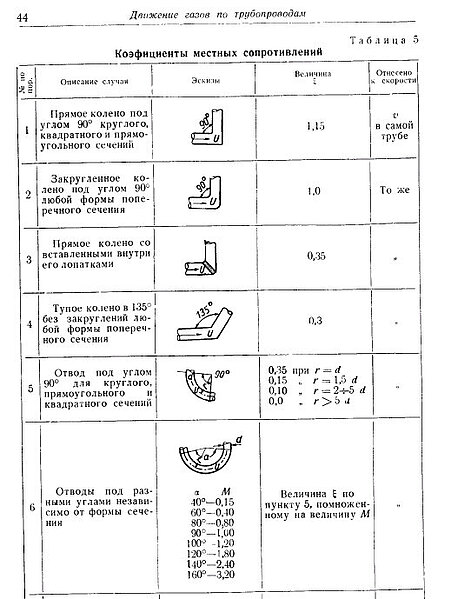

Нашел таблицу, повторно выкладываю, первый раз было лет семь назад, когда показывал трехугольный перепуск. Кликабельно.
vadimnord732 03-12-2022 11:44
Вот тут немного чëтче.
Выходит что полукруглый перепуск Раз в десять, меньше сопротивляется Потоку, чем перепуск с одним коленом!
А ежели, с двумя?
Yadolov13 03-12-2022 13:03
Спасибо, Вадим. Если мы об одном и том же. Я использовал N 5 и r=2d 0,1 х 2 = 0,2
Два колена по 90 град. 2,3 : 0,2 = в 11,5 раза меньше коэф. сопротивления полукруглого. N 6 не разобрался.
Полученый результат реальный прорыв в пневматике, для примера еще с трехугольным перепуском третий лот с уникальными ТТХ в теме
dudis 03-12-2022 17:27
vadimnord732, Yadolov13 А у Вас есть уверенность в том, что это применимо? Ведь у нас происходит Выстрел! А это довольно быстрое, даже ОЧЕНЬ быстрое изменение многих параметров,- и давления, и скорости потока, возможно температуры, объема. Наверняка есть и еще параметры, которые меняются в процессе выстрела. И зачения многих из этих параметров в процессе выстрела резко меняются от ноля до максимума сначала в одну, а потом в другую сторону. Именно поэтому у меня о-о-очень большие сомнения, что данные этой таблички вот так, прямо, можно применять для нашего случая.
