[B]Отвечаю на свои вопросы: 1)диаметр перепускного отверстия идет в отношении 1,2 к калибру, для 6,35 это около 5,2мм Значит 5,5 будет: 4,58. Если в АА с400 сделать такой перепуск через него будет видна юбка пули!!! Не больше 3,5-3,6. Каждой модели свой подход!!!
Alekss 34 12-03-2014 19:18
"И приходят они в шкурах овечьих, а внутри сидят мастера по ремонту пневматики" евангелия аиргарнера
С-Б-А 12-03-2014 19:22
quote: QUOTE]Originally posted by sanche:[B]Отвечаю на свои вопросы: 1)диаметр перепускного отверстия идет в отношении 1,2 к калибру, для 6,35 это около 5,2ммЗначит 5,5 будет: 4,58. Если в АА с400 сделать такой перепуск через него будет видна юбка пули!!! Каждой модели свой подход!!!
Чтобы не забивать себе голову, в стволе делал диаметр оптимальный. А втулку делал на конус из клапана в ствол.
Alekss 34 13-03-2014 13:34
quote:Originally posted by С-Б-А: Чтобы не забивать себе голову, в стволе делал диаметр оптимальный. А втулку делал на конус из клапана в ствол.
Нельзя в AA S400 5,5 Делать перепуск 4,5 мм.! Будет дуть в бок юбке пули! В камеру клапана тоже нельзя, с таким размером засверливаешь канал по которому ходит шток клапана! Максимум при прямом сверлении 3,5! Еси очень надо можно в своле сделать яйцом в сторону затвора, а в камеру клапана наоборот в сторону резика и как то под наклоном это совместить.
sanche 13-03-2014 22:58
Вопросы у меня были такие:
Конструирую винтовку ПЦП ..... .... 1)оптимальный диамер перепускного отверстия для данного калибра?
отвечаю на свои вопросы сам : 1)диаметр перепускного отверстия идет в отношении 1,2 к калибру, для 6,35 это около 5,2мм
дальше шел разговор: 1) Ф перепускного канала в ствол, можно довести до 5.5, и даже больше если делать с умом, главное чтобы досылаемая пулька в его канал не утыкалась. Для ПСП вообще нет стандартов по Ф перепуска.....
ответ: Для пуль типо дьябло... соотношение диаметра калибра превосходит диаметр перепускного отверстия не меньше чем в 1,2 раза, далее пуля начинает утыкаться в перепуск.
Разговор шел об опримальном соотношении диаметров перепуска к калибру при котором, пулька, не утыкается в перепуск.
причем тут твоя АА с400??? ...лопушара, читай внимательно...
quote:Originally posted by Alekss 34: "И приходят они в шкурах овечьих, а внутри сидят мастера по ремонту пневматики" евангелия аиргарнера
Вот ты конь.... я фигею
Alekss 34 13-03-2014 23:53
причем тут твоя АА с400??? ...лопушара, читай внимательно... Вот ты конь.... я фигею[/B][/QUOTE] Ты пишешь, люди сверлят. Делай сноску на то что ты теоретик и не бычься всё ок.
С-Б-А 14-03-2014 12:12
А какие проблемы, есть калибр любой. Рисуете, делается сечение перепуском, овальным, эллипсным, круглым, квадратным, прямоугольным, треугольным. Главное чтобы пулька не проваливалась, не обрезалась, не задиралась, не деформировалась.
sanche 14-03-2014 05:45
Да я не теоретик, кстати. Кто сверлит, кто так же как и ты читать и анализировать прочитанное не может? Да вам не сюда надо сударь, вас тут плохому научат, судя по вашей реакции вас надо за ручку водить и носом тыкать, где вы что не дочитали или не допоняли. Ай яй яй осторожно, читайте внимательно, все что написанно, написанно не для вашей инвалидной винтовки, где даже перепуск нормальный сделать нельзя.
Еще раз повторяю, разговор не про "срочно, блять всем сверлить такой то перепуск"
Смысл сообщений в оптиматльном перепуске круглого отверстия относительно калибра, с целью выявить максимальный диаметр перепуска, при котором пуля не утыкается в него носом.
Да информация уже найдена, все расчитанно и проверенно, и написанно, к сожалению, к вашей винтовке это не подходит, в силу конструктивных особенностей устройства, что... да у остальных все нормально. У них подходит, у вас нет, проходите мимо.
Охринеть, я одно и тоже уже третий раз разжевываю. Но чувство, что "кто-то опять переиначит смысл и попытается его перевернуть под свои нужды, и сказать после этого, что блять, мне это не подходит и по этому, это не верно", как ни странно остается...
Deni-kin 14-03-2014 11:31
quote:Originally posted by С-Б-А: Но как сделать пока только 2-3 варианта.
4й:
С-Б-А 14-03-2014 14:03
quote: 4й:
Если подумать то наберется. Мне нужно поменять эту ось заклепку, принесли и болтается, а то тяга вырубка и отверстия на конус. Соответственно все оси и отверстия со временем разбивает. А на этой оси с одной стороны видны следы от резца на шляпке, а с другой как точечной сварки, небольшая ямка. Если ломать, то чего ожидать. Я остановился, вариант как на брюках, сложнее но надежно. Попробовал сделать и отработать, казна втулка+ перепуск. Без резьбы и со втулкой легче работать, не надо стволик мучать. И заготовок для втулок можно наделать. Потом только подгонять по месту. Можно и напахать. Для втулок использовал обрезки от стволов, очень удобно.
Deni-kin 14-03-2014 14:31
Если твой этот рисунок, просто объяснение конструктива - то ладно, просто не забывай, что эта заклёпка входит в продольную проточку трубы, так что она должна быть заподлецо с рычагом. У тебя шляпки на рисунке уж больно здоровые.
SmirnovSerg 14-03-2014 15:01
Alekss 34 "...Дианы скучные винтовки, для напиллинга... " Они восновном для сверлилинга ))
точилинга .. и забивалинга )))
С-Б-А 14-03-2014 15:20
quote:
Если твой этот рисунок, просто объяснение конструктива - то ладно, просто не забывай, что эта заклёпка входит в продольную проточку
Так в этом вся и фигня, что их надо утопить. Но эта проблема решаема, китайцы сделали и мы сделаем. А рисую так на глазок, все равно потом по другому сделаю.
матиас 15-03-2014 12:22
как думаете с хатсан 44-10 50 желудей можно выжать?
Alekss 34 15-03-2014 01:04
Попейте чаю господа, с мятой.
aleks1525 15-03-2014 03:27
Какой оптимальный размер проходного отверстия в седле клапана для кал 6.35 и 9мм.Учитывая , что шток ударника 3мм, а клапан при открытии будет иметь идеальную подпитку воздухом. Вот такой простой вопрос Мне видется, что 9.5-10мм для 6.35 и 12 для 9ки.Но хотелось бы уточнить
sanche 15-03-2014 08:38

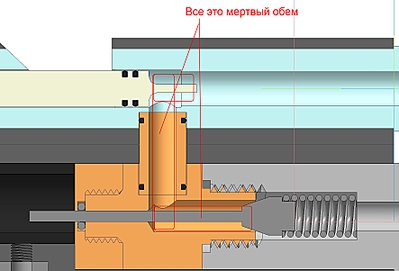

aleks1525 1)Возможно стоит поправить: не шток ударника, как я понимаю, а шток клапана. 2)Имей в виду, что все объемы, которые находятся после клапанна, так или иначе можно назвать мертвыми(здесь я имею ввиду объем канала после седла в клапане плюс объем канала перпепускного отверстия), так как это пространство необходимо будет наполнять определенным количеством сжатого воздуха из резервуара, преднозначеного для запуска пули. Чем больше это пространство, тем больше воздуха затрачивается на каждый выстрел. В силу этого, подходить к сечениям канала седла и перепускного отверстия, необходимо с в полне точным расчетом к допускам по диаметру как в плюс, так и в минус.
По расщету диаметра канала седла клапана: я считаю здесь необходимо отталкиваться от выбранного тобой диаметра перепускного отверстия. у меня оно получается 5,19545454....мм примерно 5.2мм. Далее расчитываем площать оружности отверстия диаметром 5.2мм и радиусом 2.6 мм по формуле площади окружности S=π r2 получается 3.14х2.6х2.6= 21.2371... Далше расчитываем площадь круга диаметра штока, который равен 3мм, соответсвенно радиусом 1.5мм 3.14х1.5х1.5=7.06858....мм Эти площади нам нужны, чтобы узнать диаметр седла клапанна, при котором, шток находящийся в канале клапана, не будет перекрывать по сечению диаметр перепускного отверстия. Чтобы узнать его складываем обе площади и получаем площадь оптимального диаметра седла клапанна 21.2371..+7.06858...=28,99827744... теперь, зная формулу площади окружности, несложно высчитать искомый диаметр седла клапанна 28.9982774...\3.14... и извлекаем крень из полученного числа 9,230438... = 3.038163... получили радиус окружности, умножаем его на 2 = 6.763... мм
Вот и получается, что для калибра 6.35 и штока клапана 3мм диаметр седла клапанна приблизительно равен 6.8 мм. По калибру 9 мм, считай сам..)
Замечу, все написанное выше из личного наблюдения.
На каких энергиях ударника открываются клапана в ваших ПЦП? У меня при 6,5мпа - 0,00784Дж при 15МПа - 0,0298Дж. Диаметр головки - 8мм, дырка - 6,5мм. Плоскость-плоскость. Интересно узнать для конус-плоскость.
Alekss 34 17-03-2014 18:18
Прошу совет.Прямоток, плато от *81, *91, *81, 25 пуков, 180- 110 бар, бьём резика 216. Подтягиваю пружину клапана ползёт чуть вниз, отпускаю ползёт вверх, те же 25 пуков. Пружина ударника оригинальная фак.,перепуски на 3,5. кл.5,5. Как уменьшить перерасход и увеличить количество пуков без падения в скоростях?
