quote: Originally posted by Konstantin_E: А шо это за размер такой нужный?
Хз,попросили сделать детальку, но перед этим спросили смогу ли. Это не для того, о чём мы говорили .
Deni-kin 26-01-2010 10:09

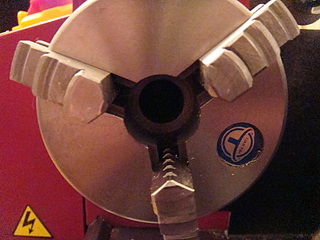

Проточил свой 80й патрон, на длинну зажима губок с 16мм. до 25,5мм. Блин, давно надо было это сделать .
Александр М 26-01-2010 20:39
Чем?
Deni-kin 26-01-2010 20:46
quote: Originally posted by Александр М: Чем?
Добавил фото, так быстрей ,в смысле "свежее" сообщение долго не редактируется.
r3292c 02-02-2010 10:22
Попробовал свои силы в точении кубиков.
Получилось с первой попытки . Точил из кругляка Ф40мм. Сторона внешнего кубика 28мм, отверстие Ф18мм. Средний кубик 16.5мм, отверстие Ф10мм. Внутренний кубик 8мм, отверстие Ф7мм.

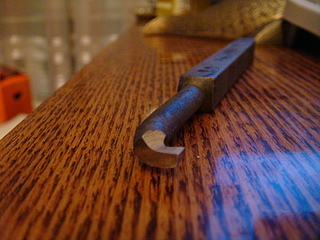

Всю
внутреннюю расточку делал одним резцом. Резец сделал из отрезной
пластины толщиной 4мм. Заточил по типу отрезного резца. Ширина режущей

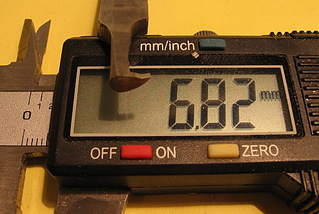

части 1мм, длина 3мм. Резец свободно входит в отверстие Ф7мм.
r3292c 02-02-2010 10:33
quote: Originally posted by r3292c: А на станке нарезать внутреннюю М9х1 слабо?
quote: Originally posted by Konstantin_E: Не прикалывайтесь! Резец представляете каким должен быть? Ладно если еще сквозное отверстие, а если глухое?
Кстати, Константин Если резец на фото выше заточить для нарезания внутренней резьбы, то им вполне можно нарезать и М8х1 в цветнине .
Konstantin_E 02-02-2010 10:53
quote: Если резец на фото выше заточить для нарезания внутренней резьбы, то им вполне можно нарезать и М8х1 в цветнине
Можно и в стали. Просто небольшие диаметры требуют тонкого резца.
Тонкий резец скорее будет вибрировать. Из этих соображений я считаю что
лучше использовать метчики. Кубики зачет! Это в той же технологии что и шар в шаре делается?
r3292c 02-02-2010 12:09
Да. Технология подробно изложена на chipmaker.ru Шар в шаре ИМХО сложнее. Куб в кубе - самая простая комбинация фигур.
Zm1y 02-02-2010 18:21
Нескромный вопрос, а точил в трех кулачковом или в 4кулачковом?
r3292c 02-02-2010 19:33
В 4-х кулачковом
Zm1y 02-02-2010 21:27
хех, раз уж такая пьянка, надо попробовать в 3х кулочковом подобное сделать
wypa 03-02-2010 12:25
Zm1y Делай разрезную оправку с упором и можно в трёх кулачковый патрон вставлять куб.
Planket 03-02-2010 19:03
quote: Originally posted by r3292c: Да. Технология подробно изложена на chipmaker.ru Шар в шаре ИМХО сложнее. Куб в кубе - самая простая комбинация фигур.
А ссылку прямую не дадите? Уж очень большой тот форум...
r3292c 04-02-2010 14:09
Planket 04-02-2010 18:07
Спасибо, "пошёл" изучать.
zaleshin 09-02-2010 14:11
подскажите
кто знает, почему в патроне, зажатый кругляк гуляет по всей длине
100мм? и у основания патрона тоже примерно на 0,5мм (может меньше,
замерить пока нечем но на глаз видно) станок Корвет 401, после покупки
не разбирал и не лазил в коробку и не снимал патрон.
vasj 09-02-2010 15:05
Есть такая фигня-индикатор называется ... Вставляется
в патрон заведомо близкий к идеалу цилиндр(палец поршневой к примеру)и
сразу отпадают подобные(да и с некоторой вероятностью необходимость
юстировать патрон)вопросы. А если вставить направляющую печ. головки
матр. принтера,то и правильность установки передней бабки. На
"правильном" станке патрон и пр.должно быть вне подозрения и на это
стоит потратить время сразу после покупки оного...
zaleshin 09-02-2010 16:48
индикатор
типа ИЧ есть сегодня замерю, но я говорю про то что он изначально
стачивает эксцентрично по всей длине. Такое бывает когда под кулачек
подкладывают пластину, когда точат эксцентрики.
vasj 09-02-2010 17:19
Чудес не бывает... Для начала-люфты суппорта(я с суппортом провозился дня 4). Правильно ли по высоте выставлен резец... Какой диаметр прутка, подпирался ли вр.центром, либо использовался люнет-таки 100мм.длины...
