quote: Originally posted by Deni-kin: А существует какая дибудь таблица...
Резьба
рассчитывается по среднему диаметру, либо (в тяжело нагруженных местах)
по меньшему (для болта) и большему (для гайки) диаметрам резьбы.
Deni-kin 19-10-2009 10:48
Нарыл вот это: более 360стр. технического текста, это мне на ... лет хватит .Но ТО ли ЭТО ?
Deni-kin 20-10-2009 06:28
Блин!Задолбало!Такое
впячетление, что резцы намагничиваются, и при резке железа облепляются
стружкой так, что даже деталь царапается, и не видно ни чего!Это только
мне, как всегда, так везёт,или у всех такая проблема(что то я о таком
раньше не слышал)?Если только у меня, то как их теперь размагнитить то
!? И от чего это происходит, что бы исключить проблему в дальнейшем?
Strelok-mod79 20-10-2009 08:28
quote: Originally posted by Deni-kin: то как их теперь размагнитить то !?
Вряд
ли они намагничиваются. Я сметаю щеткой, а еще лучше, чтобы стружка
была крупная, в виде отдельных завитков, но только не сливная - опасная
она зараза.
Deni-kin 20-10-2009 21:18
Именно намагничиваются-при прикасании резцом к стружке, она за ним тянется как за магнитом.
Konstantin_E 21-10-2009 01:33
Все, практически полностью перехожу на твердый сплав. Даже разобрался как его крепить в почти домашних условиях к державке
Demonos 21-10-2009 02:23
О! Требую отчётов от мэтра!
Konstantin_E 21-10-2009 10:16
Отчет? Ну-у, ща попробую объясниться
Вобщем подходят к концу обычные резцы с напаянной пластиной. В продаже
полно сменных твердосплавных накладок, но паять в домашних условиях,
даже имея горелку, боюсь ниче не выйдет. Хотя, попробовать можно.
Припаянная пластинка грубо говоря работает до победного конца, пока не
сточиться совсем, а сменная только немного. Зато при сменной накладке
державка вечная! Порылся по
хозяйству, посмотрел какие накладки есть, ну и решился. Вернее не так-
на Харьковском форуме парни сотворили такое, а меня в удерживало
отсутствие квадратного прута. Когда вчера пошел на базар, заглянул в
ряды с прокатом, и... о чудо! квадрата полно! и 10мм и 12 и больше. Я
от жадности хапнул 12мм., потом лишний раз мучал фрезерный, снимая
излишки. Вполне можно брать квадрат 10мм. Как говориться- знал бы
прикуп, жил бы в Сочи Вообщем
поприкладывал их(накладки) так и этак, примерился, подумал, еще

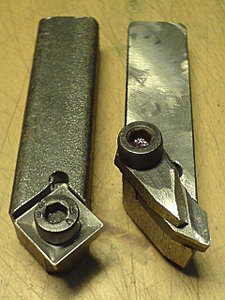

поприкладывал, решил для пробы парочку сделать. С квадратным
твердосплавом будет для снятия фасок(вечный...) или для точения с
выходом, чтоб в торец не упираться, ну или торцевать им можно, только
слишком к оси вращения не подводить. Закреплена режущая пластинка
просто винтом М4, бокового упора не имеет. Та и не надо он тут, у нас
нагрузки не те Второй резец-

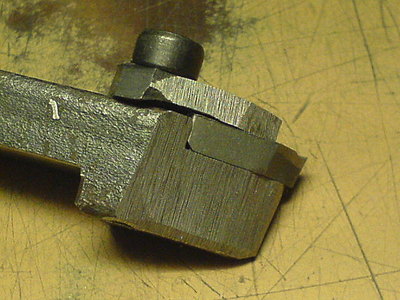

прямой проходной, или подрезной. Отличается тем, что пластинка просто
прижимается... эээ... прижимается... короче- прижимается прижималкой
По форме пластинки и гнездо выбрано в державке. Пластинка без отверстия
и маленькая, мне такие больше нравяться, из них получаться более
миниатюрные резцы. Гнезда под режущие пластинки выбирал на своем
фрезере Прома20Е. Он выдержал, но особо злоупотреблять производством

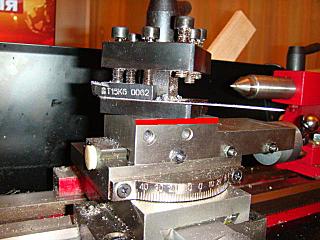

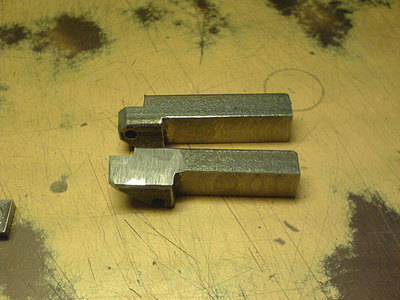

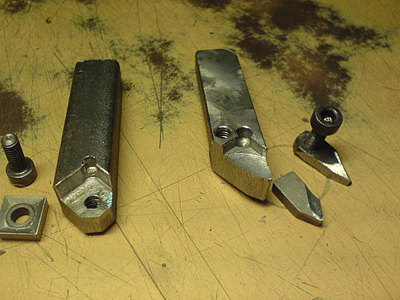

резцом на таком станке не стоит. И еще немного фото этих резцов.
ag111 21-10-2009 10:29
А где твердосплавные накладки покупаете ???
Konstantin_E 21-10-2009 10:40
На базаре. Там этого добра как в кладовке заводского цеха!
ag111 21-10-2009 10:50
У нас с вами разные базары. В Екатеринбурге блошинка какая-то дохлая.
Konstantin_E 21-10-2009 11:14
У нас
именно хозяйственно-инструментальный базар. Т.е. помимо хозяйских
инструментов(дрели, молотки и т.д.) большей выбор станочного
инструмента(ну а фигли, если заводов в городе полно, и все шо стырили,
теперь на базаре ) сверла, резцы, по
резьбе всякое, вообщем всего не перечислить. Ну и прокат различный.
Правда нужного особо не найти, к примеру такая банальность как сталь45
просто редкость.
Strelok-mod79 21-10-2009 13:38
Ну с квадратной насадкой резец вроде нормально сделан, а вот второй ИМХО не надежный - того и гляди вывернет вставку.
Konstantin_E 21-10-2009 14:10
Тоже опасался что вывернет, ан нет, проверил, все зашибись! Нагрузки-то у нас не те И захочешь загрести, так станок не тянет Ну и причина, почему справа нет упора- чтоб подлазить под вращающийся центр. А
если будут преценденты, или намек на смещение пластинки, то тут же
переделаю. В небольшее оправдание- пластинка лежит на ровной плоскости,
а прижимается в середине, т.е. площадь прилегания максимальная к
державке, без перекосов. Возможно это и сработало на удержание от
смещения. Собсно, на это и расчитывал.
Demonos 22-10-2009 12:17
quote: Ну и причина, почему справа нет упора- чтоб подлазить под вращающийся центр.
А. А я уж вопросы подготовил. Резец с квадратной накладкой очень даже товарно смотрится. Почти как Ежели её в ромб сточить... У проксона победит вроде, если по золотистому цвету смотреть...
Konstantin_E 22-10-2009 12:38
quote: Ежели её в ромб сточить...
Эээ, зачэм портыть такой харошый фигура! Ромбики готовые есть. Во всяком случае должны быть и у нас, а не только у буржуинов.
Deni-kin 22-10-2009 08:12
Отчёт
Konstantin_E навёл меня на мысль о доработке моего станочка. Станок
сделан под высоту резца 8мм.,но такие резцы не так то просто купить(на
рынке),там начиная с размера 10мм.и больше, а 8-дифцит. Вот я и
подумал, если опустить держатель резцов на 2-4мм.,то бишь
профрезеровать плоскость под держателем, жить будет по проще
.Высота этой части 18мм.,шпилька держателя входит на 15,5мм.(померил),и
в принципе её можно сделать сквозную, и законтрить поперечным болтом.
Demonos 22-10-2009 08:56
Легче поискать 8х8
Deni-kin 22-10-2009 09:07
quote: Originally posted by Demonos: Легче поискать 8х8
За
деньги, которые просят в нете за набор из 5ти резцов 8х8мм.,я на рынке
куплю два чемодана 12х12мм.,и один чемодан 10х10мм,но просто по тому,
что их там меньше в наличии .
